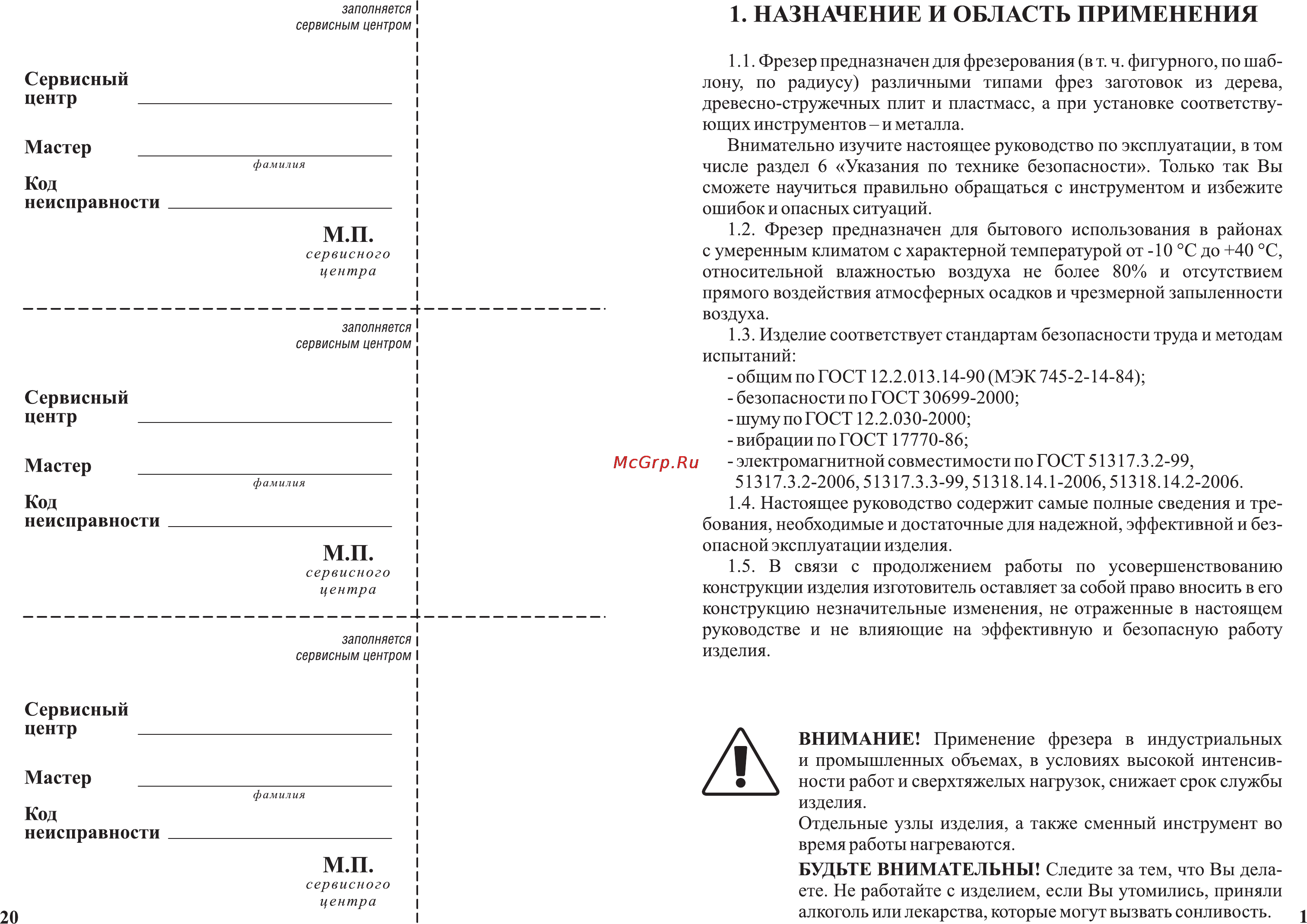

заполняется сервисным центром 1 НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ Сервисный центр ____________________________________ I I Мастер ___________________________________ фамилия Код неисправности ____________________________ м п I сервисного центра I Г заполняется сервисным центром I I Сервисный центр ____________________________________ I I Мастер ___________________________________ фамилия Код неисправности ____________________________ М П сервисного I центра 1 I заполняется сервисным центром I Сервисный центр ____________________________________ Мастер ___________________________________ фамилия Код неисправности ____________________________ М П сервисного центра 20 1 1 Фрезер предназначен для фрезерования в т ч фигурного по шаб лону по радиусу различными типами фрез заготовок из дерева древесно стружечных плит и пластмасс а при установке соответству ющих инструментов и металла Внимательно изучите настоящее руководство по эксплуатации в том числе раздел 6 Указания по технике безопасности Только так Вы сможете научиться правильно обращаться с инструментом и избежите ошибок и опасных ситуаций 1 2 Фрезер предназначен для бытового использования в районах с умеренным климатом с характерной температурой от 10 С до 40 С относительной влажностью воздуха не более 80 и отсутствием прямого воздействия атмосферных осадков и чрезмерной запыленности воздуха 1 3 Изделие соответствует стандартам безопасности труда и методам испытаний общим по ГОСТ 12 2 013 14 90 МЭК 745 2 14 84 безопасности по ГОСТ 30699 2000 шуму по ГОСТ 12 2 030 2000 вибрации по ГОСТ 17770 86 электромагнитной совместимости по ГОСТ 51317 3 2 99 51317 3 2 2006 51317 3 3 99 51318 14 1 2006 51318 14 2 2006 1 4 Настоящее руководство содержит самые полные сведения и тре бования необходимые и достаточные для надежной эффективной и без опасной эксплуатации изделия 1 5 В связи с продолжением работы по усовершенствованию конструкции изделия изготовитель оставляет за собой право вносить в его конструкцию незначительные изменения не отраженные в настоящем руководстве и не влияющие на эффективную и безопасную работу изделия ВНИМАНИЕ Применение фрезера в индустриальных и промышленных объемах в условиях высокой интенсив ности работ и сверхтяжелых нагрузок снижает срок службы изделия Отдельные узлы изделия а также сменный инструмент во время работы нагреваются БУДЬТЕ ВНИМАТЕЛЬНЫ Следите за тем что Вы дела ете Не работайте с изделием если Вы утомились приняли алкоголь или лекарства которые могут вызвать сонливость
