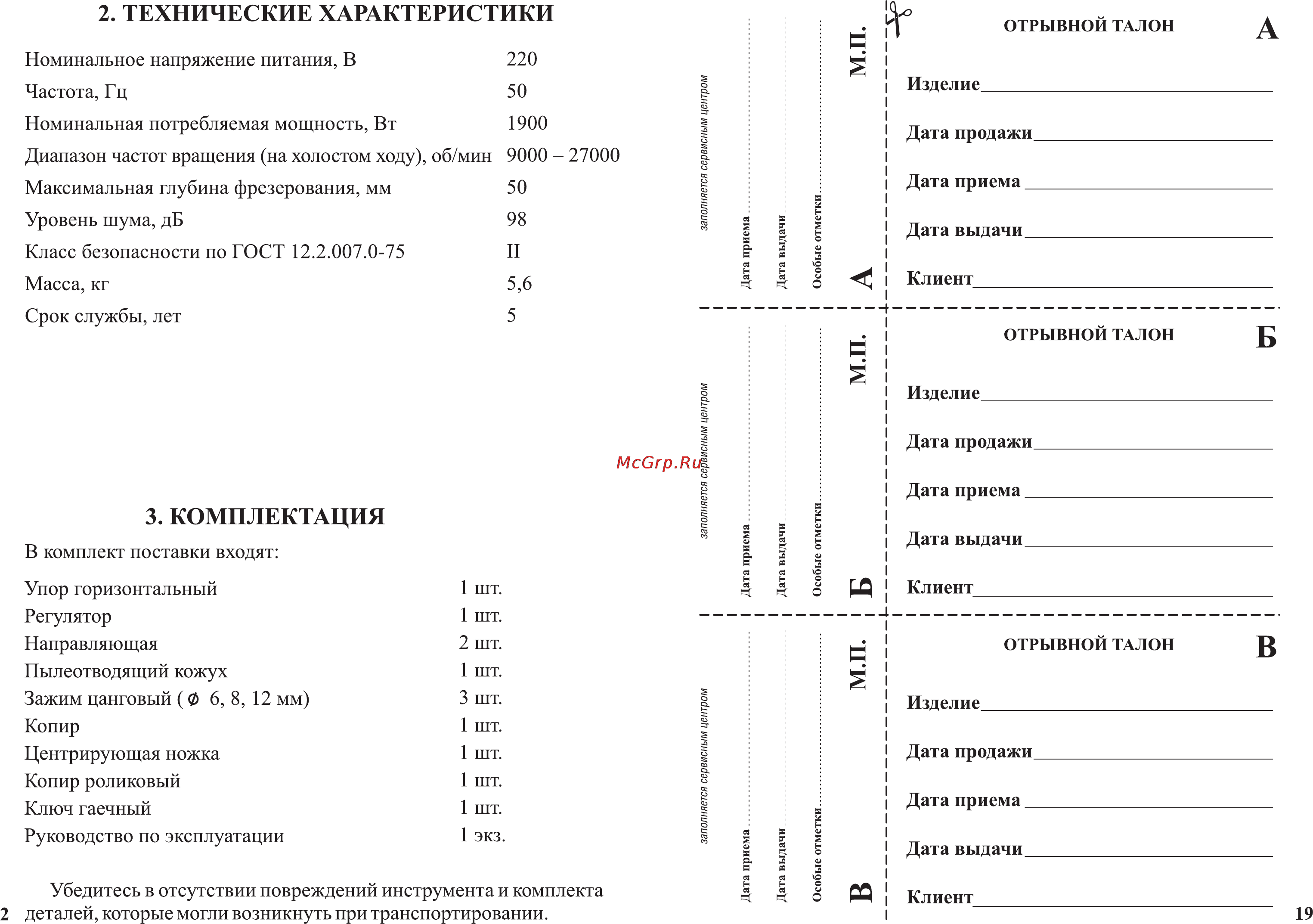

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОТРЫВНОЙ ТАЛОН К Номинальное напряжение питания В 220 Частота Гц 50 Номинальная потребляемая мощность Вт 1900 Изделие Дата продажи_____________________________ Диапазон частот вращения на холостом ходу об мин 9000 27000 Максимальная глубина фрезерования мм 50 Уровень шума дБ 98 Класс безопасности по ГОСТ 12 2 007 0 75 II Масса кг 5 6 Срок службы лет 5 Дата приема_______________________________ Дата выдачи______________________________ Клиент___________________________________ ОТРЫВНОЙ ТАЛОН й Изделие Дата продажи Дата приема 3 КОМПЛЕКТАЦИЯ а а В комплект поставки входят Упор горизонтальный 1шт Регулятор 1шт Направляющая 2шт Пылеотводящий кожух 1шт Зажим цанговый 0 6 8 12 мм 3шт Копир 1шт Центрирующая ножка 1шт Копир роликовый 1шт Ключ гаечный 1шт Руководство по эксплуатации 1экз Убедитесь в отсутствии повреждений инструмента и комплекта 2 деталей которые могли возникнуть при транспортировании а Дата выдачи Ей о Клиент ОТРЫВНОЙ ТАЛОН 3 Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 19
