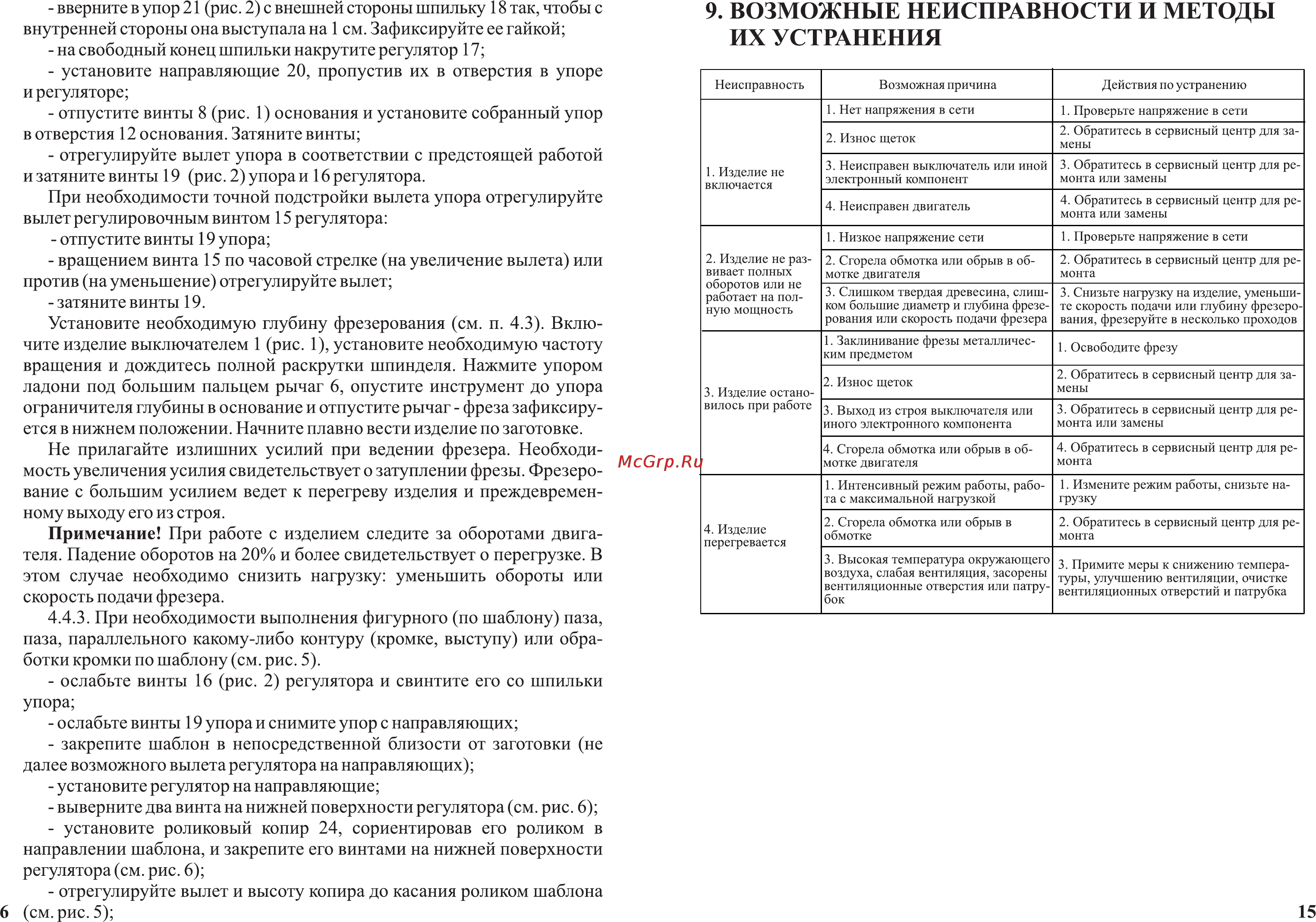

вверните в упор 21 рис 2 с внешней стороны шпильку 18 так чтобы с внутренней стороны она выступала на 1 см Зафиксируйте ее гайкой на свободный конец шпильки накрутите регулятор 17 установите направляющие 20 пропустив их в отверстия в упоре и регуляторе отпустите винты 8 рис 1 основания и установите собранный упор в отверстия 12 основания Затяните винты отрегулируйте вылет упора в соответствии с предстоящей работой и затяните винты 19 рис 2 упораи 16регулятора При необходимости точной подстройки вылета упора отрегулируйте вылет регулировочным винтом 15 регулятора отпустите винты 19 упора вращением винта 15 по часовой стрелке на увеличение вылета или против на уменьшение отрегулируйте вылет затяните винты 19 Установите необходимую глубину фрезерования см п 4 3 Вклю чите изделие выключателем 1 рис 1 установите необходимую частоту вращения и дождитесь полной раскрутки шпинделя Нажмите упором ладони под большим пальцем рычаг 6 опустите инструмент до упора ограничителя глубины в основание и отпустите рычаг фреза зафиксиру ется в нижнем положении Начните плавно вести изделие по заготовке Не прилагайте излишних усилий при ведении фрезера Необходи мость увеличения усилия свидетельствует о затуплении фрезы Фрезеро вание с большим усилием ведет к перегреву изделия и преждевремен ному выходу его из строя Примечание При работе с изделием следите за оборотами двига теля Падение оборотов на 20 и более свидетельствует о перегрузке В этом случае необходимо снизить нагрузку уменьшить обороты или скорость подачи фрезера 4 4 3 При необходимости выполнения фигурного по шаблону паза паза параллельного какому либо контуру кромке выступу или обра ботки кромки по шаблону см рис 5 ослабьте винты 16 рис 2 регулятора и свинтите его со шпильки упора ослабьте винты 19 упора и снимите упор с направляющих закрепите шаблон в непосредственной близости от заготовки не далее возможного вылета регулятора на направляющих установите регулятор на направляющие выверните два винта на нижней поверхности регулятора см рис 6 установите роликовый копир 24 сориентировав его роликом в направлении шаблона и закрепите его винтами на нижней поверхности регулятора см рис 6 отрегулируйте вылет и высоту копира до касания роликом шаблона 6 см рис 5 9 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ Неисправность 1 Изделие не включается 2 Изделие не раз вивает полных оборотов или не работает на пол ную мощность 3 Изделие остановилось при работе 4 Изделие перегревается Возможная причина Действия по устранению 1 Нет напряжения в сети 1 Проверьте напряжение в сети 2 Износ щеток 2 Обратитесь в сервисный центр для за мены 3 Неисправен выключатель или иной электронный компонент 3 Обратитесь в сервисный центр для ре монта или замены 4 Неисправен двигатель 4 Обратитесь в сервисный центр для ре монта или замены 1 Низкое напряжение сети 1 Проверьте напряжение в сети 2 Сгорела обмотка или обрыв в об мотке двигателя 3 Слишком твердая древесина слиш ком большие диаметр и глубина фрезе рования или скорость подачи фрезера 2 Обратитесь в сервисный центр для ре монта 3 Снизьте нагрузку на изделие уменьши те скорость подачи или глубину фрезеро вания фрезеруйте в несколько проходов 1 Заклинивание фрезы металличес ким предметом 1 Освободите фрезу 2 Износ щеток 2 Обратитесь в сервисный центр для за мены 3 Выход из строя выключателя или иного электронного компонента 3 Обратитесь в сервисный центр для ре монта или замены 4 Сгорела обмотка или обрыв в об мотке двигателя 4 Обратитесь в сервисный центр для ре монта 1 Интенсивный режим работы рабо та с максимальной нагрузкой 1 Измените режим работы снизьте на грузку 2 Сгорела обмотка или обрыв в обмотке 2 Обратитесь в сервисный центр для ре монта 3 Высокая температура окружающего 3 Примите меры к снижению темпера воздуха слабая вентиляция засорены туры улучшению вентиляции очистке вентиляционные отверстия или патру вентиляционных отверстий и патрубка бок 15
