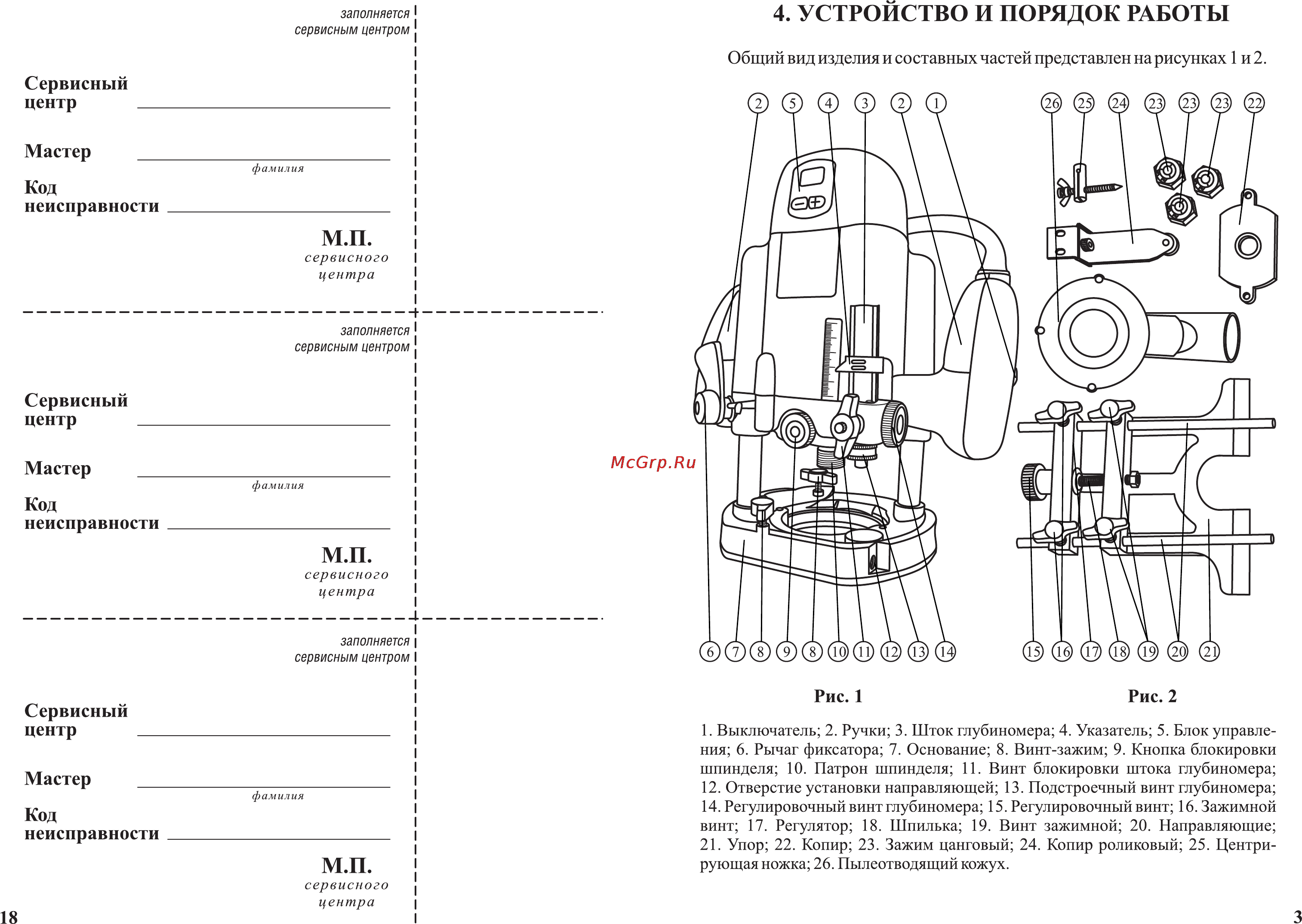

4 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ заполняется сервисным центром Общий вид изделия и составных частей представлен на рисунках 1 и 2 Сервисный центр ____________________________________ I I Мастер ___________________________________ фамилия Код неисправности ____________________________ м п сервисного I центра I Г заполняется сервисным центром I I Сервисный центр ____________________________________ I I Мастер ___________________________________ фамилия Код неисправности ____________________________ М П сервисного I центра 1 I заполняется сервисным центром I Сервисный центр ____________________________________ Мастер ___________________________________ фамилия Код неисправности ____________________________ М П Рис 1 Рис 2 1 Выключатель 2 Ручки 3 Шток глубиномера 4 Указатель 5 Блок управле ния 6 Рычаг фиксатора 7 Основание 8 Винт зажим 9 Кнопка блокировки шпинделя 10 Патрон шпинделя 11 Винт блокировки штока глубиномера 12 Отверстие установки направляющей 13 Подстроечный винт глубиномера 14 Регулировочный винт глубиномера 15 Регулировочный винт 16 Зажимной винт 17 Регулятор 18 Шпилька 19 Винт зажимной 20 Направляющие 21 Упор 22 Копир 23 Зажим цанговый 24 Копир роликовый 25 Центри рующая ножка 26 Пылеотводящий кожух сервисного центра 18 3
