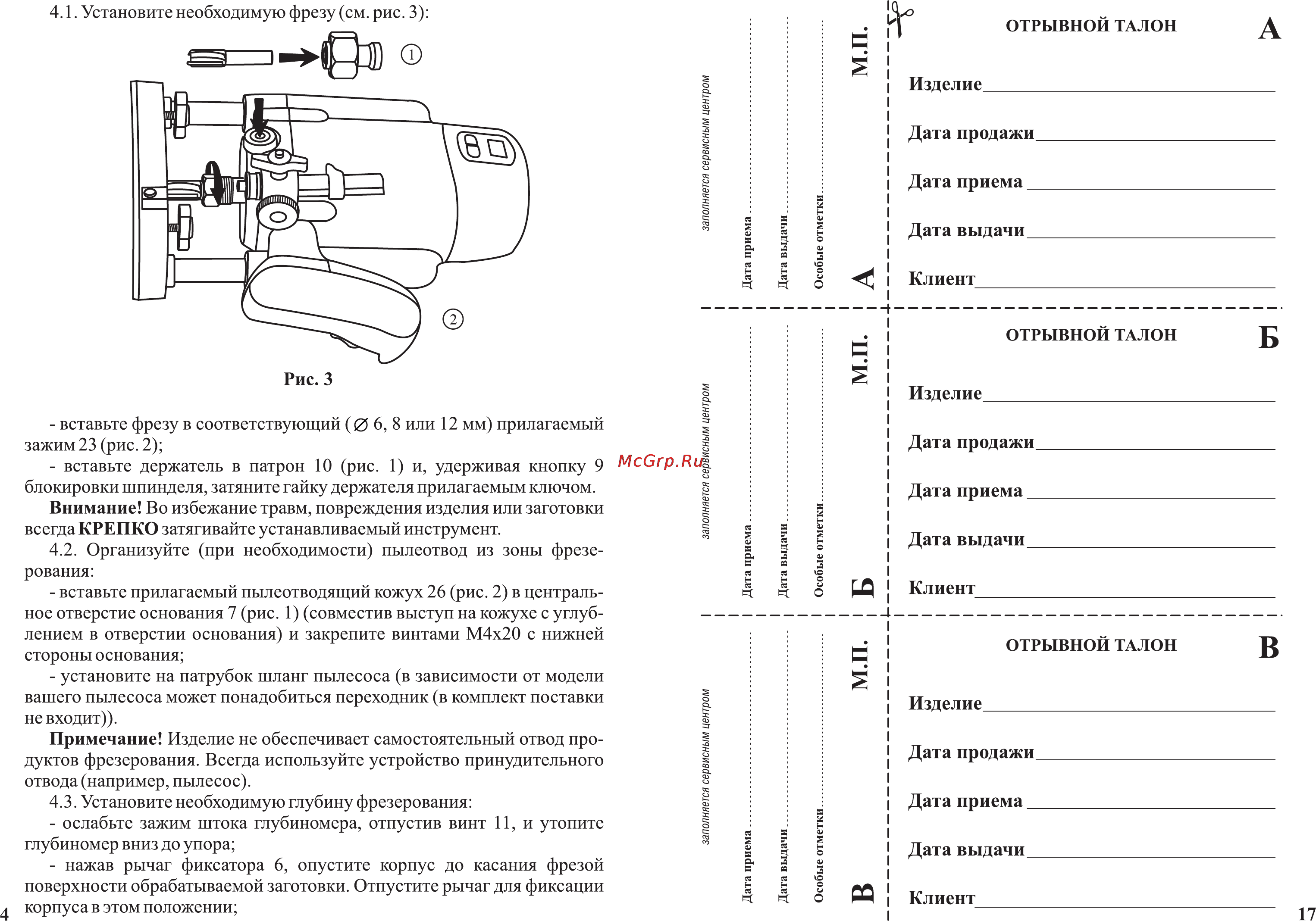

4 1 Установите необходимую фрезу см рис 3 ОТРЫВНОЙ ТАЛОН К Изделие Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент___________________________________ Рис 3 вставьте фрезу в соответствующий 06 8 или 12 мм прилагаемый зажим 23 рис 2 вставьте держатель в патрон 10 рис 1 и удерживая кнопку 9 блокировки шпинделя затяните гайку держателя прилагаемым ключом Внимание Во избежание травм повреждения изделия или заготовки всегда КРЕПКО затягивайте устанавливаемый инструмент 4 2 Организуйте при необходимости пылеотвод из зоны фрезе рования вставьте прилагаемый пылеотводящий кожух 26 рис 2 в централь ное отверстие основания 7 рис 1 совместив выступ на кожухе с углуб лением в отверстии основания и закрепите винтами М4х20 с нижней стороны основания установите на патрубок шланг пылесоса в зависимости от модели вашего пылесоса может понадобиться переходник в комплект поставки не входит Примечание Изделие не обеспечивает самостоятельный отвод про дуктов фрезерования Всегда используйте устройство принудительного отвода например пылесос 4 3 Установите необходимую глубину фрезерования ослабьте зажим штока глубиномера отпустив винт 11 и утопите глубиномер вниз до упора нажав рычаг фиксатора 6 опустите корпус до касания фрезой поверхности обрабатываемой заготовки Отпустите рычаг для фиксации д корпуса в этом положении й ОТРЫВНОЙ ТАЛОН Изделие Дата продажи Дата приема_______________________________ Дата выдачи______________________________ Клиент___________________________________ ОТРЫВНОЙ ТАЛОН р Изделие___________________________________ Дата продажи_____________________________ Дата приема_______________________________ Дата выдачи______________________________ Клиент 17
