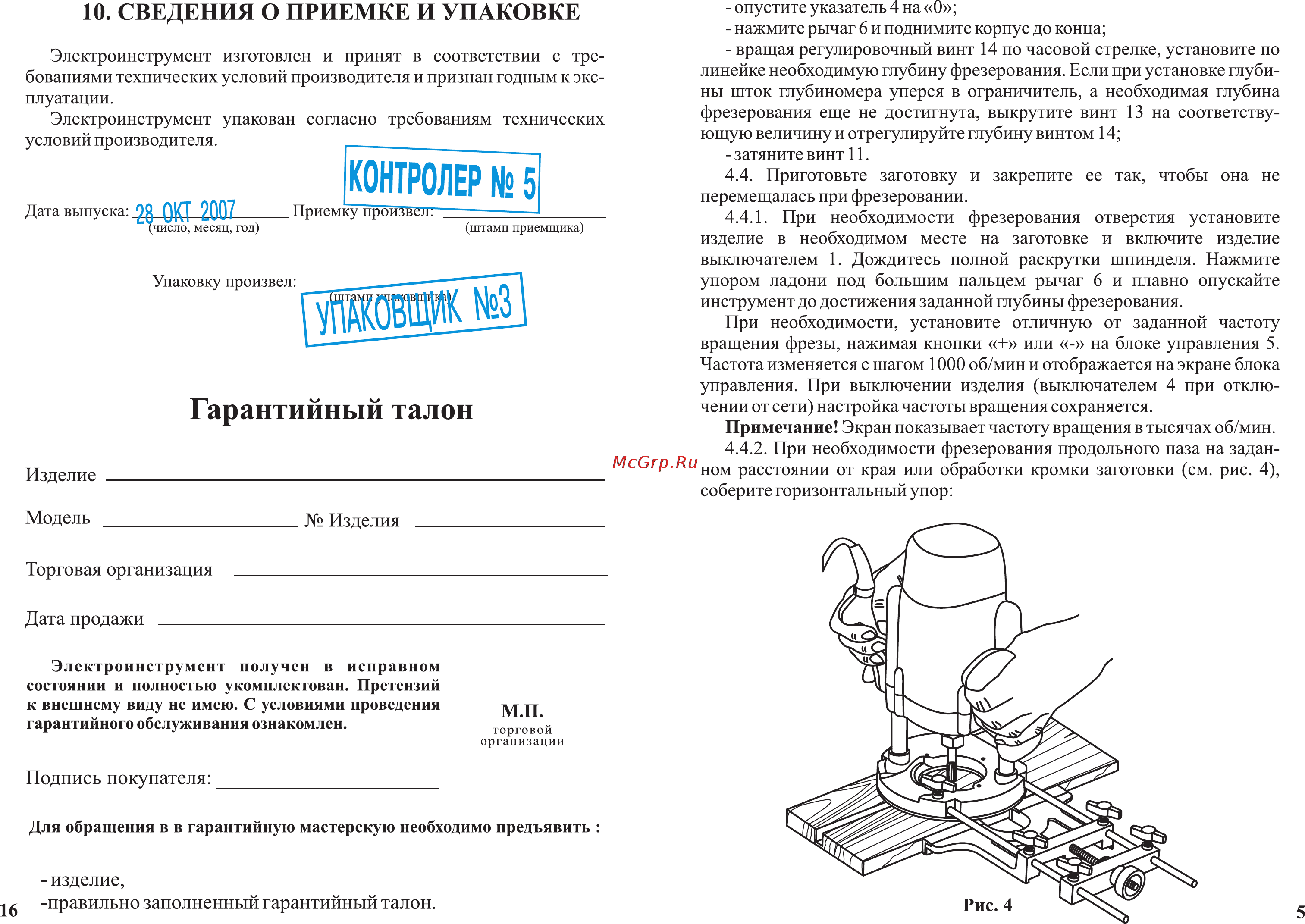

10 СВЕДЕНИЯ О ПРИЕМКЕ И УПАКОВКЕ Электроинструмент изготовлен и принят в соответствии с тре бованиями технических условий производителя и признан годным к экс плуатации Электроинструмент упакован согласно требованиям технических условий производителя КОНТРОЛЕР 5 _____ ______ _ Приемку произвел Дата выпуска _ Учисло месяц год штамп приемщика Упаковку произвел Гарантийный талон Изделие Модель Изделия Торговая организация ________________________________________________ Дата продажи ______________________________________________________ Электроинструмент получен в исправном состоянии и полностью укомплектован Претензий к внешнему виду не имею С условиями проведения гарантийного обслуживания ознакомлен М П торговой организации Подпись покупателя _____________________________ Для обращения в в гарантийную мастерскую необходимо предъявить изделие 16 правильно заполненный гарантийный талон опустите указатель 4 на 0 нажмите рычаг 6 и поднимите корпус до конца вращая регулировочный винт 14 по часовой стрелке установите по линейке необходимую глубину фрезерования Если при установке глуби ны шток глубиномера уперся в ограничитель а необходимая глубина фрезерования еще не достигнута выкрутите винт 13 на соответству ющую величину и отрегулируйте глубину винтом 14 затяните винт 11 4 4 Приготовьте заготовку и закрепите ее так чтобы она не перемещалась при фрезеровании 4 4 1 При необходимости фрезерования отверстия установите изделие в необходимом месте на заготовке и включите изделие выключателем 1 Дождитесь полной раскрутки шпинделя Нажмите упором ладони под большим пальцем рычаг 6 и плавно опускайте инструмент до достижения заданной глубины фрезерования При необходимости установите отличную от заданной частоту вращения фрезы нажимая кнопки или на блоке управления 5 Частота изменяется с шагом 1 000 об мин и отображается на экране блока управления При выключении изделия выключателем 4 при отклю чении от сети настройка частоты вращения сохраняется Примечание Экран показывает частоту вращения в тысячах об мин 4 4 2 При необходимости фрезерования продольного паза на задан ном расстоянии от края или обработки кромки заготовки см рис 4 соберите горизонтальный упор
