11
для очень точного позиционирования и для
запоминания пользовтельских настроек
(дополнительную информацию о
контроллере см. в разделе, начинающемся
на стр. 21).
Чтобы переместить стол с помощью
подъемного маховика (рис. 3), нажмите на
маховик, чтобы зацепить цепное колесо на
подъемном механизме стола.
Один оборот маховика равен изменению
высоты стола на 0,8 мм. Используйте шкалу
или цифровую индикацию, чтобы
определить расстояние от ножевого вала.
Скорость подачи
Рейсмусовый станок снабжен секционными
подающими валами, которые подают
заготовку при скорости 6, 8 или 9 метров в
минуту. Для регулировки скорости подачи
поверните рычаг, показанный на рис. 4.
ВАЖНО: Меняйте скорость подачи
только во время работы станка.
Натяжение ремня
1. Отключите станок от источника питания.
2. Снимите нижнюю заднюю панель и
используйте четыре гайки на основании
двигателя, чтобы отрегулировать
натяжение ремня. См. Рисунок 5.
Отрегулируйте положение плиты
двигателя таким образом, чтобы было
достигнуто правильное натяжение
ремня. Чтобы опустить плиту двигателя,
ослабьте нижние гайки и затяните
верхние гайки. Чтобы поднять плиту
двигателя, сделайте обратное.
3. Правильное натяжение характеризуется
незначительным прогибом в
центральной части ремня между
шкивами (примерно 6 мм) при
умеренном нажатии на ремень
пальцами.
4. Затяните гайки и установите нижнюю
заднюю панель.
Снятие защитного ограждения
Чтобы снять защитное ограждение для
доступа к ножевому валу, снимите два
винта (рисунок 4).
ПРИМЕЧАНИЕ: У рейсмусового станка есть
предохранитель, который предотвращает
включение станка, пока защитное

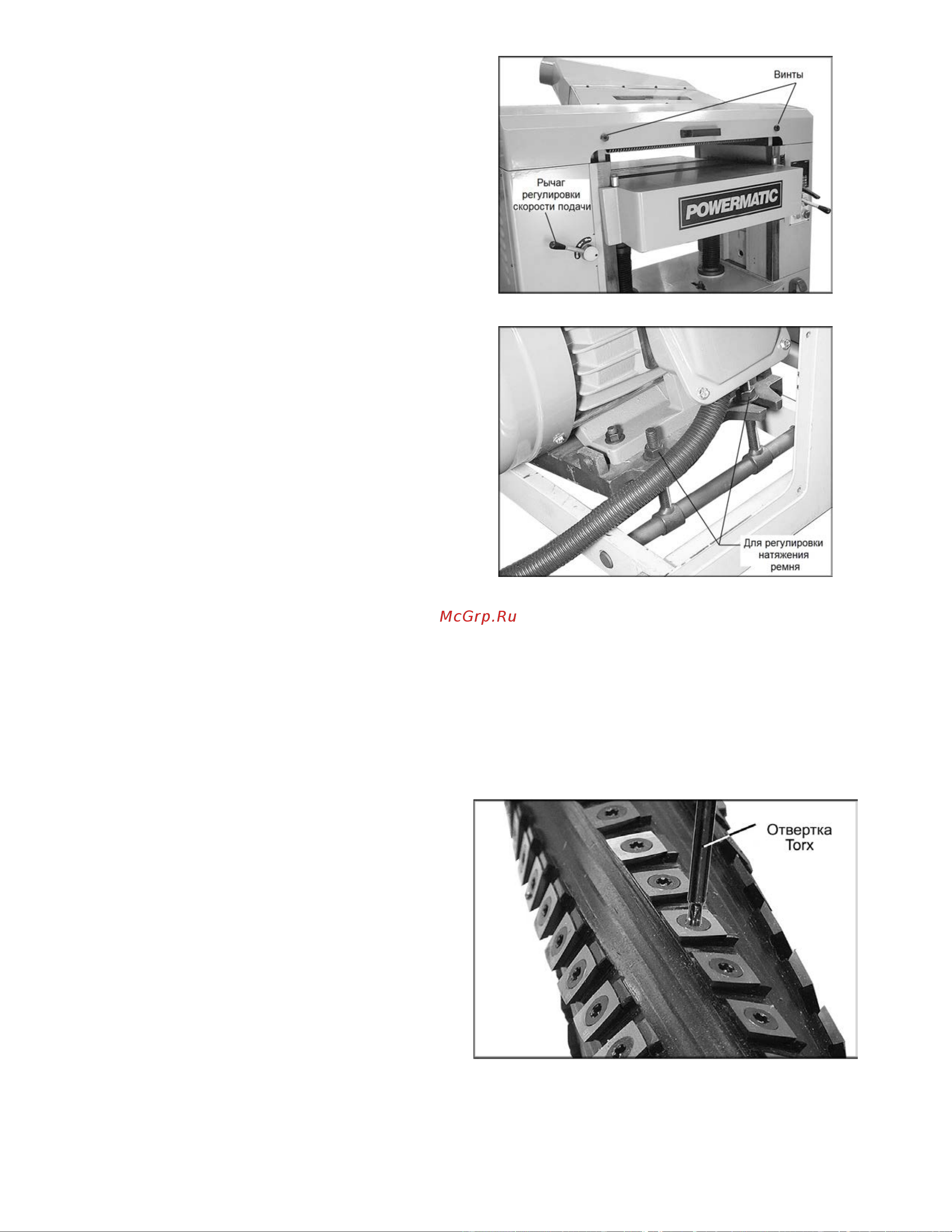

Рис. 4
Рис. 5
Рис. 6
