8
Установка и сборка
Инструмент, необходимый для сборки:
Вилочный погрузчик или таль со стропами
Шестигранный ключ 4 мм (поставляется в
комплекте)
Гаечный ключ 22 мм (поставляется в
комплекте)
Удалите все ремни и доски, удерживающие
станок на паллете. Чтобы поднять станок и
перенести его на место, вилы погрузчика
или стропы необходимо располагать под
четырьмя подъемными крюками спереди и
сзади.
Убедитесь, что
стропы не
повреждают кнопки и
рычаги на передней панели
рейсмусового станка.
Рейсмусовый станок должен быть
установлен на прочном основании,
предпочтительно на бетонном полу. Станок
следует эксплуатировать в чистом, сухом,
хорошо освещенном помещении с хорошей
вентиляцией. Рейсмусовый станок может
создавать сильный шум, поэтому выбор
участка должен быть таким, чтобы
минимизировать отражение звука со стен,
потолков и другого оборудования.
Электрическое оборудование должно быть
защищено от повреждений и постороннего
воздействия. Обязательно заземлите
станок надлежащим образом.
Ослабьте выравнивающие винты и
поместите четыре подкладки под
выравнивающие винты. См. Рис. 1.
Медленно опустите станок на подкладки.
Винты можно регулировать по мере
необходимости до тех пор, пока стол станка
не станет ровным. Затяните шестигранные
гайки на основании, чтобы зафиксировать
положение винта.
Открытые металлические поверхности,
такие как поверхности столов, роликов,
ножевого вала и т.д. были обработаны
защитным покрытием на заводе-
производители. Покрытие необходимо
удалить с помощью мягкой ветоши,
смоченной в промышленном растворителе.
Не используйте абразивный материал и не
оставляйте растворители вблизи
пластиковых деталей или окрашенных
поверхностей.

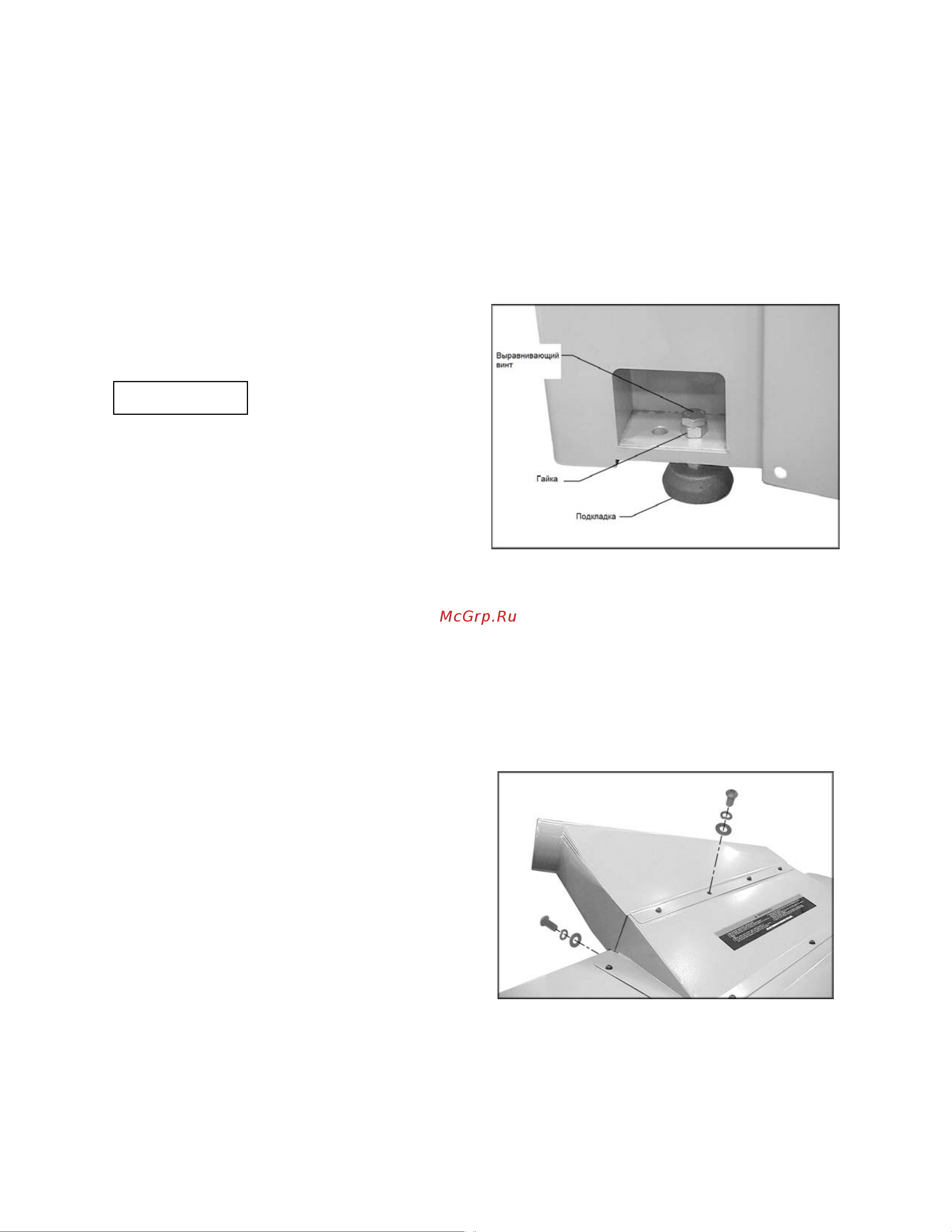

Рис. 1
Рис. 2
ОСТОРОЖНО!
