Jet WP2510 [13/44] Гасящие отдачу планки гребенка
![Jet WP2510 [13/44] Гасящие отдачу планки гребенка](/views2/1879114/page13/bgd.png)
13
1. Ролик подачи
2. Стружколоматель
3. Строгальный вал
4. Прижимная планка
5. Ролики разгрузки
Гасящие отдачу планки (гребенка)
Устройство, предотвращающее отдачу,
является важным оборудованием системы
безопасности станка, так как оно помогает
погасить отдачу заготовки. Оно работает
под действием силы тяжести, поэтому
следует регулярно проверять гребенку, чтоб
убедиться в свободном размещении
пальцев гребенки. Убедитесь, что они не
запачканы смолой и опилками, что пальцы
независимо перемещаются и работают
надлежащим образом.
Ролик подачи
Функция ролика подачи состоит в том,
чтобы двигать заготовку при строгании. Это
ребристый секционный ролик с
независимым движением каждой секции
приблизительно на 6 мм, чтобы можно было
производить обработку нескольких
заготовок.
Чтобы обеспечить нужную подачу, ролик
подачи должен быть установлен таким
образом, чтобы его нижний край находился
на 1,6 мм ниже ножевого вала. Ролик
подачи находится под натяжением пружин,
которое должно быть достаточным, чтобы
равномерно подавать материал в станок
без проскальзывания, но и не слишком
сильным, чтобы не повредить заготовку.
Прижим должен быть равным с обеих
сторон ролика.
Для того, чтобы отрегулировать высоту
ролика подачи:
1. Отключите станок от источника питания.
2. Поместите контрольный индикатор (не
прилагается) под режущую пластину на
строгальном валу. Если нет
возможности использовать индикатор,
используйте готовый мерный блок из
дерева с метками для роликов стола

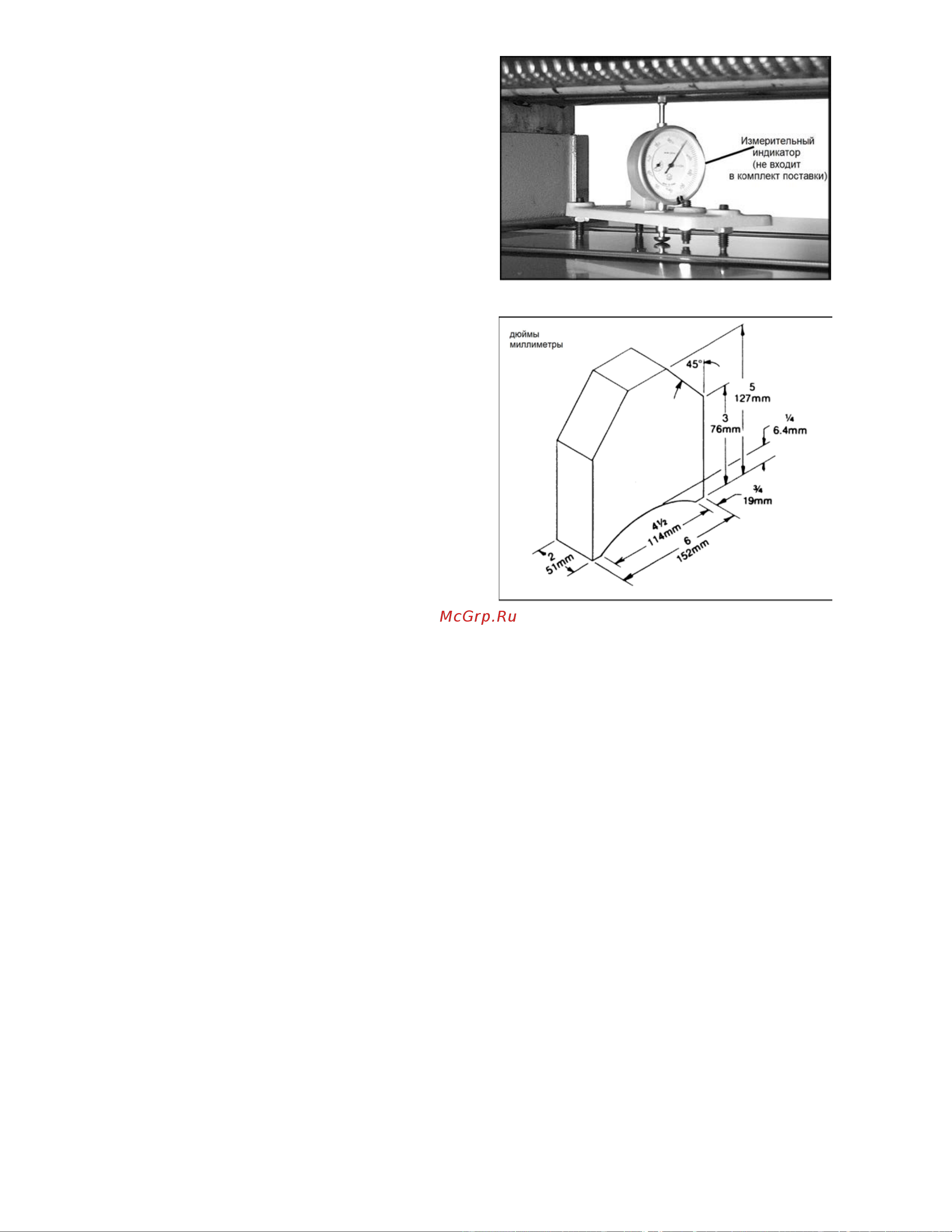

совместно со щупом. На рисунке 10
показан пример деревянного мерного
блока, который вы можете сделать и
использовать в качестве индикатора.
3. Поднимите стол с помощью маховика до
тех пор, пока индикатор не войдет в
контакт с режущей пластиной в ее
вершине. Обнулите датчик в этом
положении.
4. Переместите индикатор на крайнюю
Рис. 9
Рис.10
Самодельный мерный блок
