7
Распаковка
Распакуйте транспортировочный контейнер и
все более мелкие коробки и проверьте
содержимое на наличие повреждений
вследствие транспортировки. О любых
повреждениях следует немедленно доложить
поставщику и транспортной компании. Не
выбрасывайте упаковку, пока не убедитесь,
что рейсмусовый станок правильно собран и
функционирует должным образом.
Сравните содержимое контейнера с перечнем
ниже, чтобы удостовериться в комплектности
поставки. Об отсутствующих деталях, если
таковые имеются, сообщите вашему
дистрибьютору. Внимательно прочтите
инструкцию по сборке, техническому
обслуживанию и технике безопасности при
работе на станке.
ПРИМЕЧАНИЕ: чтобы снять коробку с
поверхности стола рейсмусового станка,
ослабьте рукоятку блокировки стола,
вставьте подъемный маховик (см. рис. 3) и
поверните маховик, чтобы опустить стол.

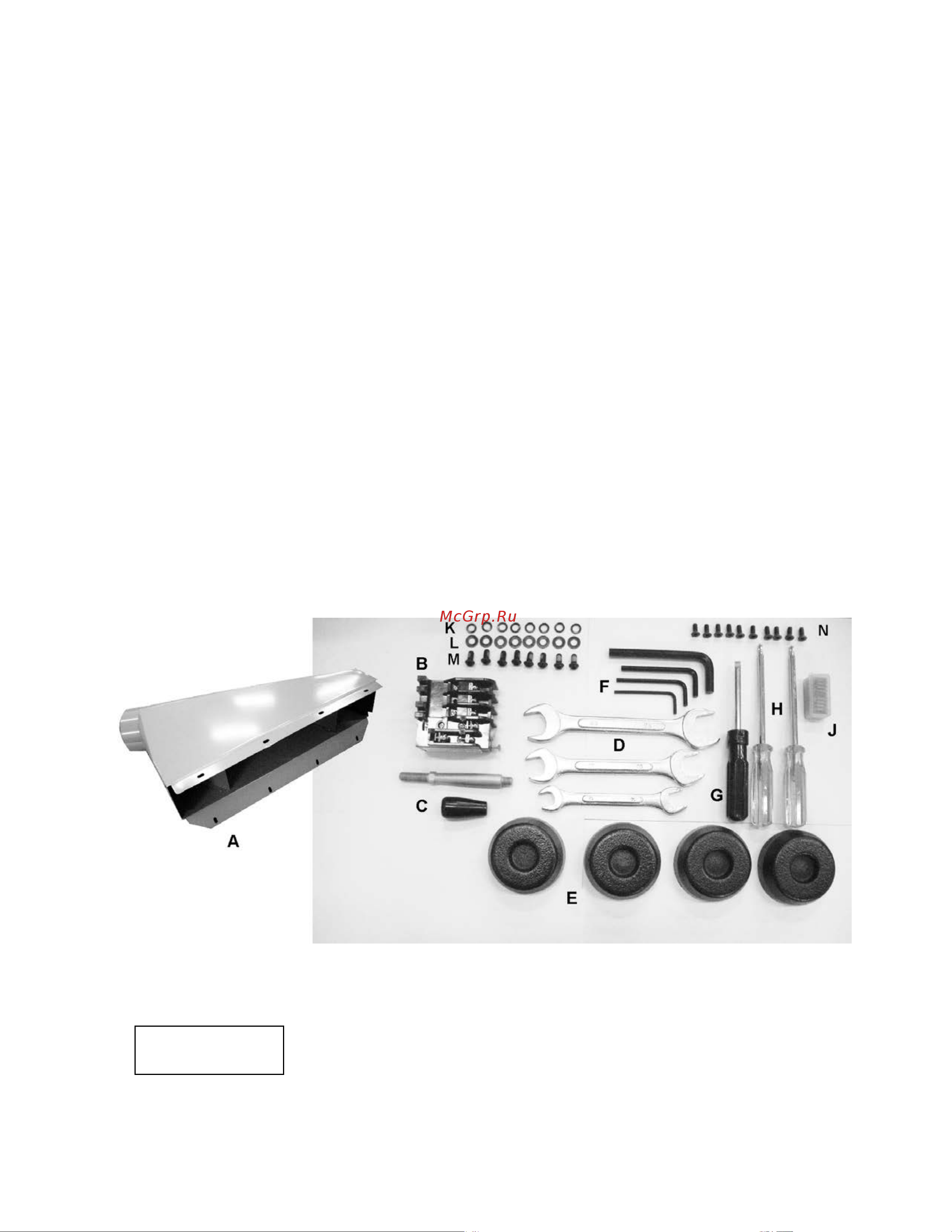

Содержимое транспортировочного
контейнера
1 Рейсмусовый станок
1 Вытяжной штуцер – (A)
1 RA-30E 460V Реле перегрузки – (B)
1 Рукоятка с головкой – (C)
3 Гаечные ключи, 17-19, 22-24, и12-14 мм –
(D)
4 Подкладки под ножки станка – (E)
4 Шестигранные ключи, 3, 4, 5, и 8 мм – (F)
1 Реверсивная отвертка – (G)
2 Крестовые отвертки – (H)
10 Сменные режущие пластины – (J)
8 Контршайбы, M6 – (K)
8 Плоские шайбы, M6 – (L)
8 Винты, M6x12 – (M)
10 Винты для установки режущих пластин,
#10-32 x 12,7 мм (N)
1 Инструкция по эксплуатации и
руководство по запасным частям
1 Гарантийный талон
Прежде чем приступать к настройке или эксплуатации станка,
прочитайте и уясните все содержание данной инструкции по
эксплуатации! Несоблюдение указанных в ней требований может
привести к серьезным травмам.
Внимание!
