шаги:
1. Отсоедините станок от источника
питания.
2. Ослабьте рукоятку блокировки и
установите рычаг быстрой регулировки
(рис. 12) в нулевое положение.
3. Используйте индикатор (не
прилагается), чтобы выставить
расстояние от стола до ролика стола.
Обнулите индикатор в этом положении.
4. Поместите индикатор на крайний
правый конец ролика стола и найдите
верхнюю точку дуги ролика. Индикатор
должен по-прежнему показывать ноль.
5. Если показания индикатора больше или
меньше нуля, с помощью гаечного
ключа ослабьте шестигранную гайку с
нижней стороны стола (C, рис. 13),
которая находится над кулачком (D, рис.
13) ближе к концу ролика, который
необходимо отрегулировать. Поверните
винт (E, рис. 13) до тех пор, пока
калибровочная метка не окажется в
нулевом положении.
6. Повторите действия для левой стороны
ролика стола, а затем повторите
проверку правой стороны. Важно, чтобы
оба конца роликов стола находились на
одной высоте, чтобы предотвратить
перекос заготовки, когда она подается
через станок.
7. Затяните гайки (C, Рис. 13) на обоих
концах стола.
8. Повторите действия для второго ролика
стола.
Регулировка стола
Стол рейсмусового стола поднимается и
опускается двумя винтами, закрепленными
на подшипниках, и направляется
обработанными поверхностями на боковых
панелях. Посадка стола на направляющих
клиньях предотвращает его от перекоса.
См. Рис. 14. Клинья должны быть
отрегулированы индивидуально с помощью
трех винтов так, чтобы направляющие
слегка контактировали со всеми четырьмя
поверхностями. Клинья должны быть
достаточно туго затянуты, чтобы
предотвратить перекос или движение стола
при работе рейсмусового станка.
Для точной обработки необходимо, чтобы
стол был параллелен ножевому валу.
Отсутствие параллельности приводит к
сужению доски по ширине. Чтобы проверить
параллельность, выполните следующие

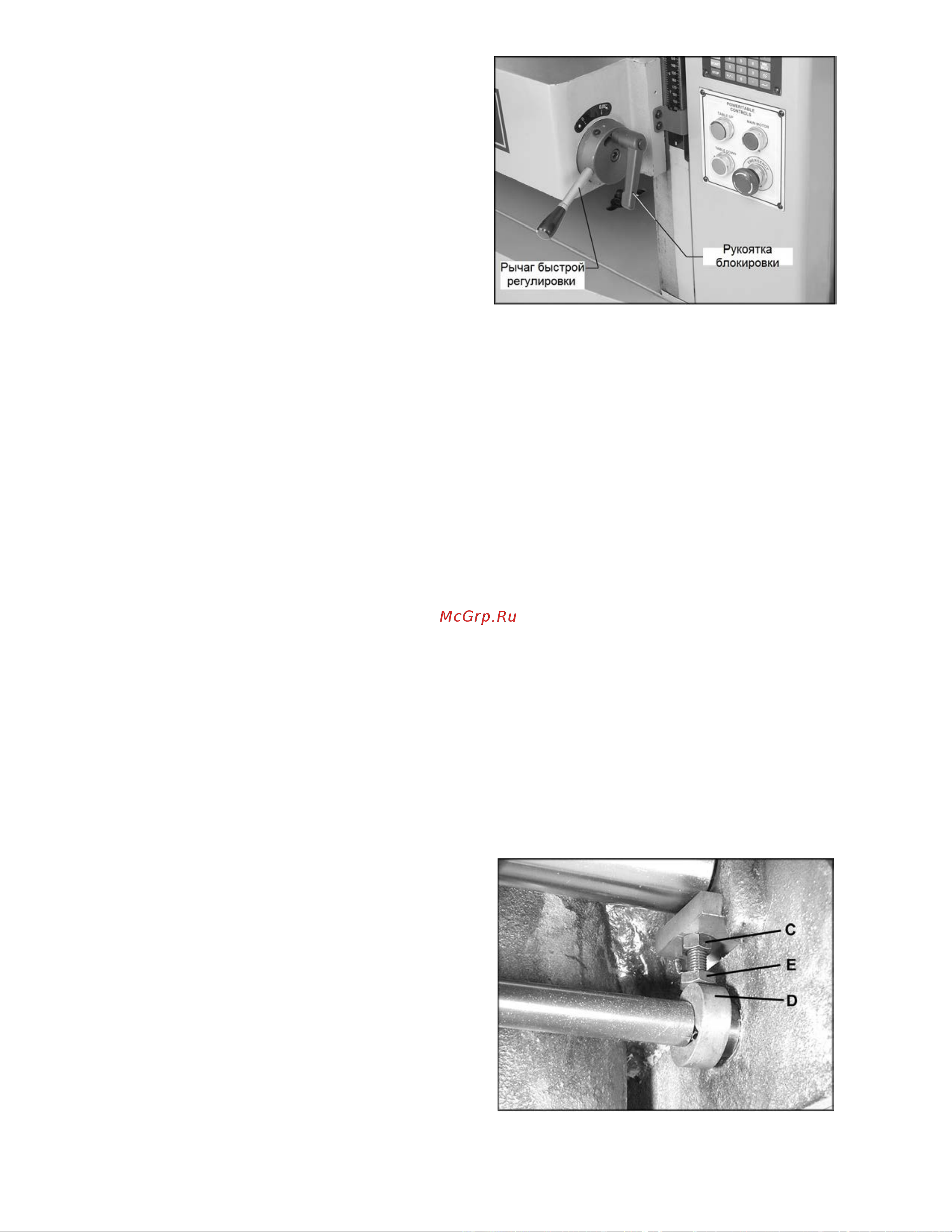

Рис. 12
Рис. 13
