16
РУССКИЙ ЯЗЫК
1 Пластина для пропила
2 Гаечных ключа для установки диска
1 Толкатель
1 Переходник для подключения устройства пылеудаления
1 Руководство по эксплуатации
• Проверьте инструмент, детали идополнительные
приспособления на наличие повреждений, которые
могли произойти во время транспортировки.
• Перед началом работы необходимо внимательно
прочитать настоящее руководство ипринять
ксведению содержащуюся внём информацию.
Маркировка инструмента
На инструменте имеются следующие знаки:
Перед использованием внимательно прочтите
данное руководство по эксплуатации.
Используйте средства защиты органов слуха.
Надевайте защитные очки.
Надевайте респиратор.
Держите руки на расстоянии от зоны пиления
ипильного диска.
Толщина расклинивающего ножа или
разделителя
Толщина пластины диска иширина пропила
Диаметр пильного диска
Рычаг блокировки защитного кожуха
Блокировка/разблокировка крышки главного
выключателя.
Перед сменой диска отключайте пилу от
источника питания
Защищайте кабель/вилку кабеля от воздействия
влаги иострых краёв пильного диска
Место положения кода даты (Рис. А)
Код даты
51
, который также включает всебя год
изготовления, отштампован на поверхности корпуса
инструмента.
Пример:
2018 XX XX
Год изготовления

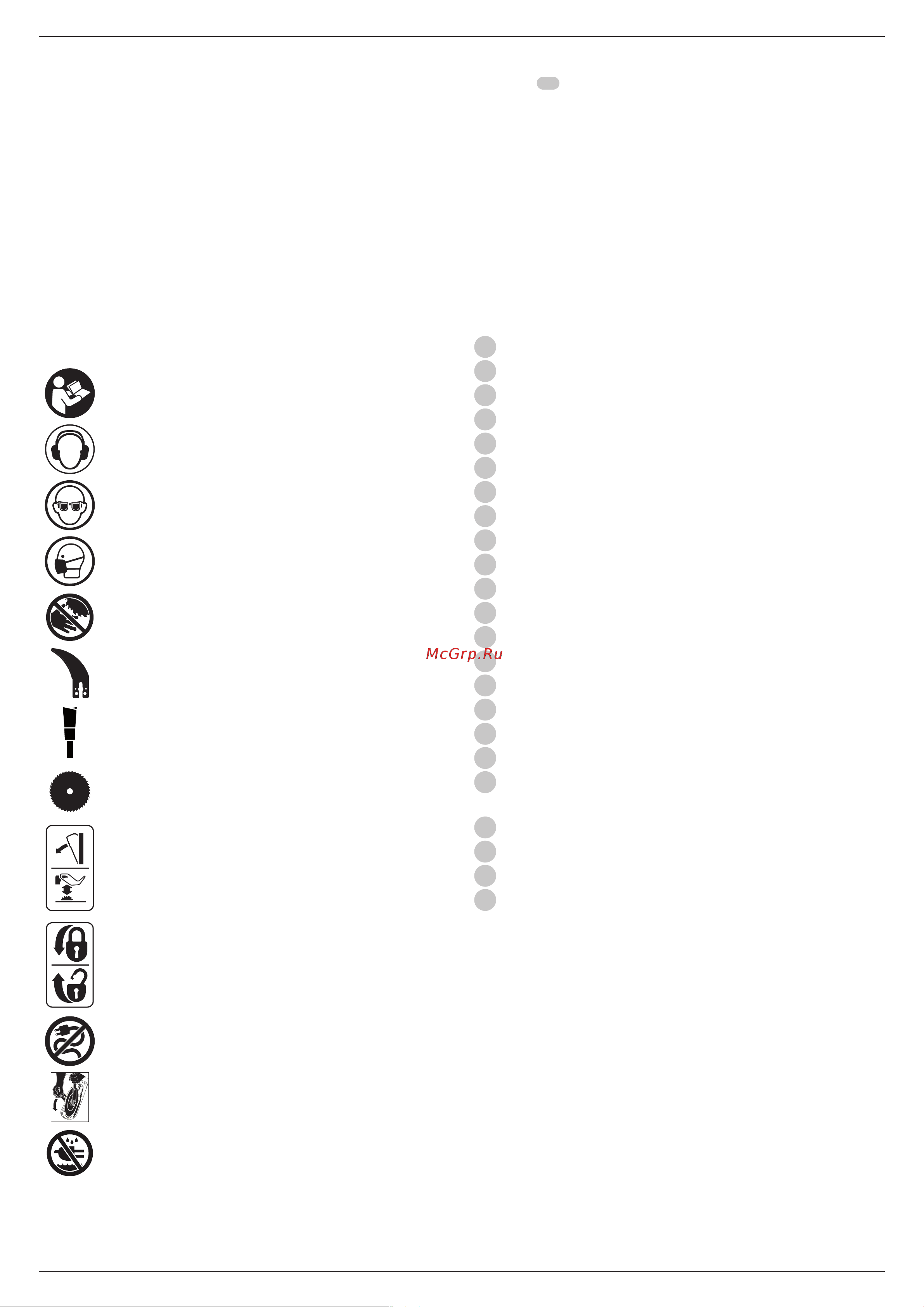

Описание (Рис. A, В)
ВНИМАНИЕ: Ни вкоем случае не модифицируйте
электроинструмент или какую-либо его деталь.
Это может привести кполучению травмы или
повреждению инструмента.
1
Распиловочный стол
2
Пильный диск
3
Указатель шкалы продольной направляющей
4
Регулятор тонкой настройки
5
Зажимной рычаг фиксатора штанг
6
Колесо регулировки высоты пильного диска
7
Рычаг установки угла наклона
8
Пусковой выключатель
9
Монтажные отверстия
10
Угловой упор
11
Узел нижнего защитного кожуха
12
Рычаг блокировки защитного кожуха
13
Разделитель
14
Отверстие пылеотвода
15
Отверстие пылеотвода защитного кожуха
16
Пластина для пропила
17
Продольная направляющая
18
Фиксатор продольной направляющей
19
Опора для заготовки/узкая направляющая (изображена
вположении хранения)
20
Гаечные ключи для установки диска
21
Толкатель (изображён вположении хранения)
22
Ручки для переноски
23
Расклинивающий нож для несквозных резов (изображён
вположении хранения)
Назначение
Ваша настольная пила DWE7492 предназначена для
профессиональных работ по продольному распилу,
поперечному распилу, распилу со скосом инаклоном
различных материалов, например, древесины, изделий из
дерева ипластиков.
НЕ ИСПОЛЬЗУЙТЕ инструмент во влажных условиях
или при наличии вокружающем пространстве легко
воспламеняющихся жидкостей или газов.
НЕ ИСПОЛЬЗУЙТЕ инструмент для распила металла,
цементных плит или камня.
НЕ ИСПОЛЬЗУЙТЕ зуборезные головки сэтим
инструментом.
