14

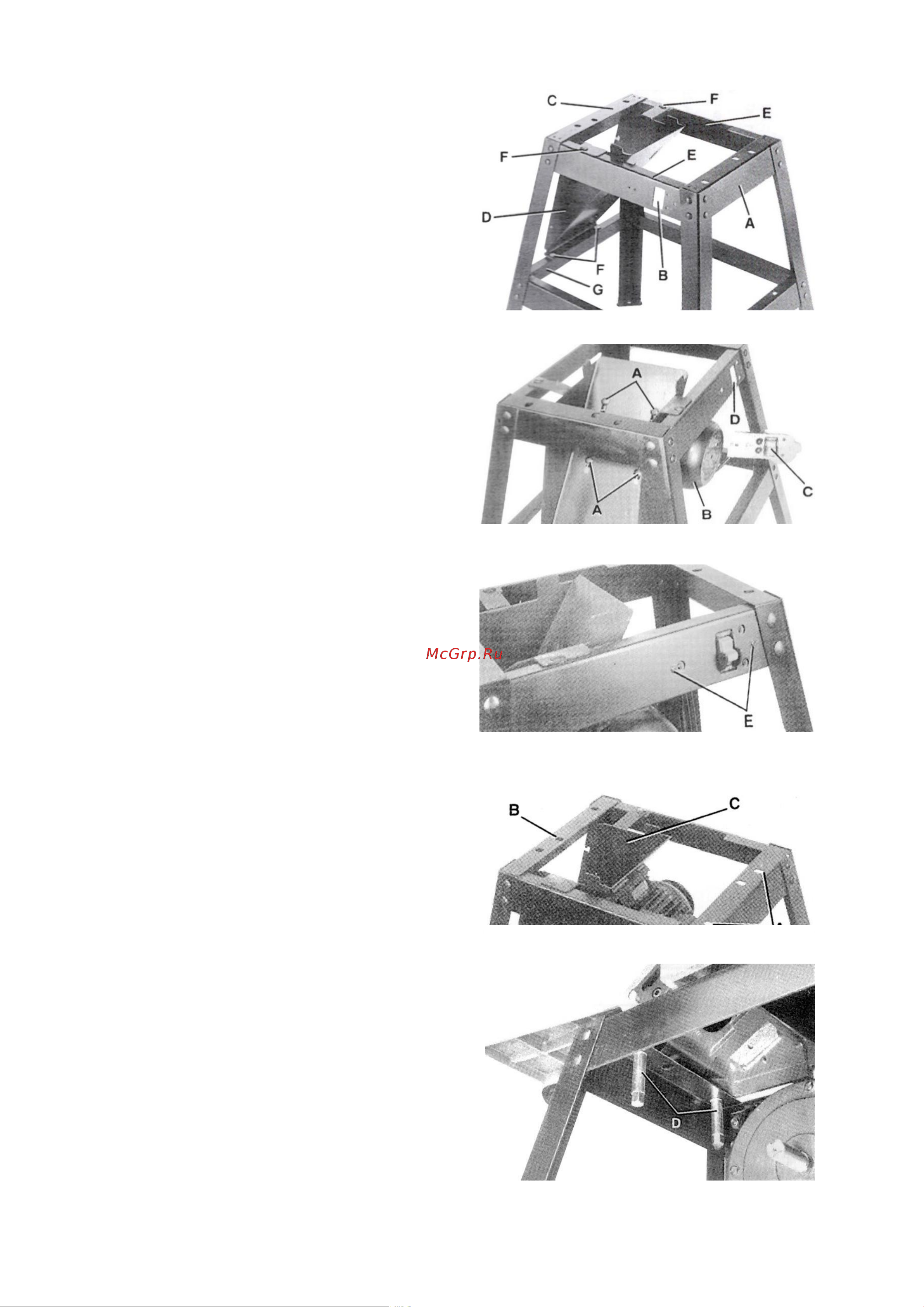

3.3 Монтаж кожуха для отвода
стружки
Установите на опорный каркас кожух D в
соответствии с рис. 5. Расположите кожух D
между перекладинами Е возле верхней перекла-
дины C. Закрепите его используя болты F,
плоские шайбы и гайки. Не затягивайте болты F
до полной сборки изделия.
3.4 Монтаж двигателя
и выключателя на каркас
Двигатель B (рис. 6) устанавливается под
кожухом стружковыброса при помощи четырех
болтов A, плоских шайб и гаек. Не закручивайте
гайки до упора, так как впоследствии двигатель
необходимо будет отрегулировать, для достиже-
ния правильного положения и натяжения ремня.
Установите выключатель C внутрь отверстия D
(рис. 6) при помощи двух винтов E (рис. 7)
и плоских шайб.
3.5 Монтаж станка на каркас
Зона подающего стола станка крепится к двум
отверстиям A (рис. 8), зона приемного стола
крепится к отверстию B. Кожух стружковыброса С
расположен в зоне приемного стола. Совместите
три резьбовых отверстия в нижней части станка
с тремя отверстиям A и B на перекладинах
каркаса.
При помощи гаечного ключа, входящего
в комплект поставки, закрепите станок на верхней
части каркаса тремя специальными шпильками D
и пружинными шайбами (рис. 9).
После того, как станок полностью закреплен на
каркасе, надавите на станок сверху. Затем при
помощи гаечного ключа, входящего в комплект
поставки, затяните крепеж на каркасе.
3.6 Монтаж рукоятки подающего
стола
До упора поверните по часовой стрелке
стопорную гайку C (рис. 10) на регулировочной
рукоятке B стола подачи E, вставьте рукоятку B
в колодку D, расположенную под столом подачи
E. Закрутите стопорную гайку C. Рукоятка может
быть установлена на заводе-изготовителе.
3.7 Монтаж кожуха и патрубка
аспирации
Зафиксируйте крышку кожуха A (рис. 11) на кожухе
B при помощи двух винтов-барашков C. Верхняя
Рисунок 5.
Рисунок 6.
Рисунок 7.
Рисунок 9.
Рисунок 8.
