4. УСТРОЙСТВА УПРАВЛЕНИЯ И РЕГУЛИРОВКИ

4.1 Пуск и остановка станка, фиксация в положении «ВЫКЛ»

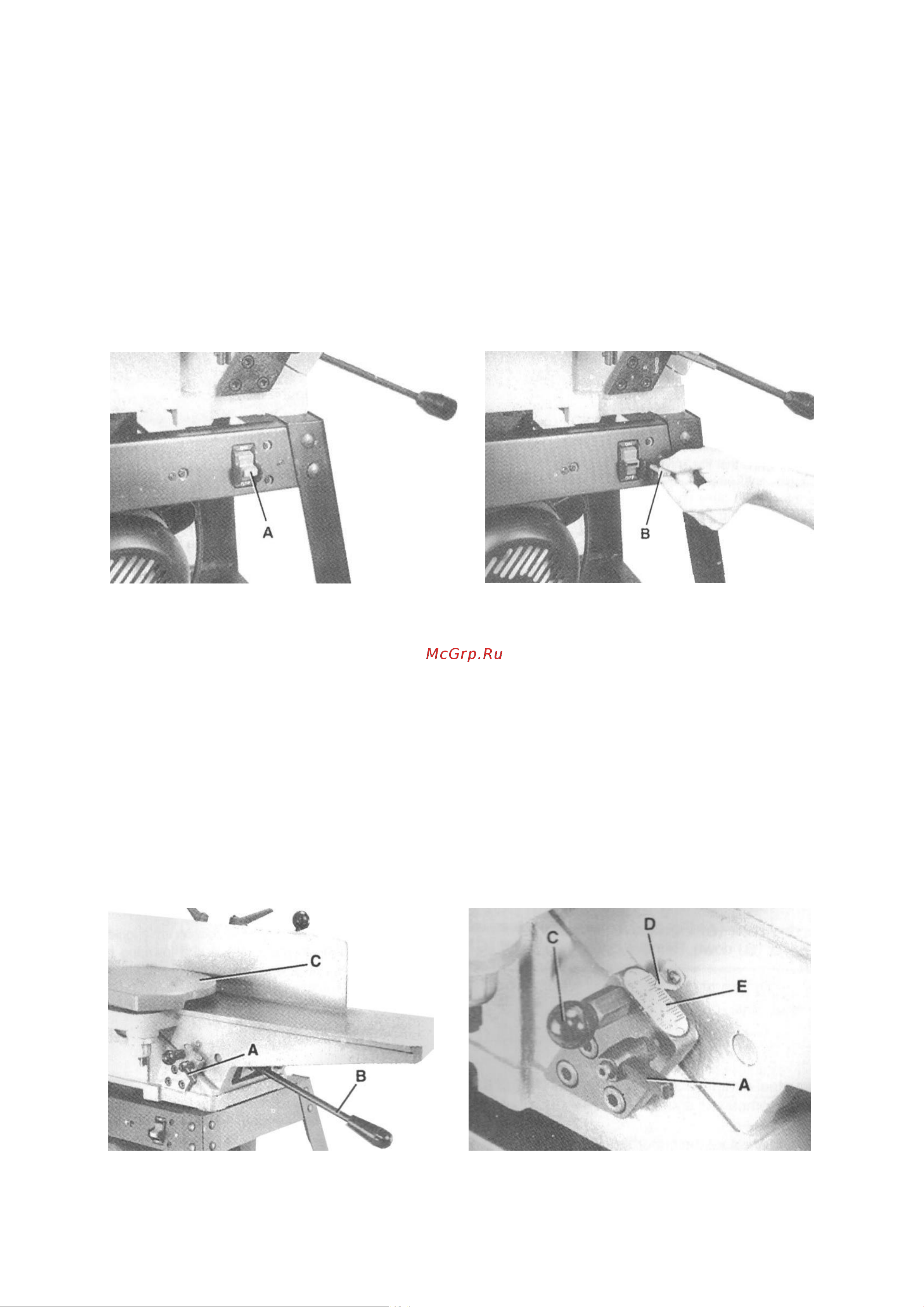

Выключатель A (рис. 20) расположен на верхней части каркаса. Для включения станка переведите

выключатель в верхнее положение. Для выключения станка переведите выключатель в нижнее

положение.

Если вы не работаете на станке, рекомендуется фиксировать выключатель в положение «ВЫКЛ»,

для этого возьмите вставку выключателя B (рис. 21) и потяните её от выключателя, как показано

на рисунке. Со снятой ручкой, выключатель не будет работать. При снятии ручки выключателя,

в процессе работы станка, он выключится. Для последующего запуска понадобится вставить ручку

выключения, иначе станок не запустится.

4.2 Настройка стола подачи

Чтобы поднять или опустить стол подачи, открутите фиксирующую рукоятку A (рис. 22), поднимите

или опустите рукоятку регулировки стола подачи В до необходимой высоты и закрутите

фиксирующую рукоятку.

При подъёме или опускании стола подачи, шток, расположенный на другом конце упора С (рис.

23), автоматически останавливает стол, ориентируясь на глубину реза 3 мм. Для вывода стола из

этого положения необходимо вытянуть упор и передвинуть стол вверх или вниз.

Перед началом работы проверяйте, как закреплена фиксирующая рукоятка, для изменения

положения, вытяните и установите её на рифлёную гайку, расположенную под рукояткой.

Глубину регулировки стола подачи можно узнать при помощи указателя D и шкалы E.

Максимальная глубина регулировки подающего стола 13 мм (для операции отбора четверти).

Рисунок 20.

Рисунок 21.

Рисунок 22.

Рисунок 23.
