Белмаш J150/1170SAH [15/32] Монтаж шкива двигателя

часть крышки A должна находиться внутри зоны

верхней перекладины D каркаса и полностью закрывать

верхнюю часть кожуха.

Во время работы крышка A должна находиться

в положении, показанном на рисунке. Её следует

снимать только для проведения чистки.

Для подключения станка к системе удаления отходов

резания в комплект поставки входит патрубок Е для

отвода стружки Ø98 мм (рис. 12).

Снимите два винта-барашка C с крышки кожуха A. Прикрепите патрубок E на кожух, совместив

отверстия на крышке A с отверстиями патрубка E и зафиксируйте двумя винтами-барашками C.

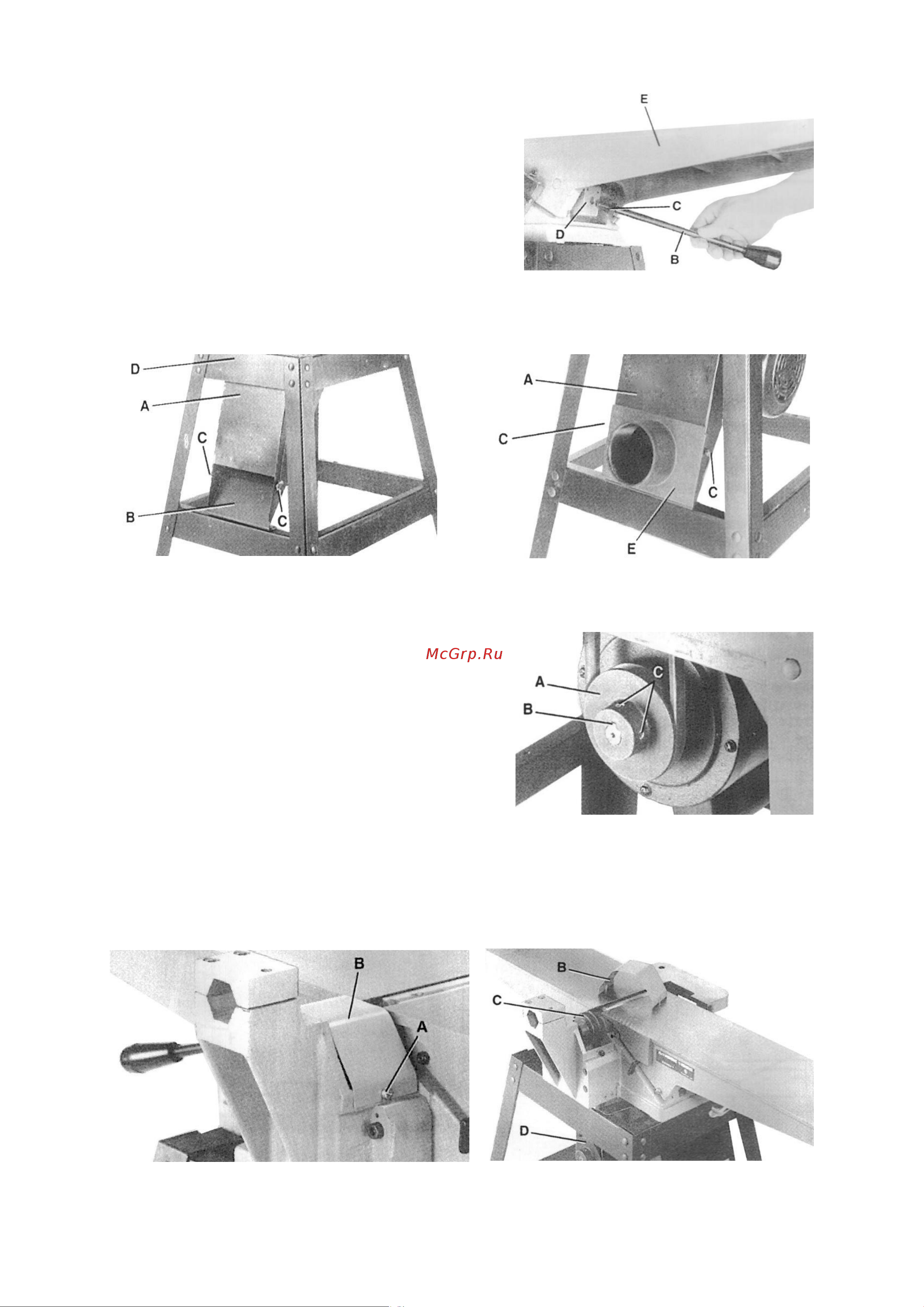

Рисунок 11. Рисунок 12.

3.8 Монтаж шкива двигателя

Убедитесь, что шпонка B попадает в специальный паз

шкива двигателя и вала. Закрепите шкив двигателя A

(рис. 13) на валу двигателя при помощи винтов С в

крайнем положении.

3.9 Монтаж и регулировка ремня,

выравнивание шкивов

Открутите два винта A (рис. 14), и снимите защиту

шкива ножевого вала B. Вставьте ремень в паз шкива

С (рис. 15) ножевого вала и шкива двигателя D.

Если натяжение ремня необходимо отрегулировать, двигатель можно поднимать или опускать до

получения необходимого натяжения ремня. После достижения необходимого результата

зафиксируйте двигатель при помощи крепежей, при этом следите, чтобы не нарушить

расположение шкивов.

Рисунок 14. Рисунок 15.

Рисунок 13.

Рисунок 10.
