Белмаш J150/1170SAH [19/32] Настройка параллельного упора

После регулировки уклона затяните стопорные гайки, стопорные винты Е и стопорный рычаг стола

подачи.

4.6 Настройка параллельного упора

Параллельный упор имеет шарнир, который позволяет вам быстро наклонить параллельный упор

на углы 90 и 45 градусов во внешнюю и внутреннюю стороны.

Для перемещения параллельного упора по столу ослабьте фиксирующую рукоятку A (рис. 28),

переместите параллельный упор в необходимое положение и закрутите фиксирующую рукоятку.

При движении параллельного упора вдоль стола, защитный кожух В ножевого вала закрывает

и защищает ножевой вал со стороны параллельного упора.

Для наклона параллельного упора необходимо ослабив блокирующую рукоятку С, разместить

параллельный упор под нужным углом, придерживая штифт D, вращая ограничитель E (рис. 29).

Затем затянуть блокирующую ручку.

Для облегчения работы с заготовкой при внешнем наклоне параллельного упора достигающем

угла 45 градусов, можно наклонить направляющую к поверхности стола.

4.6.1 Настройка угла 90 градусов

Для данной настройки, отключите станок от электросети, расположите параллельный упор под

углом 90° относительно стола, убедитесь, что конец штифта A (рис. 30) находится в пазу B

в стопорном манжете и затяните блокирующую рукоятку C.

Положите угольник D (рис. 29) на стол к параллельному упору и убедитесь, что параллельный упор

имеет угол наклона 90° по отношению к столу.

При необходимости регулировки открутите стопорный винт Е в стопорном манжете и ослабьте

фиксирующую рукоятку ограждения.

Наклоняйте параллельный упор до угла 90° к столу, затем закрутите фиксирующую рукоятку

и стопорный винт.

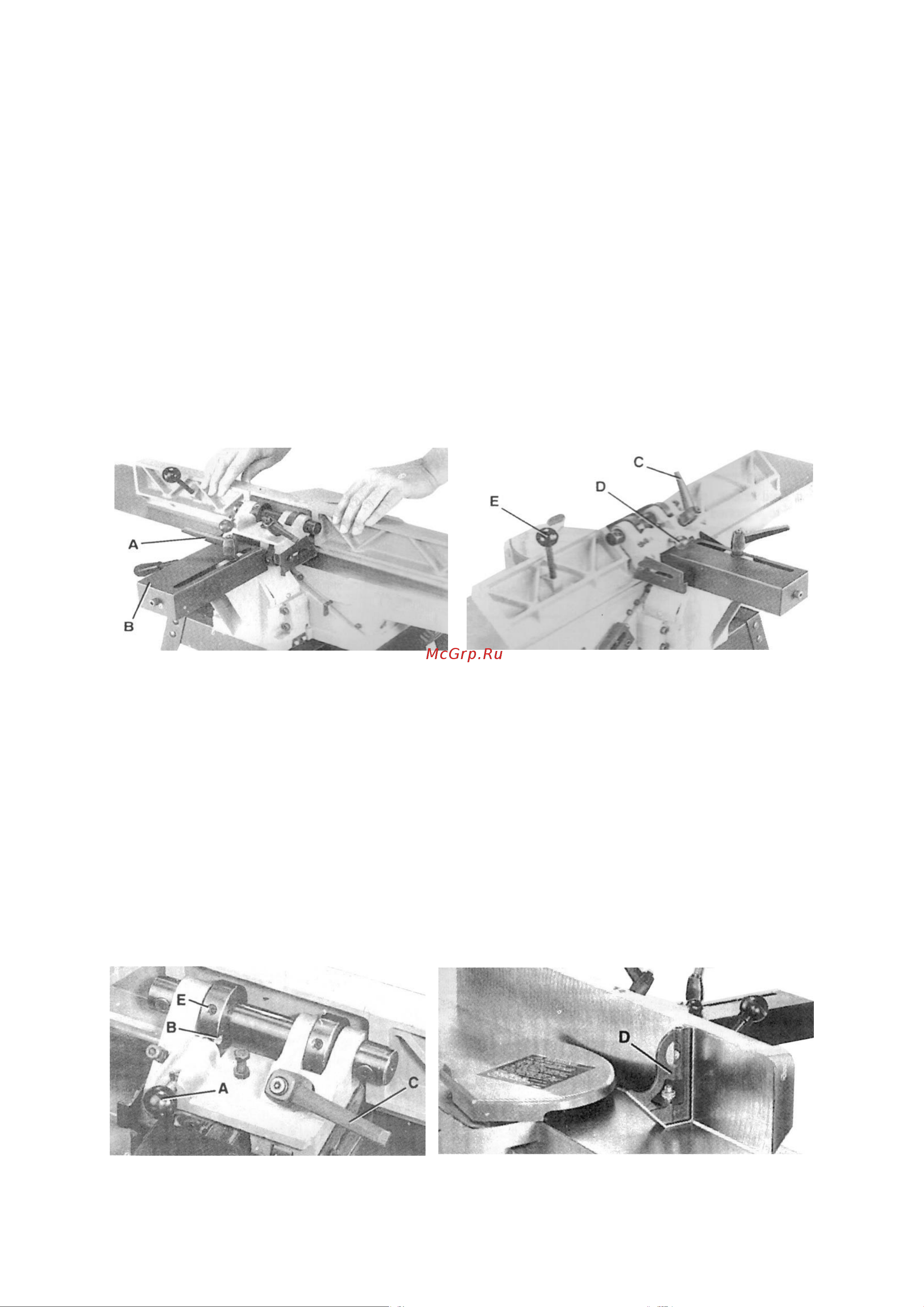

Рисунок 28.

Рисунок 29.

Рисунок 30.

Рисунок 31.
