16
Убедитесь, что шкив двигателя D выровнен
по отношению к шкиву ножевого вала C.
Правильное натяжение ремня достигается
при прогибе в 25 мм лёгким нажатием
в центральном пролёте ремня.
Установите обратно защитное устройство
шкива ножевого вала B, снятое в процессе
установки ремня. Закрепите шкив двигателя
и защитное устройство на основании станка
при помощи четырех винтов длиной 12 мм
и шайб. Убедитесь в отсутствии контакта
шкива двигателя и защитного устройства.

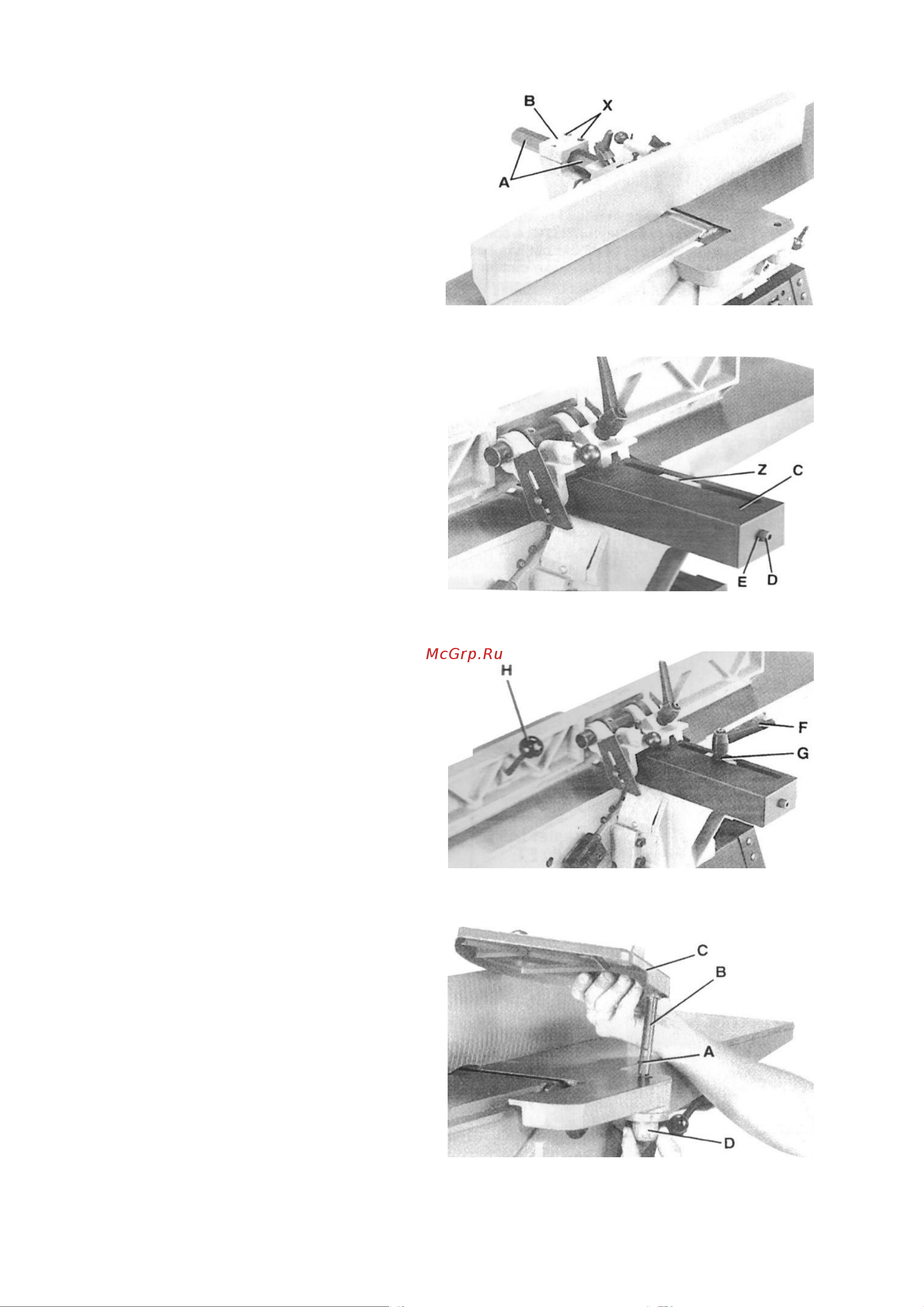

3.10 Монтаж параллельного упора
Вставьте шестигранную направляющую A
(рис. 16) параллельного упора в скобу B. Если
ограждение входит/выходит с трудом, откру-
тите два винта X и отрегулируйте ход скобы.
Затем закрутите винты.
Установите защитный кожух ножевого вала C
(рис. 17) на конец шестигранной направля-
ющей при помощи винта шестигранного D
и шайбы E.
Вставьте фиксирующую рукоятку конструк-
ции параллельного упора F (рис. 18)
и плоскую шайбу G в отверстие Z (рис. 17).
Фиксирующую рукоятку F можно передви-
нуть. Вставьте рычаг наклона параллельного
упора H (рис. 18) в резьбовое отверстие
в задней части ограждения.
3.11 Монтаж защиты ножевого
вала
Снимите стопорный винт A (рис. 19) защиты
C ножевого вала. Зафиксируйте защиту
ножевого вала, вставив ось B в отверстие
подающего стола. Рукоятка D оснащена
пружиной, которая возвращает защитное
устройство C в исходное положение после
прохождения заготовки через ножевой вал.
Поверните рукоятку D, чтобы привести
в напряжение пружину перед тем, как
вставить винт B. Убедитесь, что пружина
входит в отверстие опоры. Если напряжение
пружины слишком велико или недостаточно,
отрегулируйте её, сняв защиту при помощи
вращения ручки D. Вставьте обратно
стопорный винт А, для удержания на месте
защиты ножевого вала С во время работы
станка.
Рисунок 17.
Рисунок 19.
Рисунок 16.
Рисунок 18.
