4.6.2 Настройка угла 45 градусов
во внешнюю сторону
Чтобы выполнить данную настройку,
отключите станок от электросети, ослабьте
блокирующую рукоятку С (рис. 32), потяните
и поверните штифт A, затем наклоните
параллельный упор наружу до упора.
Затяните блокирующую рукоятку.
При помощи угольника D (рис. 33)
проверьте угол наклона внешней накладки
параллельного упора к столу, он должен
составлять 45°. При необходимости регули-
ровки ослабьте блокирующую ручку.
Открутите стопорную гайку F и поверните
регулировочный винт G до наклона
параллельного упора в 45° наружу. Затем
закрутите стопорную гайку.
4.6.3 Настройка угла 45 градусов
во внутреннюю сторону
Чтобы выполнить данную настройку,
отключите станок от электросети, ослабьте
фиксирующую рукоятку и до упора
наклоните параллельный упор вовнутрь
и затяните фиксирующую рукоятку. При
помощи угольника D (рис. 33) проверьте
градус внутреннего наклона параллельного
упора к столу, он должен составлять 45
градусов.
При необходимости регулировки открутите
стопорную гайку H (рис. 34) и поверните
регулировочный винт J до достижения
параллельным упором угла внутреннего
наклона 45°. Затем закрутите стопорную
гайку.
4.7 Регулировка защитных
устройств параллельного упора
Защитные устройства A (рис. 35) располага-
ются на каждой стороне опоры парал-
лельного упора, закрывая отверстие между
опорой параллельного упора B и им самим
C, ограничивая доступ к ножевому валу.
При наклоне параллельного упора
защитное устройство можно отодвинуть
назад. После возвращения параллельного
упора в положение под углом 90° просто
подтолкните защитное устройство вперёд
до закрытия отверстия.

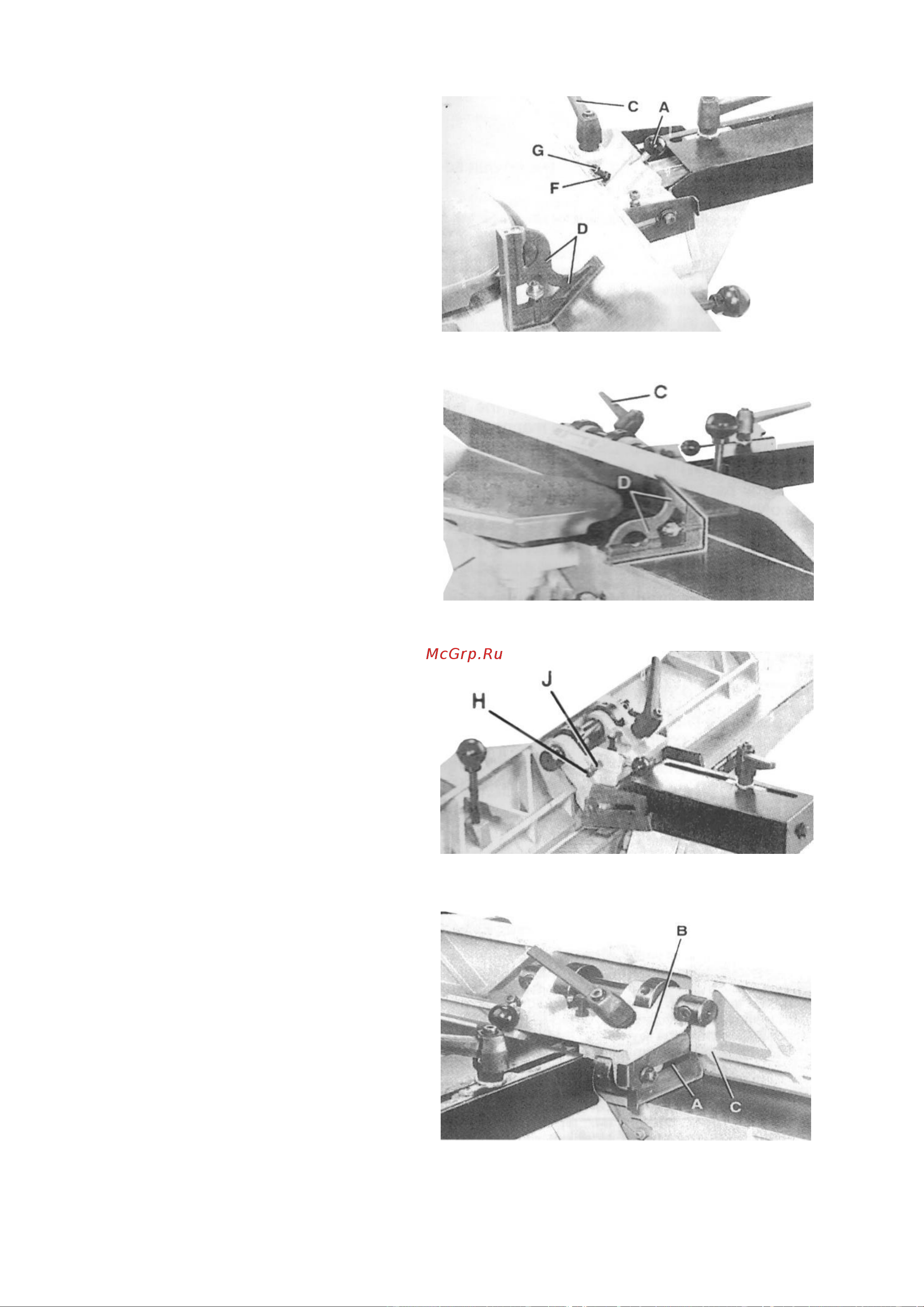

Рисунок 35.
Рисунок 32.
Рисунок 34.
Рисунок 33.
