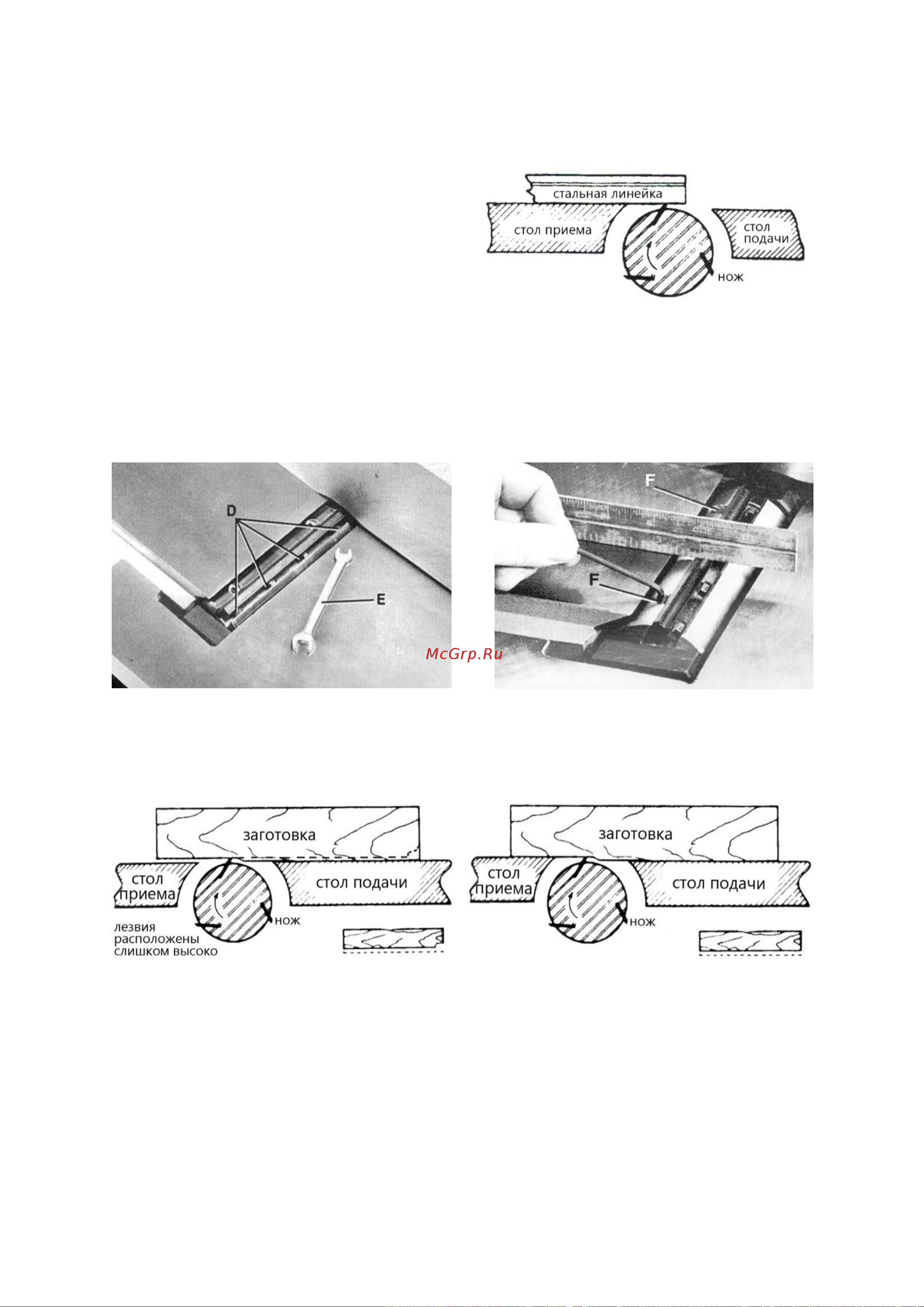

Белмаш J150/1170SAH [21/32] Обслуживание ножевого вала

5. ОБСЛУЖИВАНИЕ НОЖЕВОГО ВАЛА

5.1 Настройка ножей (для модели BELMASH J150/1170SA)

Для точности выполнения операций, ножи

должны быть точно выровнены со столом

приема. Для настройки ножей отключите станок

от электросети, ослабьте рукоятку регулировки

стола подачи и опустите его (п.п. 4.2). Снимите

защиту ножевого вала, расположите стальную

линейку на столе приема и на ножевом валу

одновременно (рис. 36).

При вращении ножевого вала, ножи должны слегка касаться линейки. Если ножи проходят выше

или ниже края линейки, немного поверните по часовой стрелке четыре болта D (рис. 37),

используя гаечный ключ Е.

Настройте высоту ножей, поворачивая винты F (рис. 38) против часовой стрелки чтобы опустить

ножи и по часовой стрелке, чтобы поднять.

После проведения настройки затяните четыре болта, против часовой стрелки. Установите на место

защиту ножевого вала. При низком положении ножей финишная поверхность будет неровной

(рис. 40). При высоком положении ножей, срез будет неровным к концу заготовки (рис. 39).

5.2 Замена и установка ножей (для модели BELMASH J150/1170SA)

При необходимости замены или заточки ножей - отключите станок от электросети, отодвиньте

параллельный упор назад и снимите защиту ножевого вала.

Открутите четыре блокирующих болта В, гаечным ключом А (рис. 41), расположенных в канавке

каждого ножа, вращая их по часовой стрелке, снимите нож С и клин D (рис. 42). Повторите данный

этап с оставшимися ножами и клиньями. При помощи ключа Е опустите два регулировочных блока

ножей, вращая винты F против часовой стрелки, во всех пазах ножевого вала.

Перед установкой ножей убедитесь, что фиксирующие планки (клинья) чистые, без следов смолы.

Рисунок 37.

Рисунок 39.

Рисунок 38.

Рисунок 36.

Рисунок 40.
