Белмаш WL-400/1090EVS [10/23] Регулировка положения подручника

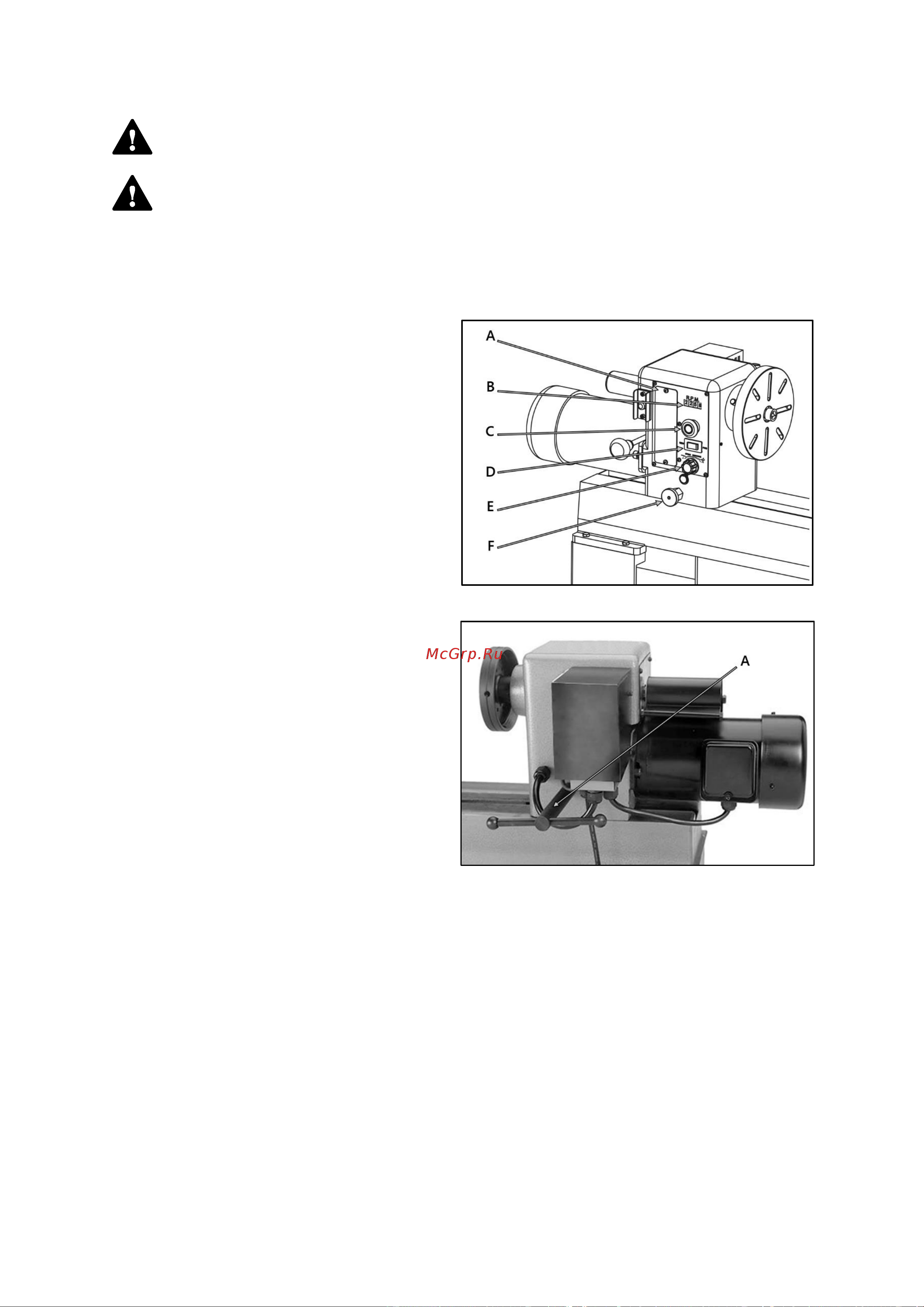

![Белмаш WL-400/1090EVS [10/23] Регулировка положения подручника](/views2/1885159/page10/bga.png)
11
3.3 Регулировка положения подручника
Располагайте подручник на расстоянии примерно 6 мм от заготовки и примерно
3 мм над осевой линией заготовки.
Под основанием подручника находится контргайка, которую требуется иногда
подтягивать, чтобы сохранить прочное положение основания подручника на
станине.
Чтобы разместить подручник в нужном положении на основании станка, ослабьте рукоятку
блокировки С положения основания подручника (рис. 5) и переместите узел подручника
в необходимое положение, затяните рукоятку.
Чтобы настроить угол поворота подручника
и высоту, ослабьте рукоятку В и настройте
необходимый угол и высоту, затем затяните
рукоятку.
3.4 Панель управления
Обратитесь к рисунку 6 и списку ниже, чтобы
ознакомиться с панелью управления станком.
A – передняя панель доступа к приводу.
Снимите переднюю панель, чтобы изменить
диапазон скоростей.
B – индикатор числа оборотов шпинделя.
Показывает обороты шпинделя в минуту.
C – аварийная кнопка остановки. Останав-
ливает электродвигатель при нажатии. Для
перезагрузки выключателя поверните кнопку
против часовой стрелки до тех пор, пока она
будет полностью выдвинута наружу.
D – переключатель направления вращения
шпинделя (реверс). Меняет направление
вращения шпинделя по часовой стрелке (FWD)
и против часовой стрелки (REW).
E – ручка регулировки скорости вращения
шпинделя. Регулирует скорость вращения
шпинделя с наименьшей до наибольшей
в пределах, ограниченных выбранной
скоростью на шкивах.
F – плунжер. Участвует в регулировке угла поворота передней бабки.
3.5 Регулировка положения передней бабки
Станок предусматривает возможность перемещения передней бабки по всей длине основания
станка и поворота на 360°.
Чтобы переместить переднюю бабку вдоль основания станка: отключите станок от сети, ослабьте
рукоятку блокировки A положения передней бабки (рис. 7).
Переместите переднюю бабку в нужное положение на основании станка и зафиксируйте ее при
помощи рукоятки А.
Рисунок 6.
Рисунок 7.
