Белмаш WL-400/1090EVS [5/23] Основные элементы

1.2 Комплект поставки

Комплект поставки указан в таблице 2.

Таблица 2

№ п/п

Наименование

Количество,

шт.

Станок в сборе с основанием подручника

Подручник

Опора станка

Планшайба

Вращающийся центр

Выколотка

Поводковый патрон

Ножки

Штифт

Консоль для инструментов

Комплект ключей

Комплект крепежа

Руководство по эксплуатации

Упаковка

В таблице 2 представлена общая информация. Данная комплектация актуальна на момент издания руководства по

эксплуатации. Компания «БЕЛМАШ» оставляет за собой право на изменение конструкции и комплектации оборудования

без уведомления потребителя. Если вы не можете найти деталь из таблицы 2, проверьте, возможно она уже

установлена на изделие.

1.3 Основные элементы

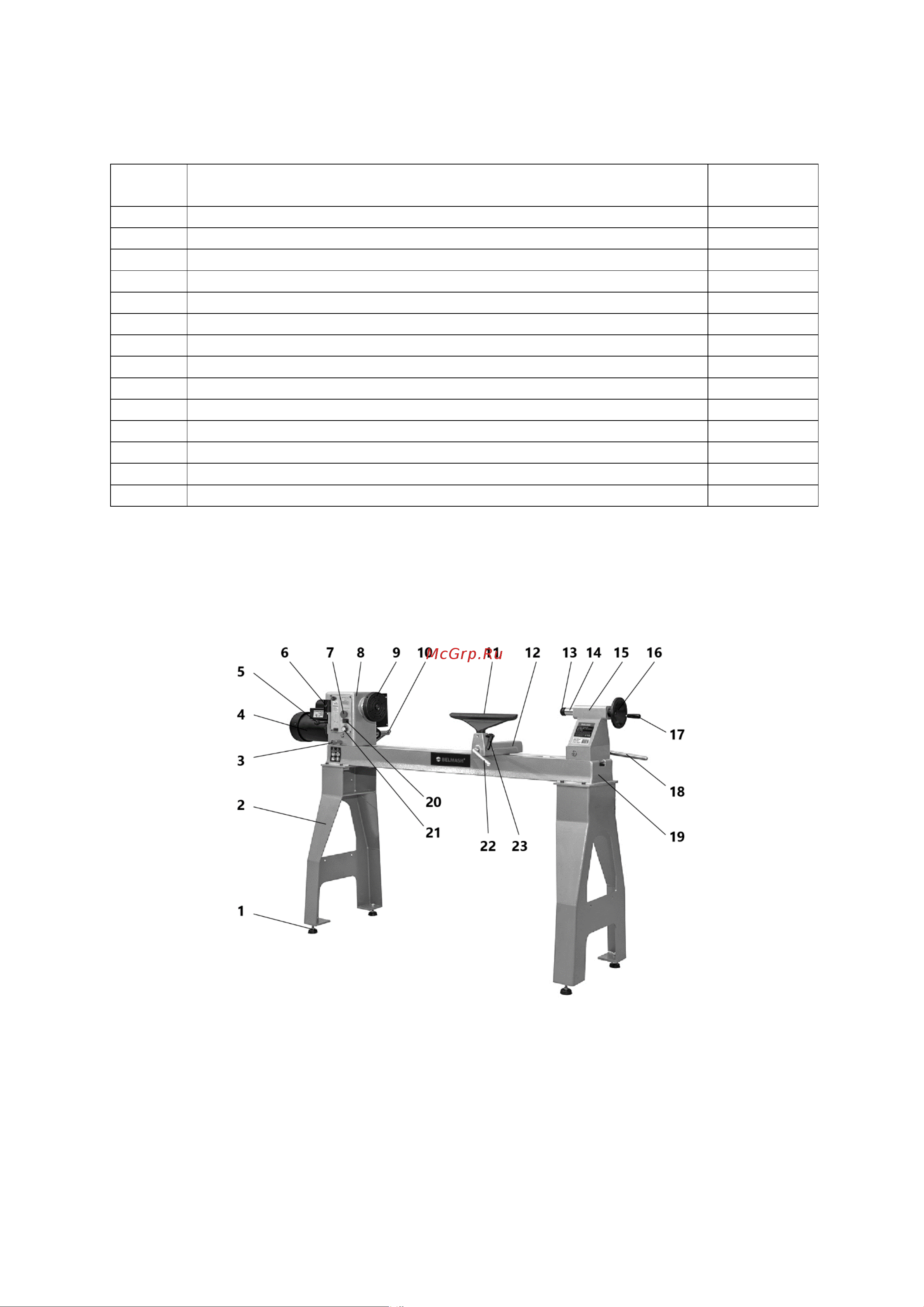

Рисунок 1.

1 – ножка, 2 – опора, 3 – плунжер, 4 – электродвигатель, 5 – рукоятка натяжения ремня, 6 – замок шпинделя, 7 – аварийная

кнопка остановки, 8 – передняя бабка, 9 – планшайба, 10 – рукоятка фиксации положения передней бабки, 11 – подручник,

12 – основание подручника, 13 – вращающийся центр, 14 – пиноль задней бабки, 15 – задняя бабка ,16 – маховик,

17 – рукоятка маховика, 18 – рукоятка фиксации задней бабки, 19 – основание станка, 20 – переключатель направления

вращения шпинделя (реверс), 21 – ручка регулировки скорости вращения шпинделя, 22 – рукоятка фиксации положения

основания подручника, 23 – рукоятка фиксации положения подручника
