10

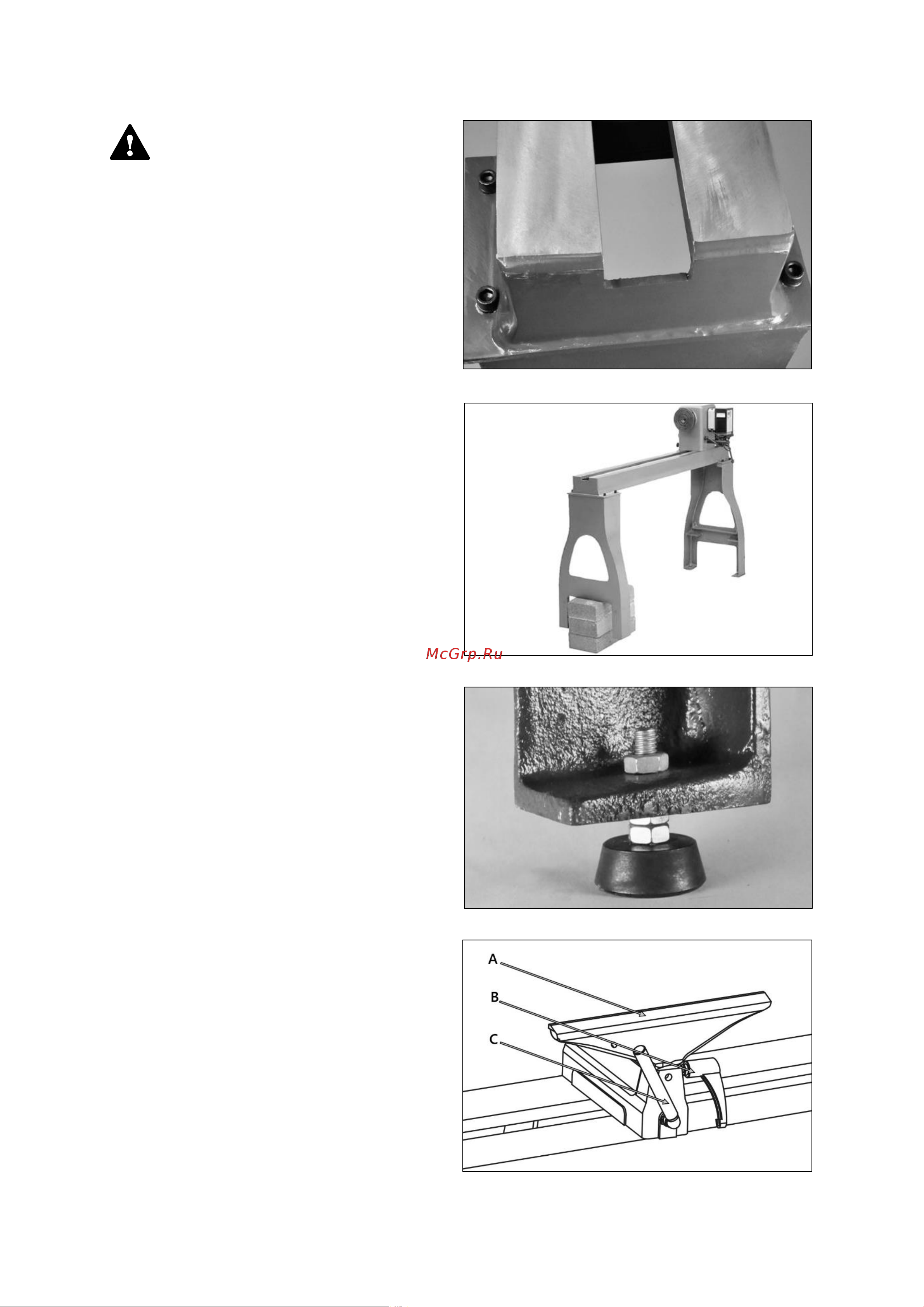

3.2 Установка опор станка
Не выполняйте сборку, если неко-
торые детали утеряны. Исполь-
зуйте данную инструкцию, чтобы
заказать недостающие запчасти.
Измерьте расстояние между установочными
отверстиями на станине и поставьте правую и
левую опоры примерно на этом расстоянии
друг от друга (~120 см), выровняйте их.
С помощью помощников или специального
оборудования осторожно поднимите станок
на опоры и совместите установочные
отверстия.
Прикрепите станок к опорам при помощи
восьми винтов М10-1.5×25 и пружинных шайб
10 мм (рис. 2).
Для дополнительной безопасности прикре-
пите станок к полу через установочные
отверстия в опорах (крепеж в комплект
поставки не входит). Или установите регули-
руемые ножки. Для этого переместите заднюю
бабку, подручник и переднюю бабку к одному
краю основания станка. Поднимите край
станка на опорные блоки (рис. 3).
Вставьте ножки в установочные отверстия
в опорах (рис. 4). На данном этапе полностью
не затягивайте верхнюю гайку. Удалите
опорные блоки. Проделайте те же шаги на
второй опоре.
Положите уровень на основание станка
и выполните необходимые регулировки. Если
вы используете ножки, чтобы выровнять
основание воспользуйтесь верхними гайками
и нижними контргайками. Затем затяните
гайки, чтобы зафиксировать настройки.
Если вы крепите станок к полу, используйте
прокладки, устанавливая их под опоры, чтобы
выровнять станок; затем затяните установоч-
ный крепеж.
Вставьте подручник A (рис. 5) в основание
подручника и затяните рукоятку В регулировки
подручника.
Рисунок 2.
Рисунок 3.
Рисунок 4.
Рисунок 5.
