15

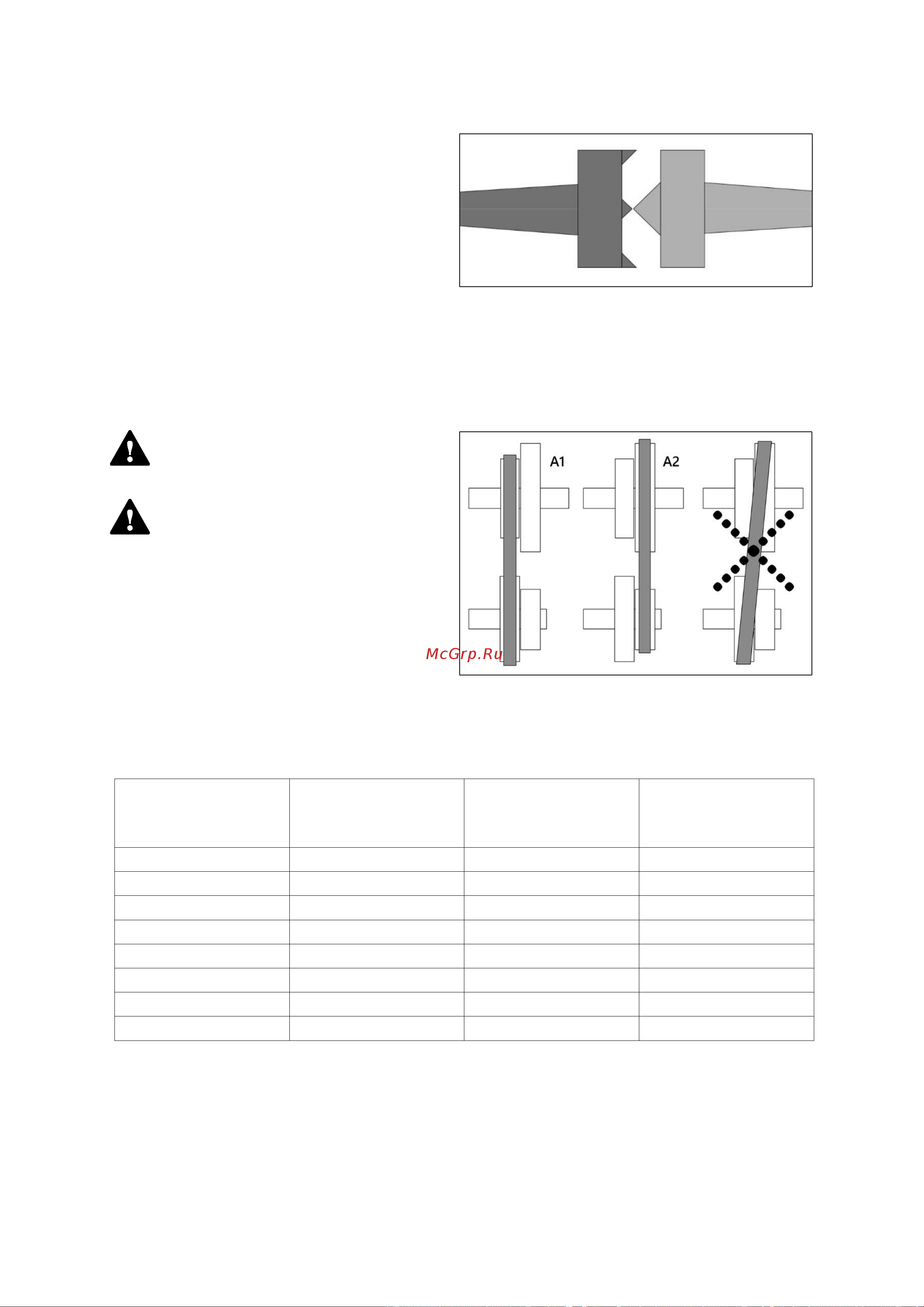

3.11 Центровка поводкового
патрона и вращающегося центра
Чтобы получить точные результаты точения и
безопасно эксплуатировать станок,
поводковый патрон передней бабки и
вращающийся центр задней бабки должны
быть центрированы друг относительно друга.
Для этого установите поводковый патрон и
вращающийся центр, придвиньте переднюю
бабку к задней.
Ослабьте рукоятку фиксатор положения передней бабки и наклоните переднюю баку так, чтобы
концы центров соприкоснулись (рис. 15), затем зафиксируйте переднюю бабку в таком
положении.
3.12 Регулировка скорости
При переключении диапазона
скоростей, электродвигатель
станка должен быть выключен.
При переключении скорости,
электродвигатель станка должен
быть запущен.
Станок имеет два диапазона скоростей
(рис. 16):
А1 – диапазон высоких оборотов от 100-
3200 об./мин.;
А2 – диапазон низких оборотов от 70 до
1300 об./мин.
Обратитесь к таблице рекомендованных скоростей (таблица 4), чтобы выбрать необходимую
скорость для обработки заготовки. Затем выберите нужный диапазон скоростей.
Таблица 4
Диаметр
заготовки, мм
Скорость
черновой обработки,
об./мин.
Скорость
стандартной
обработки, об./мин.
Скорость
шлифования,
об./мин.
До 50
1520
3200
3200
50÷100
760
1600
2480
100÷150
510
1080
1650
150÷200
380
810
1240
200÷250
300
650
1000
250÷300
255
540
830
300÷350
220
460
710
350÷400
190
400
620
Чтобы изменить скоростной диапазон, отключите станок от сети. Снимите переднюю панель C
(рис. 17) для доступа к ремню. При помощи шестигранного ключа (8 мм), ослабьте установочный
винт D электродвигателя, который находится под рукояткой натяжения E.
При помощи рукоятки Е натяжения ремня поднимите электродвигатель до конца вверх и затяните
установочный винт D.
Рисунок 15.
Рисунок 16.
