13
Таблица 3
Количество
секторов
Угол сектора,
град.
Порядок установки штифта (рис. 10)
А
В
С
1
360
1
-
-
2
180
1,7
-
-
3
120
1,5,9
-
-
4
90
1,4,7,10
-
-
6
60
1,3,5,7,9,11
-
-
8
45
1,4,7,10
-
-
9
40
1,5,9
3,7,11
1,5,9
12
30
1-12
-
-
18
20
1,3,5,7,9,11
1,3,5,7,9,11
1,3,5,7,9,11
24
15
1-12
-
-
36
10
1-12
1-12
1-12
Чтобы воспользоваться данной опцией, поместите штифт B (рис. 8) в одно из отверстий С в перед-
ней бабке. Он будет удерживать шпиндель и заготовку в нужном положении.
3.8 Установка и снятие поводкового
патрона
Чтобы установить поводковый патрон
отключите станок от сети, снимите планшайбу,
если она установлена на шпинделе.
Убедитесь, что ответные поверхности повод-
кового патрона и шпинделя не загрязнены.
Вставьте конусообразный конец патрона
в шпиндель и протолкните вперед (рис. 11).
Убедитесь, что поводковый патрон прочно
закреплен.
Чтобы снять поводковый патрон, вставьте
выколотку (рис. 12) в отверстие в противопо-
ложном конце шпинделя и слегка постучите,
придерживая патрон.
Уберите и храните выколотку в безопасном
месте после использования.
Перед началом эксплуатации убедитесь, что
поводковый патрон передней и вращаю-
щийся центр задней бабки соосны друг другу
(п.п. 3.11).

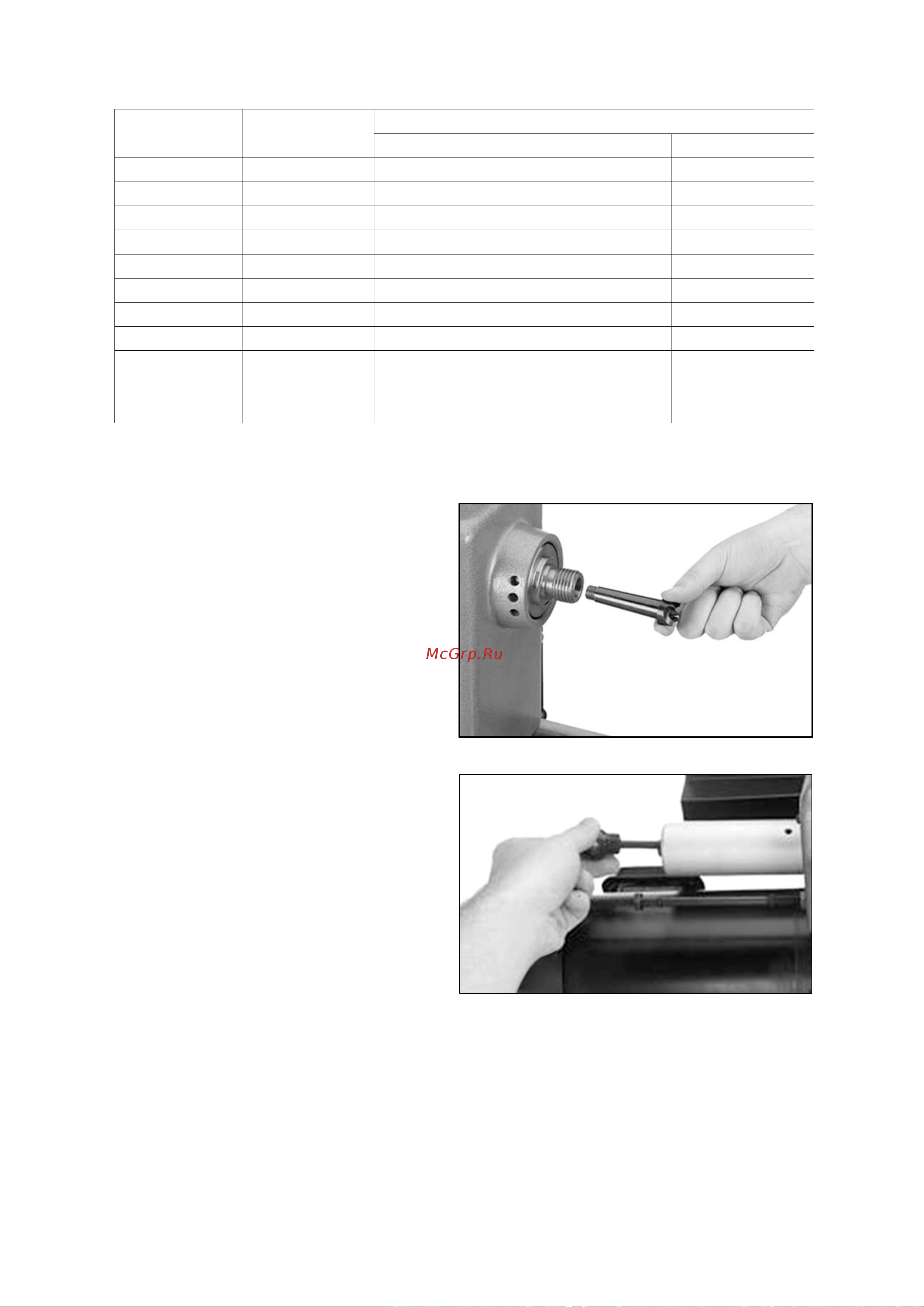

Рисунок 11.
Рисунок 12.
