12
Под передней бабкой находится контргайка,
которую требуется иногда подтягивать, чтобы
сохранить прочное положение передней
бабки на основании станка. Поворачивайте ее
понемногу, чтобы достичь нужного прижима.
Для поворота передней бабки отключите
станок от сети. Ослабьте фиксатор А (рис. 7).
Потяните за плунжер F (рис. 6) и поверните
переднюю бабку в нужное положение.
Для фиксации положения передней бабки,
вставьте плунжер F, убедитесь, что он вошел в
зацепление с передней бабкой.
Плунжер F может фиксировать переднюю
бабку в положениях 45, 90, 135, 180, 270 и 360
градусов.
После установки нужного положения,
затяните рукоятку А блокировки положения
передней бабки (рис. 7).
3.6 Установка планшайбы
Отключите станок от сети.
Устанавливайте планшайбу при
снятом поводковом патроне.
Чтобы установить планшайбу на переднюю
бабку, нажмите и удерживайте фиксатор А
блокировки шпинделя, вращая шпиндель
рукой до тех пор, пока фиксатор не войдет
в паз шпинделя (рис. 8). Накрутите планшайбу
на шпиндель до упора.
Чтобы планшайба и заготовка не отделились
от шпинделя во время работы, планшайба
должна быть прочно вкручена в шпиндель
и зафиксирована при помощи трех установоч-
ных винтов A (рис. 9).
Чтобы снять планшайбу с передней бабки,
отключите станок от сети и выполните шаги,
описанные выше, в обратном порядке.
3.7 Секторное перемещение
Всегда отключайте станок от сети при использовании опции секторного
перемещения на данном станке. Не запускайте станок, если штифт вставлен
в шпиндель.
Секторное перемещение заготовки на токарном станке используется для операций, которые
требуют выдерживать одинаковое расстояние по длине окружности заготовки.
Если вставить штифт в одно из трех внешних отверстий в корпусе передней бабки и одновременно
в одно из двенадцати внутренних отверстий шпинделя, то можно расположить заготовку в одном
из заданных положений (рис. 10) (таб. 3).

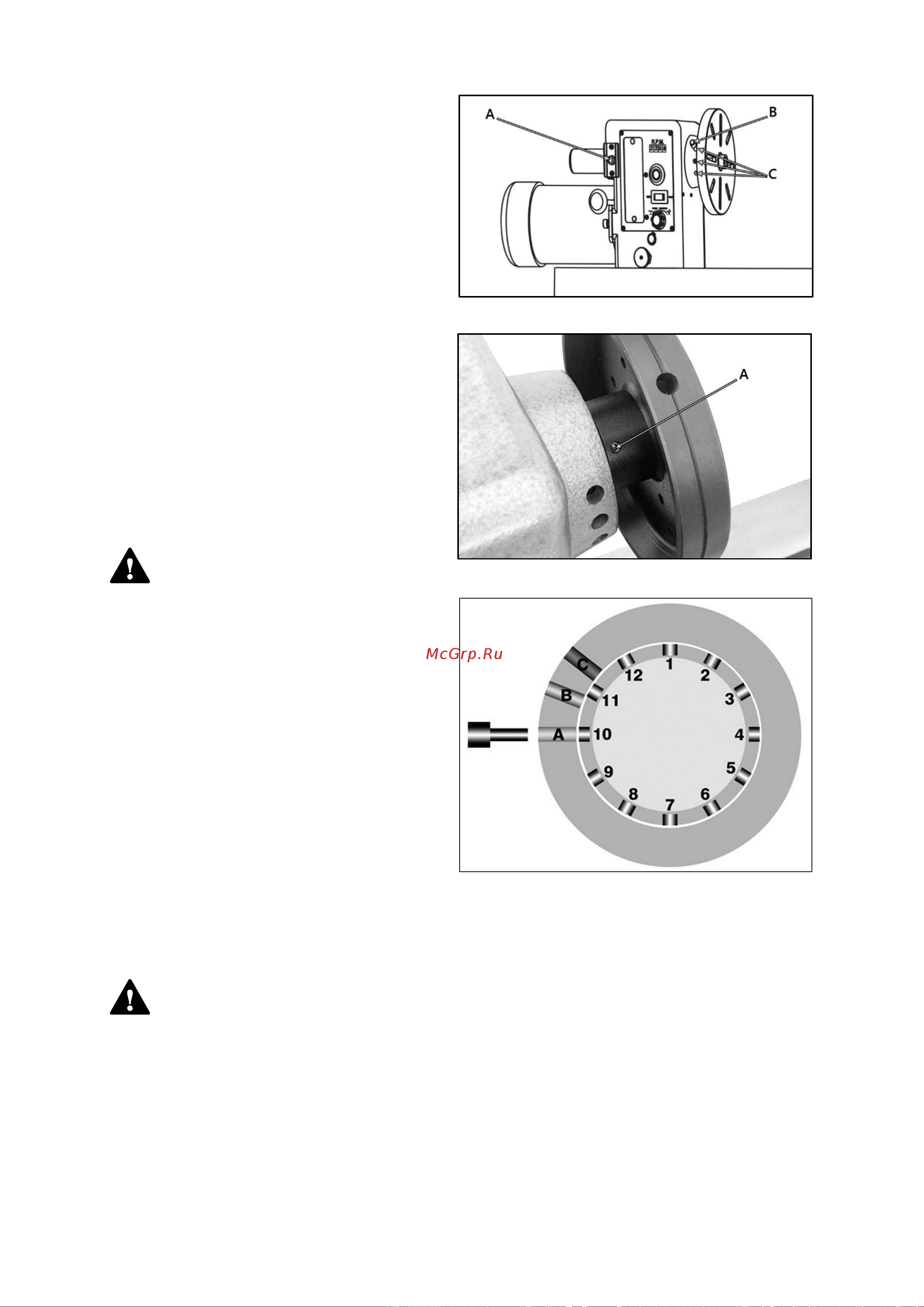

Рисунок 8.
Рисунок 9.
Рисунок 10.
