3.9 Регулировка положения задней бабки

Под основанием задней бабки находится контргайка, которую требуется иногда

подтягивать, чтобы сохранить прочное положение задней бабки на основании

станка.

Чтобы переместить заднюю бабку, ослабьте

рукоятку фиксации Е задней бабки (рис. 13)

и переместите заднюю бабку в необходимое

положение. Зафиксируйте ее на станине при

помощи рукоятку фиксации Е.

Пиноль D задней бабки может выдвигаться до

100 мм из корпуса. Вы можете перемещать её,

ослабив рукоятку В фиксации пиноли и вра-

щая маховик А.

Убедитесь, что рукоятки фиксации затянуты

перед началом работы на токарном станке.

3.10 Установка и снятие

вращающегося центра задней

бабки

Во время операции точения,

патрон задней бабки должен быть

зафиксирован. Перед тем как

затянуть рукоятку фиксации положения

патрона, необходимо выровнять ее

положение относительно паза в патроне.

Чтобы установить вращающийся центр

в пиноль задней бабки, ослабьте рукоятку

фиксации В положения пиноли (рис. 13) и вра-

щайте маховик А перемещения пиноли задней

бабки до тех пор, пока пиноль D не выдвинется

на расстояние в 25 мм.

Перед тем как вставить вращающийся центр C, убедитесь, что ответные поверхности

вращающегося центра и пиноли не загрязнены.

Вставьте вращающийся центр конусообразным краем в пиноль задней бабки.

Убедитесь, что центр рукоятки фиксации В положения пиноли находится на одной линии с пазом

F пиноли (рис. 14).

Зафиксируйте положение пиноли, затянув рукоятку B.

Чтобы снять вращающийся центр с задней бабки ослабьте рукоятку фиксации В (рис. 13),

положите чистую ткань под вращающийся центр и пиноль или наденьте перчатку, чтобы поймать

центр во время снятия.

Поворачивайте маховик А задней бабки против часовой стрелки. Пиноль задней бабки войдет

обратно в корпус и вытолкнет центр.

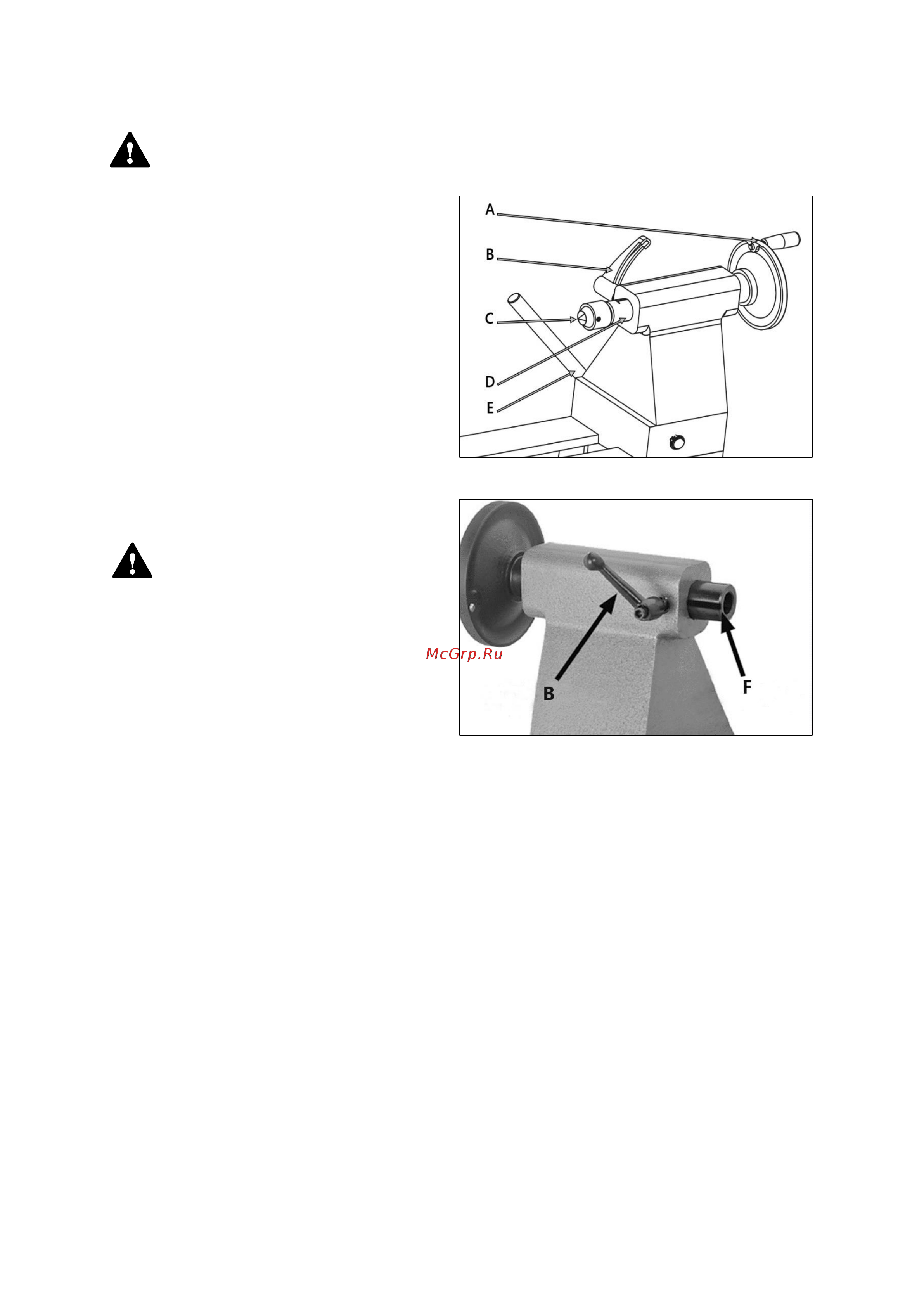

Рисунок 13.

Рисунок 14.
