11
после непродолжительного времени работы,
так как в период приработки новый ремень
может незначительно растянуться.
Замена приводного ремня
1. Открутите ручку (А, Рис. 11) и снимите
защитное ограждение ремня (В, Рис. 11).
2. Снимите заднюю панель (С, Рис. 11),
открутив 4 винта с плоской головкой с
помощью крестовой отвертки.
3. Ослабьте верхнюю шестигранную гайку
(А, Рис. 13) на подмоторной плите и
поднимите двигатель, чтобы создать
провисание приводного ремня. Снимите
приводной ремень с обоих шкивов.
4. Заведите новый ремень на верхний и
нижний шкивы и натяните его
надлежащим образом (см. раздел
«Натяжение приводного ремня»).
5. Установите на место заднюю панель и
защитное ограждение ремня (Рис. 11).
Перемещение фуговального упора
Упор можно перемещать вперед и назад в
поперечном направлении стола. При этом он
наклоняется на 45 градусов вперед и назад и
фиксируется в этих положениях, а также в
вертикальном (под углом 90 градусов), с
помощью ограничителей.
Чтобы переместить упор вперед или
назад:
1. Ослабьте ручку фиксации (А, Рис. 14).
2. Сдвиньте весь узел упора в нужное
положение и затяните ручку фиксации (А,
Рис. 14). В передней части упора
установлен пластмассовый буфер для
защиты поверхности стола от царапин
при перемещении упора.
ПРИМЕЧАНИЕ: если ручка фиксации (А, Рис.
14) расположена неудобно, то ее положение
можно отрегулировать. Ослабьте две
шестигранные гайки под кронштейном упора
(Рис. 15). Установите ручку в нужное
положение и снова затяните шестигранные
гайки. Не перетягивайте их, так как это может
затруднить перемещение упора по
кронштейну.
Чтобы наклонить упор вперед:
Упор можно наклонить вперед на любой угол
до 45 градусов.
1. Ослабьте зажимную рукоятку (В, Рис. 14).
2. Поворачивайте маховик (С, Рис. 14),
чтобы выставить по шкале (D, Рис. 14)
нужный угол наклона. Либо можно

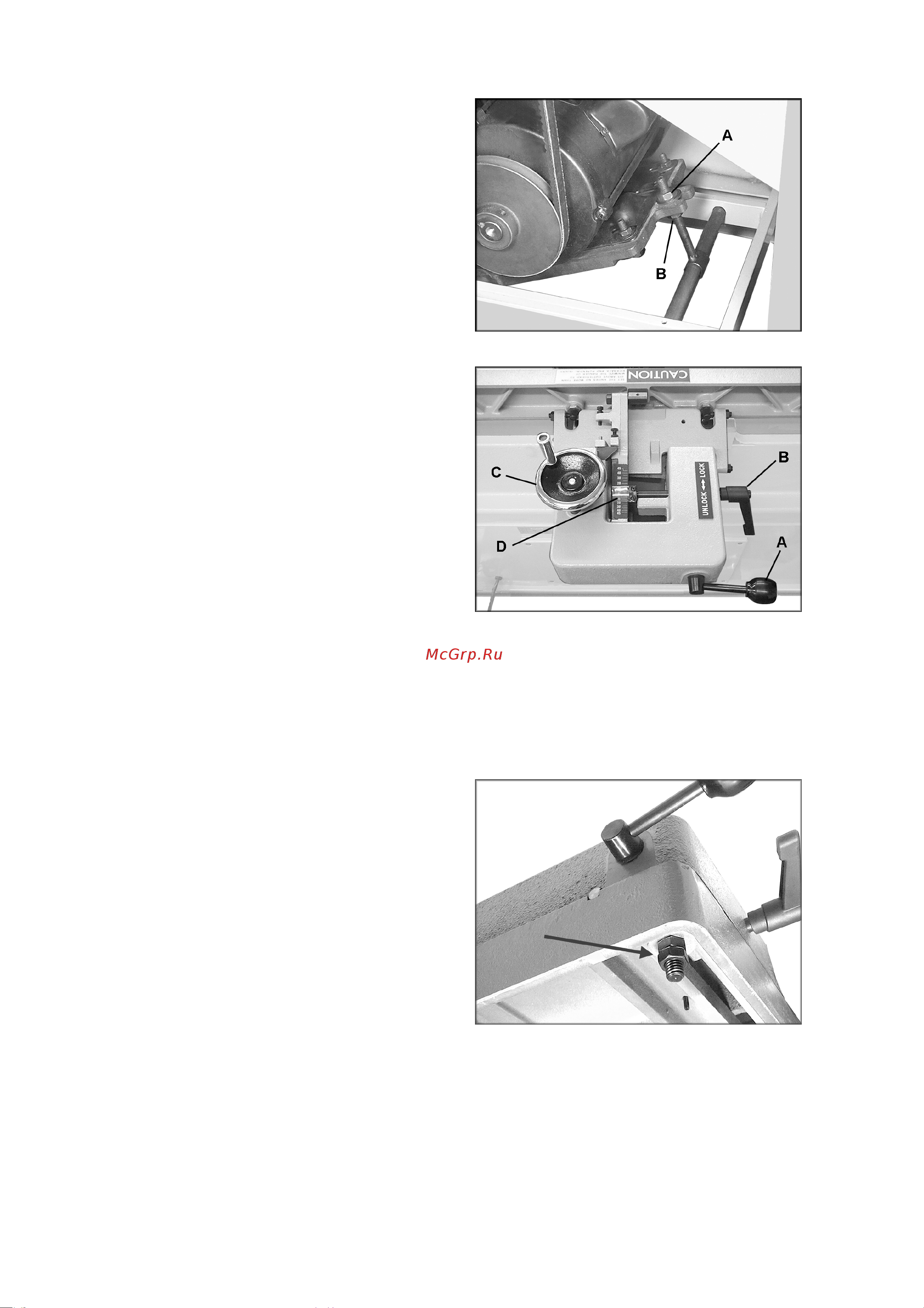

Рис. 13
Рис. 14
Рис. 15
