8
Не используйте абразивный материал.
Не допускайте попадания растворителя
на пластиковые или резиновые части
станка, так как они могут быть
повреждены.
Будьте осторожны
при очистке станка
вблизи строгального
вала! Ножи
фуговального станка очень острые.

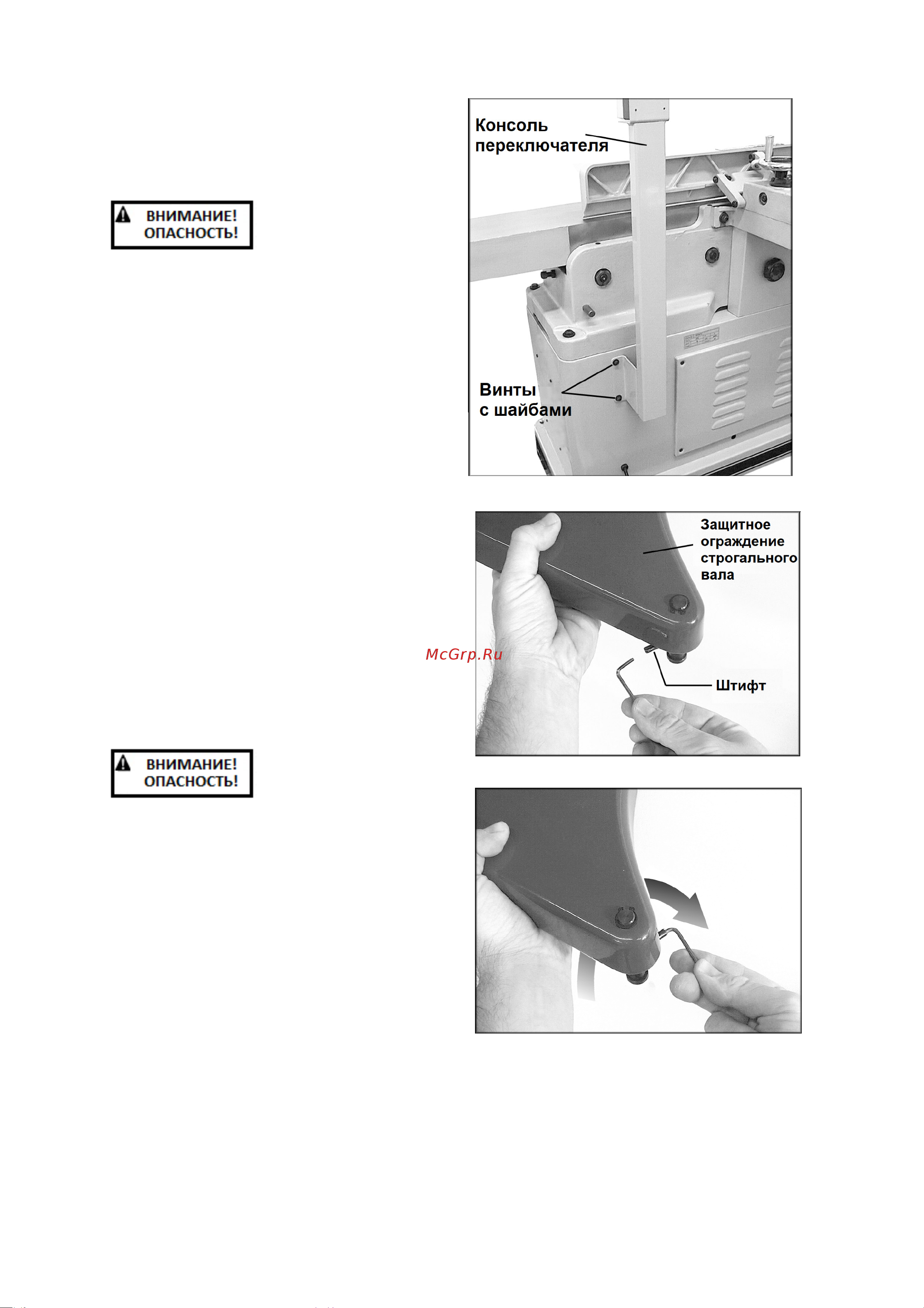

Установка консоли переключателя
1. При транспортировке консоль
переключателя находится в
горизонтальном положении. Выкрутите
четыре винта с внутренним
шестигранником и плоские шайбы на
кронштейне консоли переключателя (Рис.
3) с помощью 5 мм шестигранного ключа.
При этом консоль следует придерживать,
чтобы она не упала.
2. Установите консоль переключателя
вертикально, как показано на Рис. 3, и
совместите четыре отверстия в
кронштейне с четырьмя отверстиями в
тумбе станка.
3. Вставьте в отверстия четыре винта с
внутренним шестигранником и четыре
плоские шайбы, как показано на Рис. 3.
4. Плотно затяните винты с помощью
шестигранного ключа.
Установка защитного ограждения
строгального вала
Ножи фуговального
станка очень острые.
Будьте осторожны
при работе с ножами
или вблизи них.
Защитное ограждение строгального вала
оснащено пружинным механизмом, который
при установке ограждения на станок следует
надлежащим образом натянуть.
Порядок установки защитного ограждения
строгального вала:
1. Вставьте шестигранный ключ или другой
подходящий предмет в штифт
пружинного механизма защитного
ограждения строгального вала (Рис. 4).
2. С помощью ключа поверните штифт по
часовой стрелке, как показано на Рис. 5,
и удерживайте его в этом положении.
3. Опустите ось ограждения в отверстие на
притворе станка. См. Рис. 6. Защитное
ограждение следует опустить достаточно
низко, чтобы канавка на его оси совпала
Рис. 3
Рис. 4
Рис. 5
