24
оператору, производя седлообразный
рез.

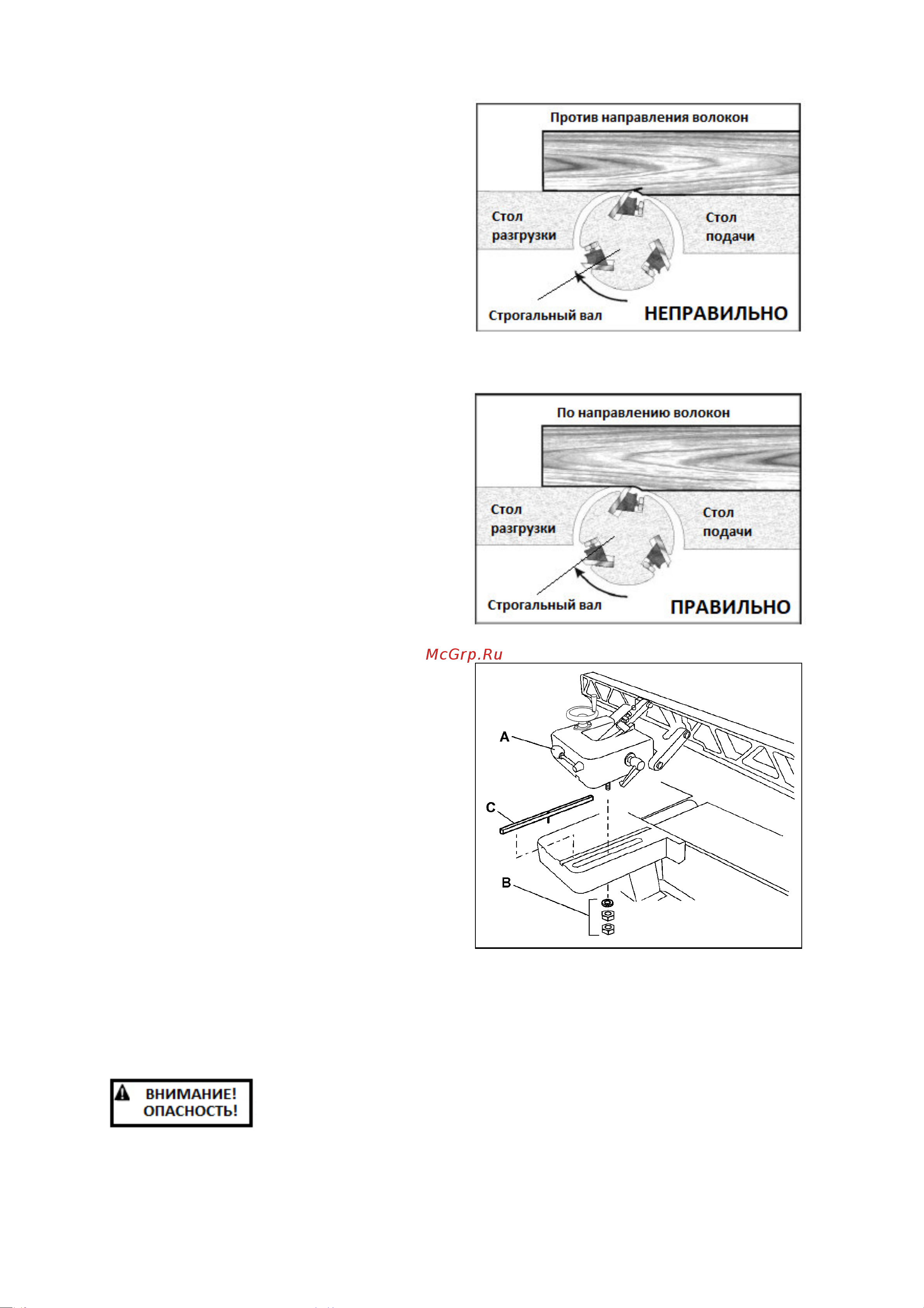

Направление волокон древесины
Не допускайте подачу заготовки в
фуговальный станок против направления
волокон древесины. Это приведет к
откалыванию или расщеплению кромок. См.
Рис. 44. Для получения ровной и гладкой
поверхности осуществляйте подачу в
соответствии с направлением волокон
древесины, как показано на Рис. 45.
Косой рез
При фуговании плоской поверхности или
торца древесины с наплывами и наростами
или такой разновидности клена как «птичий
глаз» часто можно испортить или поцарапать
обрабатываемую поверхность. Это
происходит потому, что время от времени
ножи режут поперек волокон древесины.
Чтобы не допустить повреждения
поверхности подобного материала,
необходимо немного отклонить заготовку,
таким образом она будет пересекаться с
ножами под углом.
Косой рез можно выполнить с помощью
упора:
1. Ослабьте ручку фиксации (А, Рис. 46) и
открутите 2 шестигранные гайки с
шайбами (В, Рис. 46), придерживая упор
на кронштейне. Снимите узел упора.
2. Извлеките шпонку (С, Рис. 46) из
кронштейна упора. При необходимости
для извлечения можно воспользоваться
шлицевой отверткой, поддев ею один
конец шпонки.
3. Установите узел упор под нужным углом
поперек строгального вала. См. Рис. 47.
Прикрутите упор к кронштейну с
помощью шестигранных гаек и шайб (В,
Рис. 46), затем затяните ручку фиксации
упора (А, Рис. 46).
ПРИМЕЧАНИЕ: при установке узла упора
обратно в его обычное положение сначала
вставьте назад шпонку (С, Рис. 46) в паз.
Техническое
обслуживание
Перед проведением
технического
обслуживания
отключите станок от
источника питания. Несоблюдение
данного предписания может стать
Рис. 44
Рис. 45
Рис. 46
