частей станка. Просто потяните за рукоятку и
поверните ее, затем отпустите, убедившись
при этом, что она правильно встала на
место.
Регулировка стола и ножей
Для точного фугования необходимо
обеспечить выполнение как минимум трех
условий:
1. Столы подачи и разгрузки должны
располагаться в одной плоскости.
2. Ножи или ножевые пластины должны
быть установлены в строгальном валу
таким образом, чтобы высшая точка дуги
режущей кромки ножа была на одном
уровне со столом разгрузки.
3. На стандартном строгальном валу ножи
должны располагаться параллельно
столу разгрузки по всей своей длине.
Ниже приведены инструкции по
выравниванию столов и ножей.
Установка столов в одной
плоскости
Для достижения оптимальной
производительности фуговального станка
столы подачи и разгрузки должны
располагаться в одной плоскости, а значит
быть параллельны друг другу в продольном
и поперечном направлениях. Если
параллельность столов в обеих плоскостях
нарушена, обработанная заготовка может
иметь незначительное сужение по ширине
или длине.
На заводе-изготовителе столы были
выровнены надлежащим образом. Однако,
если есть подозрения, что в процессе
транспортировки могло произойти смещение
столов, то оператор должен перепроверить
правильность их расположения. Также, при
эксплуатации станка следует регулярно
проверять столы на параллельность, и, при
необходимости, производить их регулировку.
В приведенном ниже порядке действий
используется стальная поверочная линейка,
точности которой обычно достаточно для
проведения регулировки положения столов.
Данный порядок действий описывает
процедуру установки параллельности стола
разгрузки; для регулировки стола подачи
выполните аналогичные шаги.
1. Отключите станок от источника питания.
2. Снимите защитное ограждение
строгального вала, ослабив
установочный винт (Рис. 6), затем
выведите ось ограждения из отверстия.

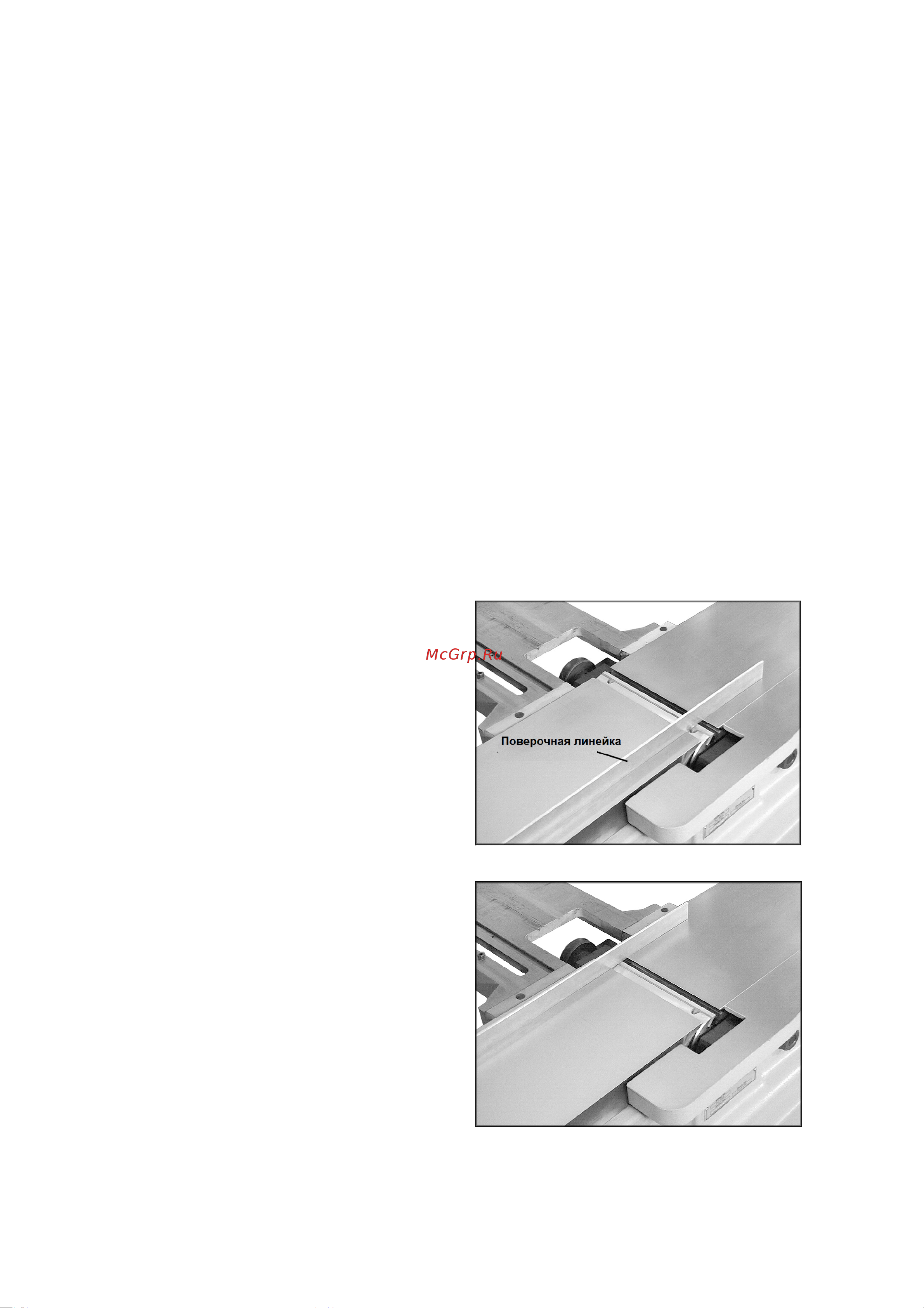

Рис. 19
Рис. 20
