12
положить на стол скошенную заготовку
вплотную к упору и поворачивать
маховик (С, Рис. 14), пока угол наклона
упора не будет равен углу скоса
заготовки.
3. Затяните зажимную рукоятку (В, Рис. 14).
Чтобы наклонить упор назад:
Упор можно наклонить назад на угол до 45
градусов (на общий угол от поверхности
стола 135 градусов).
1. Ослабьте зажимную рукоятку (В, Рис. 16).
2. Выщелкните стопорный блок для
установки упора под углом 90° (Е, Рис.
16).
3. Поворачивайте маховик (С, Рис. 16),
чтобы выставить по шкале (D, Рис. 16)
нужный угол наклона. Либо можно
положить на стол скошенную заготовку
вплотную к упору и поворачивать
маховик (С, Рис. 16), пока угол наклона
упора не будет равен углу скоса
заготовки.
4. Затяните зажимную рукоятку (В, Рис. 16).
ВАЖНО: когда операция, для которой
требовалось наклонить упор, будет
завершена, а упор возвращен в
вертикальное положение (под углом 90°), не
забудьте вставить стопорный блок (F, Рис.
16) обратно в его исходное положение.
Ограничители упора
Периодически проверяйте точность угла
наклона упора на 90° и 45° с помощью
регулируемого угольника или станочного
угломера. Если требуется регулировка,
выполните следующие действия:
Регулировка ограничителя упора под
углом 90°
1. Регулировка 90° ограничителя
производится с помощью винта (F, Рис.
16) и стопорного блока (Е, Рис. 16).
2. Ослабьте зажимную рукоятку (В, Рис. 16)
и шестигранную гайку на винте (F, Рис.
16).
3. Установите угломерное устройство под
углом 90° и поставьте его на стол
вплотную к упору.
4. Сдвигайте упор, пока он не будет плотно
прилегать к угломерному устройству.
Закручивайте винт (F, Рис. 16) до тех пор,
пока он не коснется стопорного блока (E,
Рис. 16).
5. Затяните шестигранную гайку на винте
(F, Рис. 16) и зажимную рукоятку (В, Рис.

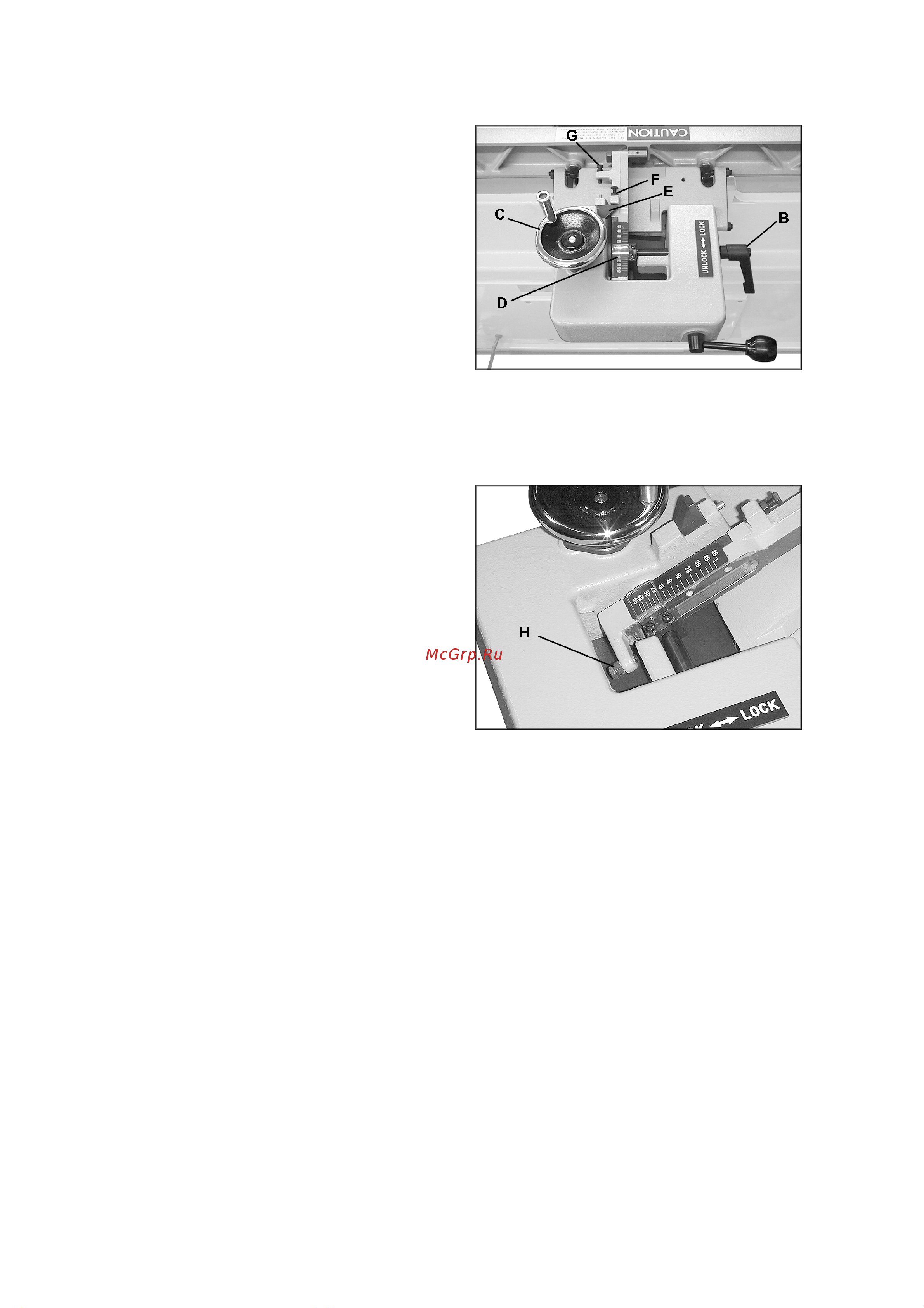

Рис. 16
Рис. 17
