16
12. В отверстии закручены два установочных
винта. С помощью 4 мм шестигранного
ключа (В, Рис. 22) ослабьте верхний
винт, поворачивая ключ против часовой
стрелки. Извлеките верхний
установочный винт из отверстия.
13. Ослабьте нижний крепежный винт (не
выкручивайте его), откручивая его против
часовой стрелки с помощью
шестигранного ключа.
14. Поворачивайте шестигранную гайку (С1,
Рис. 22) с помощью 32 мм гаечного
ключа. Данная регулировка очень
чувствительна, поэтому ее следует
производить аккуратно.
ПРИМЕЧАНИЕ: направление
закручивания шестигранных гаек с левой
и правой резьбой отличается; если
используется гайка с правой резьбой (С1,
Рис. 22), то чтобы поднять данную
сторону стола, гайку следует крутить по
часовой стрелке, а чтобы опустить –
против часовой. Гайку с левой резьбой
(С2, Рис. 22) следует крутить наоборот.
15. С помощью поверочной линейки
проверяйте параллельность столов до
завершения регулировки
16. По завершении регулировки затяните
нижний установочный винт с помощью
шестигранного ключа (В, Рис. 22).
17. Вставьте и затяните верхний
установочный винт.
18. Снова вставьте заглушку (А, Рис. 22),
чтобы в отверстие не попадали пыль и
опилки.
Установка ножей на нужную
высоту параллельно столу
разгрузки
Для точного фугования поверхность стола
разгрузки должна быть выровнена с верхней
точкой дуги, по которой располагаются
ножевые пластины строгального вала Helical.
Предварительная установка ножей
производится на заводе-изготовителе.
Однако, перед работой на станке
необходимо проверить взаимное
расположение ножей и стола разгрузки, и,
при необходимости, произвести регулировку.
В моделях станков со строгальным валом
Helical регулировка ножей по высоте не
требуется. После установки ножи уже стоят в
нужном положении. Однако, может
понадобиться регулировка высоты стола

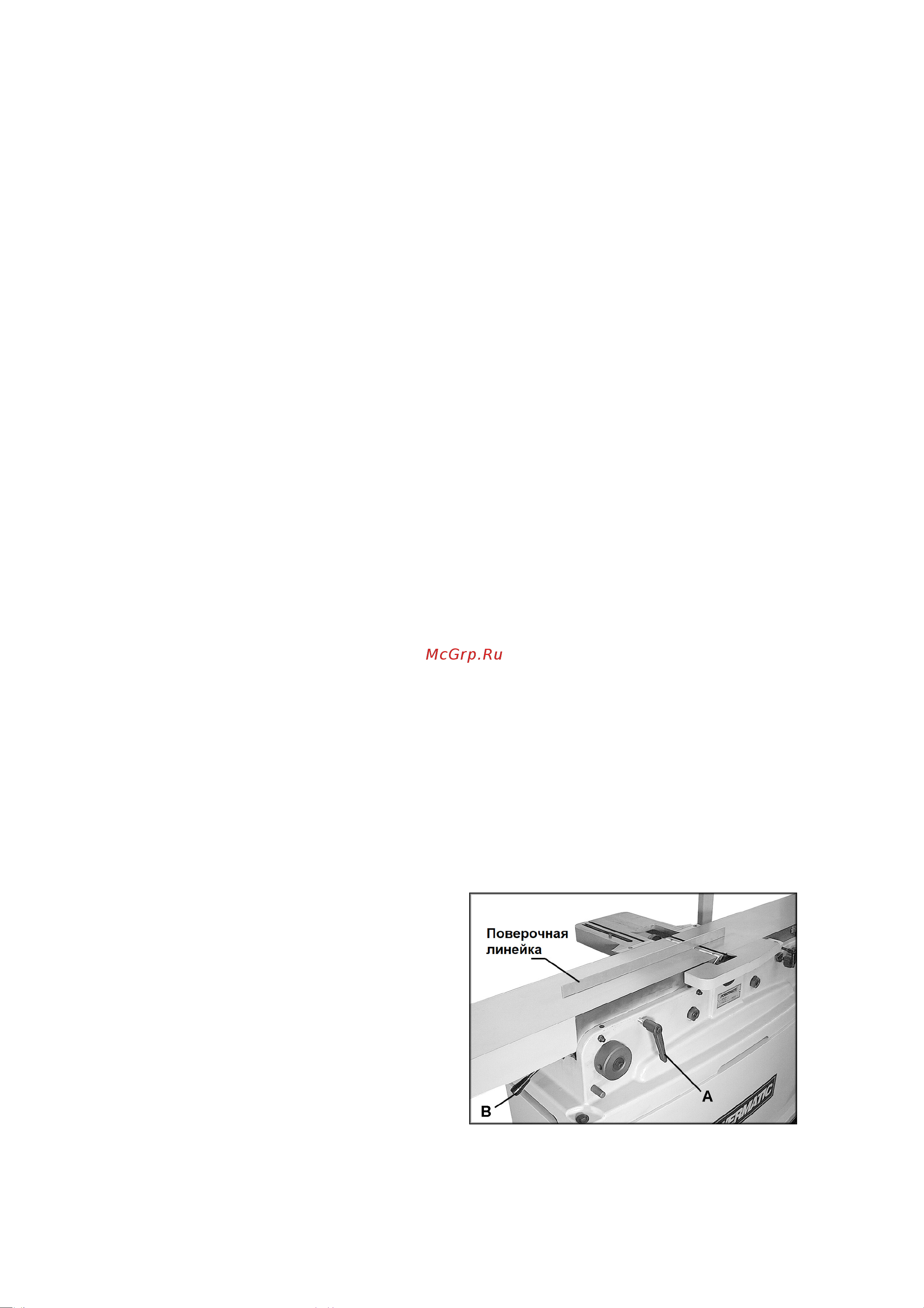

Рис. 23
