17
разгрузки по отношению к режущим кромкам
ножей. Ниже приведен порядок действий для
регулировки высоты стола разгрузки.
Ножи очень острые;
при работе с ними
будьте осторожны и
не торопитесь.
Чтобы отрегулировать положение стола
разгрузки по отношению к ножам, выполните
следующие шаги:
1. Отключите станок от источника питания.
2. С помощью рычага (В) поднимите стол
разгрузки, ослабив ручку фиксации (А,
Рис. 23).
3. Положите на стол разгрузки поверочную
линейку так, чтобы она располагалась
над центральной частью строгального
вала, как показано на Рис. 23 и 24.
4. Проверните строгальный вал с помощью
ремня или шкива так, чтобы кромка
одного из ножей оказалась в наивысшей
точке. Не беритесь за строгальный вал,
чтобы провернуть его.
5. Опускайте стол разгрузки, пока
поверочная линейка не коснется ножа,
как показано на Рис. 24. Слегка
покачайте строгальный вал с помощью
ремня, чтобы убедиться, что в высшей
точке кромки нож касается линейки.
6. Зафиксируйте стол разгрузки на
выставленной высоте, затянув ручку (А,
Рис. 23).

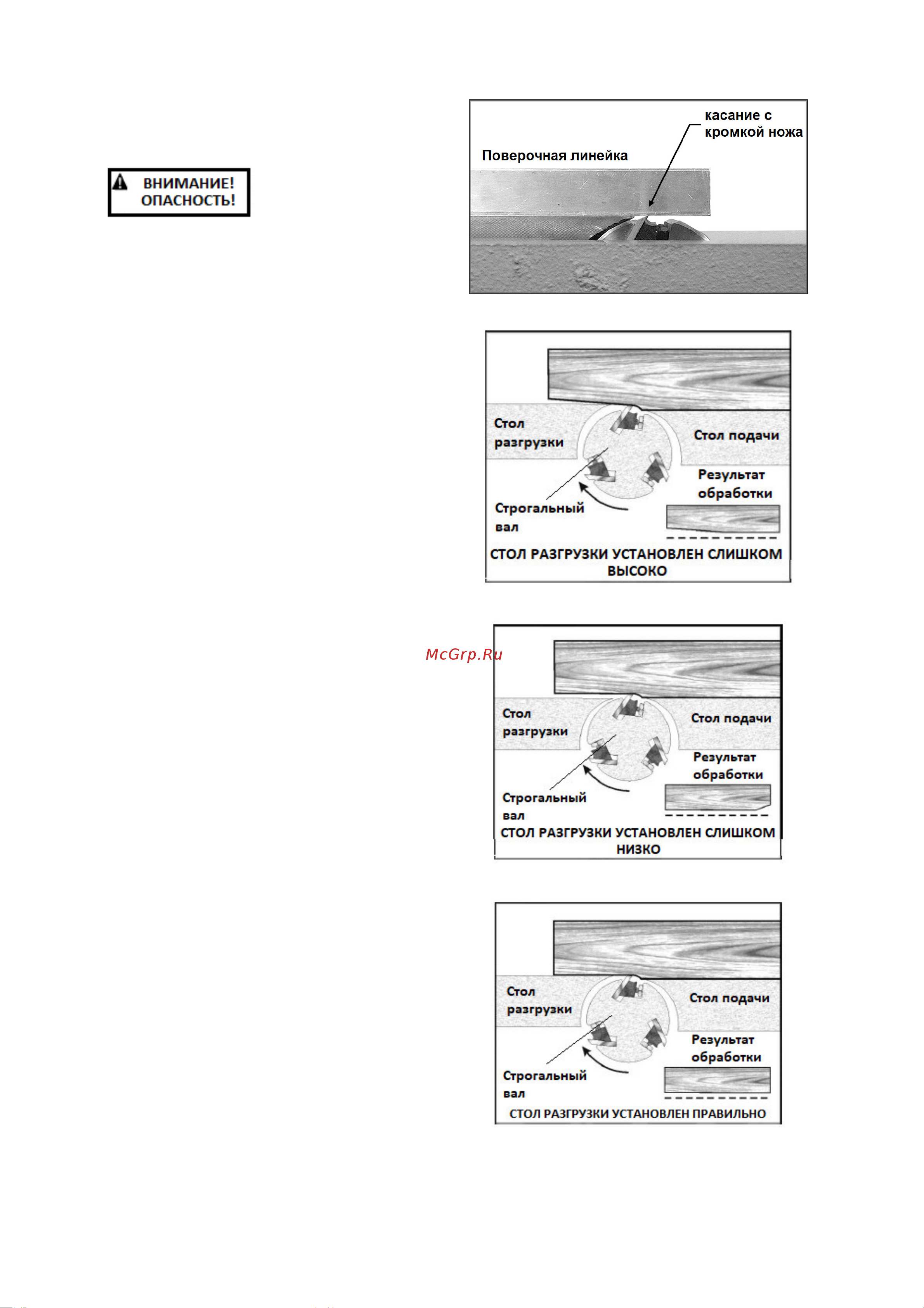

Важное значение выравнивания ножей с
поверхностью стола разгрузки
проиллюстрирована на примерах его
неправильной установки:
Если стол разгрузки установлен слишком
высоко, обработанная поверхность заготовки
будет иметь изгиб. См. Рис. 25.
Если стол разгрузки установлен слишком
низко, то может получиться скол или выемка.
См. Рис. 26.
На Рис. 27 показана правильная установка
уровня стола разгрузки по отношению к
ножам. Заготовка твердо опирается на оба
стола без образования пространства под ее
обработанной частью.
Теперь стол разгрузки зафиксирован на
нужной высоте вровень с режущей кромкой
ножей. ПРИМЕЧАНИЕ: после выставления
стола разгрузки на необходимую высоту ее
не следует менять за исключением случаев,
когда нужно произвести специальные
операции или после замены ножей.
Рис. 24
Рис. 25
Рис. 26
Рис. 27
