3. Сместите узел упора до конца назад или
полностью снимите его со станка
(указания по демонтажу упора приведены
на стр. 13).
4. Ослабьте ручку фиксации стола
разгрузки (А, Рис. 23). С помощью
подъемной рукоятки (В, Рис. 23)
поднимите стол разгрузки выше
строгального вала.
5. Положите на стол разгрузки поверочную
линейку так, чтобы она также
располагалась и над столом подачи. См.
Рис. 19.
6. Поднимайте стол подачи до тех пор, пока
он не коснется поверочной линейки.
Чтобы поднять стол подачи, ослабьте
ручку фиксации (А, Рис. 28) и поднимите
регулировочный рычаг (В, Рис. 28). Когда
стол коснется поверочной линейки,
затяните ручку фиксации (А, Рис. 28).
7. Поверочная линейка должна равномерно
лежать на обоих столах без зазоров.
Сдвиньте линейку к задней части стола
разгрузки и повторите проверку
регулировки. См. Рис. 20.
8. Если поверочная линейка опирается на
столы неравномерно, необходимо
отрегулировать переднюю или заднюю
часть стола, чтобы столы располагались
в одной плоскости. Выполните
следующие шаги:
9. Каждый стол оснащен эксцентриковым
регулировочным устройством – по два
сзади и спереди (С, Рис. 22 показано
одно из устройств).
ПРИМЕЧАНИЕ: спереди станка два
внешних эксцентрика спрятаны под
крышками.
Снимите крышки, чтобы открыть доступ к
эксцентрикам. С помощью 6 мм
шестигранного ключа открутите винт с
внутренним шестигранником с плоской
шайбой, расположенные в центре, и
ослабьте установочные винты на крышке
(на Рис. 21 показано одно из двух
отверстий под винты). ПРИМЕЧАНИЕ: В
одном из отверстий закручены два винта;
выкрутите верхний винт и ослабьте
нижний.
Снимите крышки, чтобы открыть доступ к
эксцентрикам.
10. Снимите крышки, чтобы открыть доступ к
эксцентрикам.
11. Извлеките заглушку (А, Рис. 22) из
отверстия в той части стола, где
требуется регулировка.

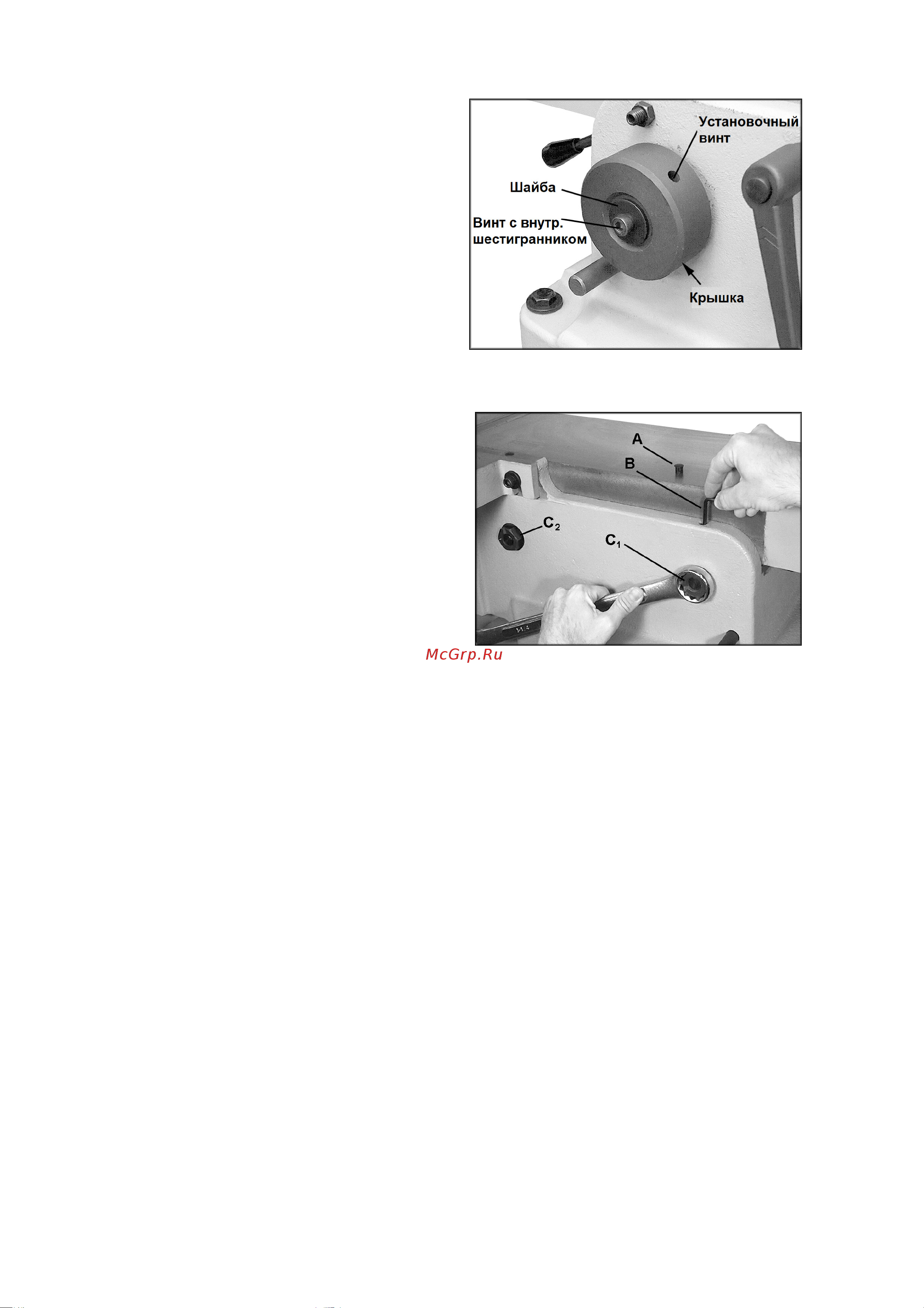

Рис. 21
Рис. 22
(показана задняя сторона стола разгрузки)
