VTS sp. z o.o.
Al. Grunwaldzka 472 A, 80-309 Gdańsk
NIP 587-159-96-75; REGON 22007957000000;
Sąd Rejonowy Gdańsk Północ w Gdańsku, Wydział VII Gospodarczy KRS
KRS 0000239557; kapitał zakładowy 50 000 PLN
www.vtsgroup.com
11 / 17
периодически опрашивает все подключенные
ведомые устройства. Данные перемещаются по
одной линии в обоих направлениях.
Один или несколько EC приводов могут быть
подключены к контроллеру (или ведущему) с
использованием стандартизированного
интерфейса RS-485. Максимальное количество
приводов Compacto EC, подключенных к сети,
составляет 32. Если к ведущему устройству
подключено более одного преобразователя
частоты, используйте параллельные соединения.
Клемма 3 для 370 Вт или клемма 10 для 750 Вт
подключена к сигналу TX +, RX +, а клемма 4
для 370 Вт или клемма 11 для 750 Вт подключена
к сигналу TX-, RX-.
7.
СВЯЗЬ
7.1
Протокол MODBUS RTU
Протокол MODBUS RTU основан на
встроенном интерфейсе RS-485 (EIA-485).
RS-485 представляет собой двухпроводной
шинный интерфейс, который позволяет
использовать многоточечную топологию
сети, то есть узлы могут быть подключены
как шина (последовательная цепь) или
через отводящие кабели от общей
магистральной линии.
В приводах VTS используется
двухпроводная система, в которой связь
между ведущим и ведомым устройствами
является полудуплексной, то есть она не
может одновременно передавать и
принимать данные. Каждый сигнал
использует одну линию витой пары. Сигнал
на одном проводе в идеале является полной
противоположностью сигнала на втором
проводе. Поскольку RS-485 является
многоточечной системой связи, все
устройства подключены к одному кабелю
витой пары.
Modbus RTU использует архитектуру
«ведущий / ведомый», где каждое ведомое
устройство имеет свой уникальный адрес
отвечает только на пакеты, адресованные
этому устройству.
Пакеты генерируются ведущим
устройством (контроллером), который

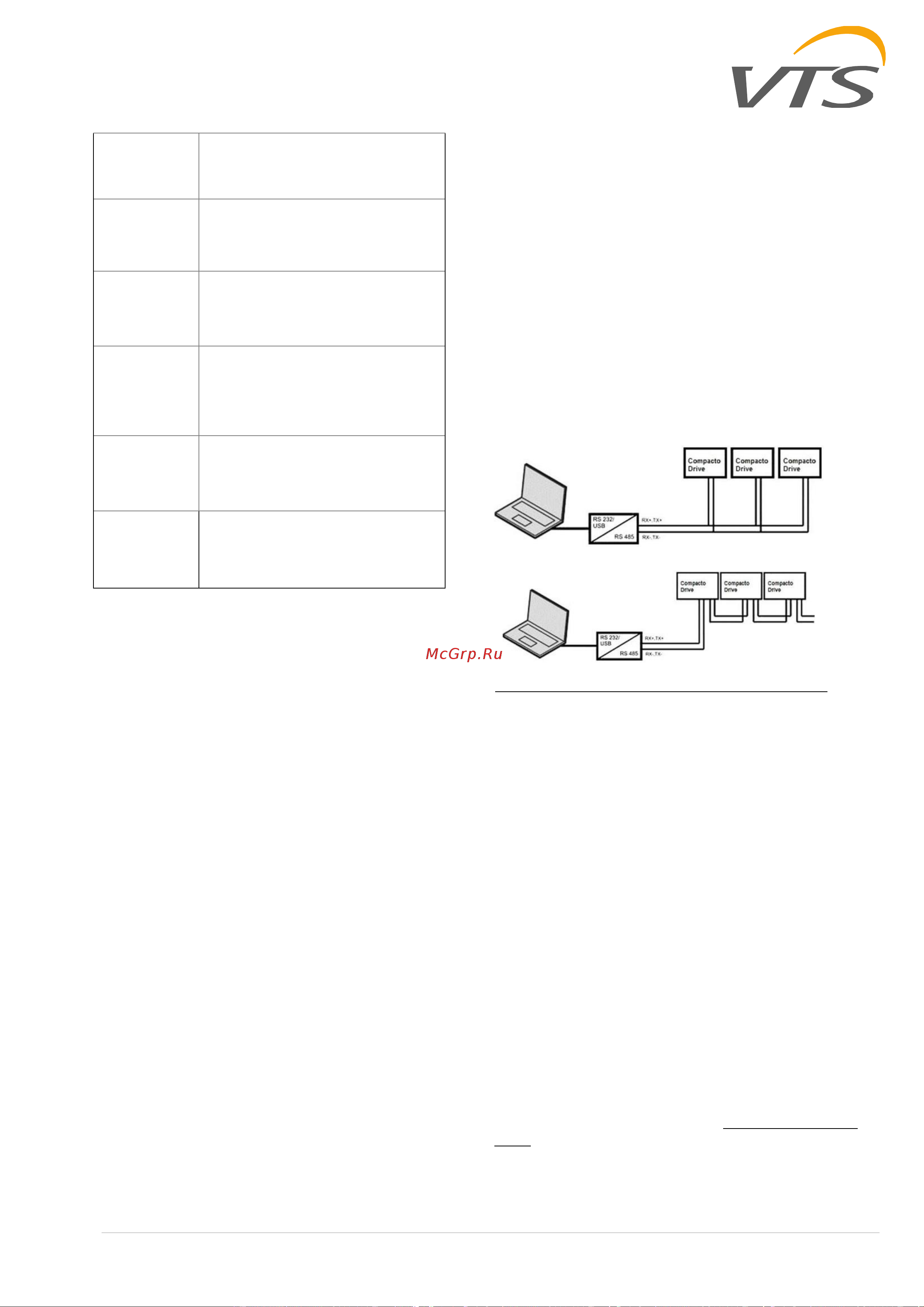

Параллельное подключение
Последовательное подключение
Заводские настройки (установлены ВТС):
MODBUS address: 1 for Fan, 4 for RRG
Baud Rate: 9600
START Bit: 1
STOP Bit: 1
Parity: NONE
Поддерживаемые функции протокола MODBUS:
0x01: Read Coils
0x02: Read Input
0x03: Read Holding Registers
0x04: Read Input Register
0x05: Write Single Coil
0x06: Write Single Holding Register
Для подключения ПК и ВТС-привода через
последовательную линию (MODBUS) требуется
преобразователь RS-232/USB в RS-485.
Рекомендуемые преобразователи сигнала:
Для обеспечения надлежащей связи между ПК и
EC двигателями, а так же другими устройствами,
поддерживающими связь Modbus, рекомендуется
использовать преобразователи на основе чипсета
FTDI. Кроме того, при необходимости, более
совершенные версии таких преобразователей
RS485 - USB могут быть оснащены защитой от
скачков напряжения, которая обеспечивает
безопасность при работе в промышленной среде.
EN 61000-4-5
Электромагнитная совместимость
(ЭМС). Часть 4-5. Методы испытаний и
измерений. Испытание на устойчивость
к скачкам напряжения
EN 61000-4-6
Электромагнитная совместимость. Часть
4-6. Методы испытаний и измерений.
Испытания на устойчивость к
кондуктивным помехам, наведенным
радиочастотными эл.магн. полями
EN 61000-4-8
Электромагнитная совместимость Часть
4-8 Методы испытаний и измерений.
Испытания на устойчивость к
магнитному полю промышленной
частоты
EN 61000-4-11
Электромагнитная совместимость.
Часть 4-11. Методы испытаний и
измерений. Испытания на устойчивость
к провалам, кратковременным
прерываниям и изменениям
напряжения
EN 61000-3-2
Электромагнитная совместимость
(ЭМС). Часть 3-2. Нормы. Нормы
эмиссии гармонических составляющих
тока (оборудование с входным током не
более 16 А в одной фазе)
EN61000-3-3
Электромагнитная совместимость
(ЭМС). Часть 3-2. Нормы. Нормы
эмиссии гармонических составляющих
тока (оборудование с входным током не
более 16 А в одной фазе)
