VTS sp. z o.o.
Al. Grunwaldzka 472 A, 80-309 Gdańsk
NIP 587-159-96-75; REGON 22007957000000;
Sąd Rejonowy Gdańsk – Północ w Gdańsku, Wydział VII Gospodarczy KRS
KRS 0000239557; kapitał zakładowy 50 000 PLN
www.vtsgroup.com
8 /17
значение. Параметр AN1Max может быть
установлен на желаемое максимальное
значение. При этом если AN1Min меньше
AN1Max, то управление скоростью от 0 до 10 В.
Если AN1Max меньше AN1Min, то сигнал
управления инвертируется и становится 10 – 0
В. По AN1Stop можно установить пороговое
напряжение остановки. Если AN1Stop равно
«0», то пороговое напряжение отключается, а
двигатель работает на минимальных
заданных оборотах. Установив AN1Stop в
значение больше «0» двигатель не будет
работать при задании скорости ниже этого
значения.

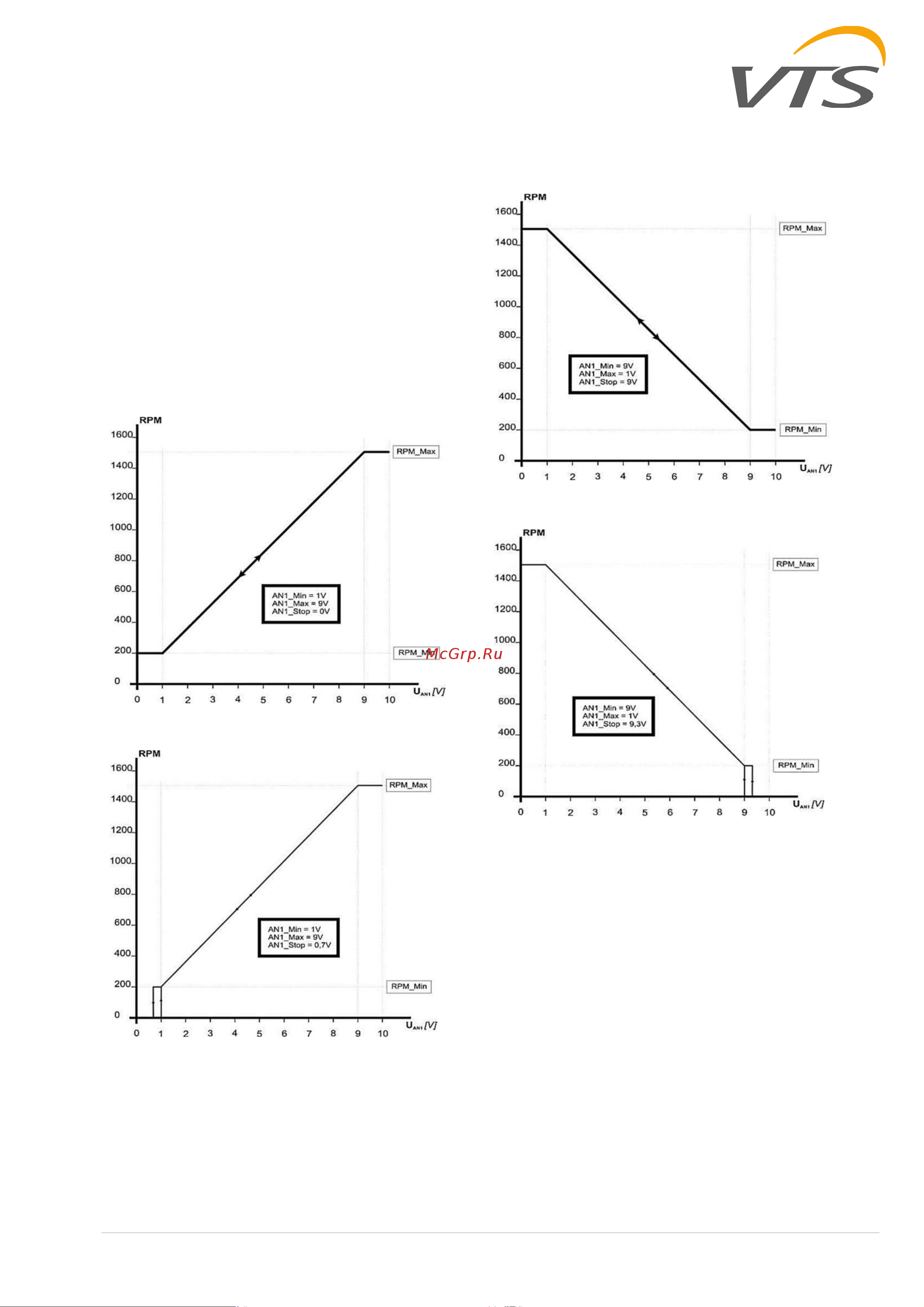

Рисунок 1
Рисунок 2
AN1min устанавливается в 1В и AN1max
устанавливается в 9В. На приведенных
рисунках двигатель работает на оборотах от
200 до 1500 об/мин. AN1 работает от 1В до
9В (AN1max > AN1min). AN1stop
установлено в 0 В на Рисунке 1 это означает,
что AN1stop отключен и двигатель будет
работать с минимальным числом оборотов
в минуту в случае если AN1 и POT равно 0 В.
На Рисунке 2 AN1stop устанавливается в 1 В. Это
означает, что пороговое напряжение равно 1 В, а
двигатель не будет работать ниже 1 В.
Рисунок 3
Рисунок 4
AN1min устанавливается на 9 В и AN1max
установлен на 1 В. На приведенных выше
рисунках двигатель работает от 200 до 1500
об/мин, а AN1 работает в инверсии от 9 до 0
В (AN1max < AN1min).
AN1stop установлен на 10 В на Рисунке 3
это означает, AN1stop отключен, а
двигатель будет работать с минимальным
числом оборотов в минуту, в случае AN1 и
POT равным 10В. На Рисунке 4 AN1stop
установлен на 9В. Это означает что
пороговое напряжение составляет 9В, а
двигатель не будет работать выше 9В.
Электрические параметры: V in
max
= 12В,
Zin=10kΩ, разрешение 10-bit, допуск
AN1±5%.
Важно! Неправильная полярность на
входе AN1 может повредить блок
управления.
