VTS sp. z o.o.
Al. Grunwaldzka 472 A, 80-309 Gdańsk
NIP 587-159-96-75; REGON 22007957000000;
Sąd Rejonowy Gdańsk – Północ w Gdańsku, Wydział VII Gospodarczy KRS
KRS 0000239557; kapitał zakładowy 50 000 PLN
www.vtsgroup.com
4 /17
Инструкция по подключению:
1.
Снимите верхнюю крышку клеммной
колодки.
2.
Прикрутите кабели питания и
управления к разъёму.
ВНИМАНИЕ!
Будьте осторожны с
подключением кабеля, используйте схему
на Стр. 4 (370 W) или Стр. 5 (750 W) для
обеспечения правильного подключения
кабеля к соответствующему контакту на
разъеме. Неправильное подключение
может привести к повреждению
контроллера и других устройств,
подключенных к нему. Повреждение
клеммной колодки может привести к
повреждению контроллера и поражению
электрическим током.
3.
Проверьте все соединения еще раз и
аккуратно закройте верхнюю крышку.
4.
Подайте напряжение питания.
Заметьте!
Пользователь или установщик
несет ответственность за обеспечение
правильного заземления и защиты в
соответствии с национальными и
местными стандартами.
3.2
ПОДКЛЮЧЕНИЕ К
ЭЛЕКТРИЧЕСКОЙ СЕТИ
Проверьте, совпадают ли данные в
таблице с данными подключения.
Перед подключением устройства
убедитесь, что напряжение питания
соответствует рабочему напряжению
устройства.
Используйте только те кабели, которые
рассчитаны на токи в соответствии
Таблицей 2.
3.3
ПОДКЛЮЧЕНИЕ ПИТАНИЯ И
ЗАЩИТНЫХ ПРЕДОХРАНИТЕЛЕЙ
Тип привода
Номинальное
напряжение
Номинальная
входная
мощность
Ток
предохранителя
Сечение кабеля
мм
2
AWG
Напряжение
питания
E04
230V
170W
2A
1,0 - 1,5
18
E04
230V
370W
4A
2,0 - 2,5
13
E04
230V
750W
6,3A
2,0 - 2,5
13
Управление
-
0,5 - 2,5
20 - 13
Таблица 2: Сечение проводов
Заметьте!
Подключайте устройство
только к цепям, которые могут
быть отключены с помощью
разъединителя на все полюса.
➢

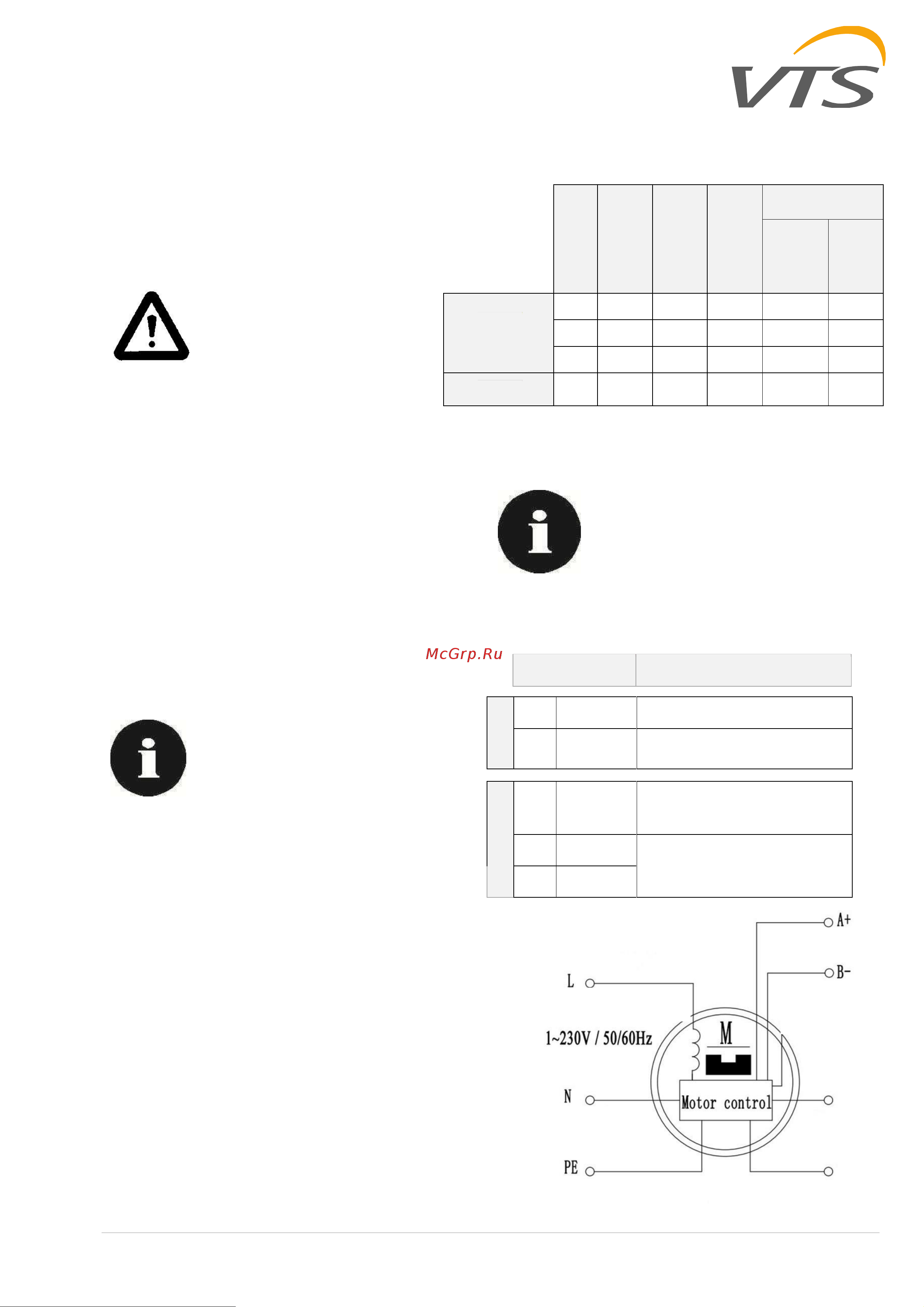

ВЕРСИЯ 170 Вт
Контроль
A
Белый
Шина RS485 - A; MODBUS
RTU
B
Желтый
Шина RS485 - B; MODBUS
RTU
Питание
PE
Желто/
зеленый
Заземление
L
Коричневый
Питание
220 – 240В AC
N
Синий
Описание
Цвет кабеля
Коричневый
Желто/зеленый
Белый
Желтый
Коричневый
Синий
