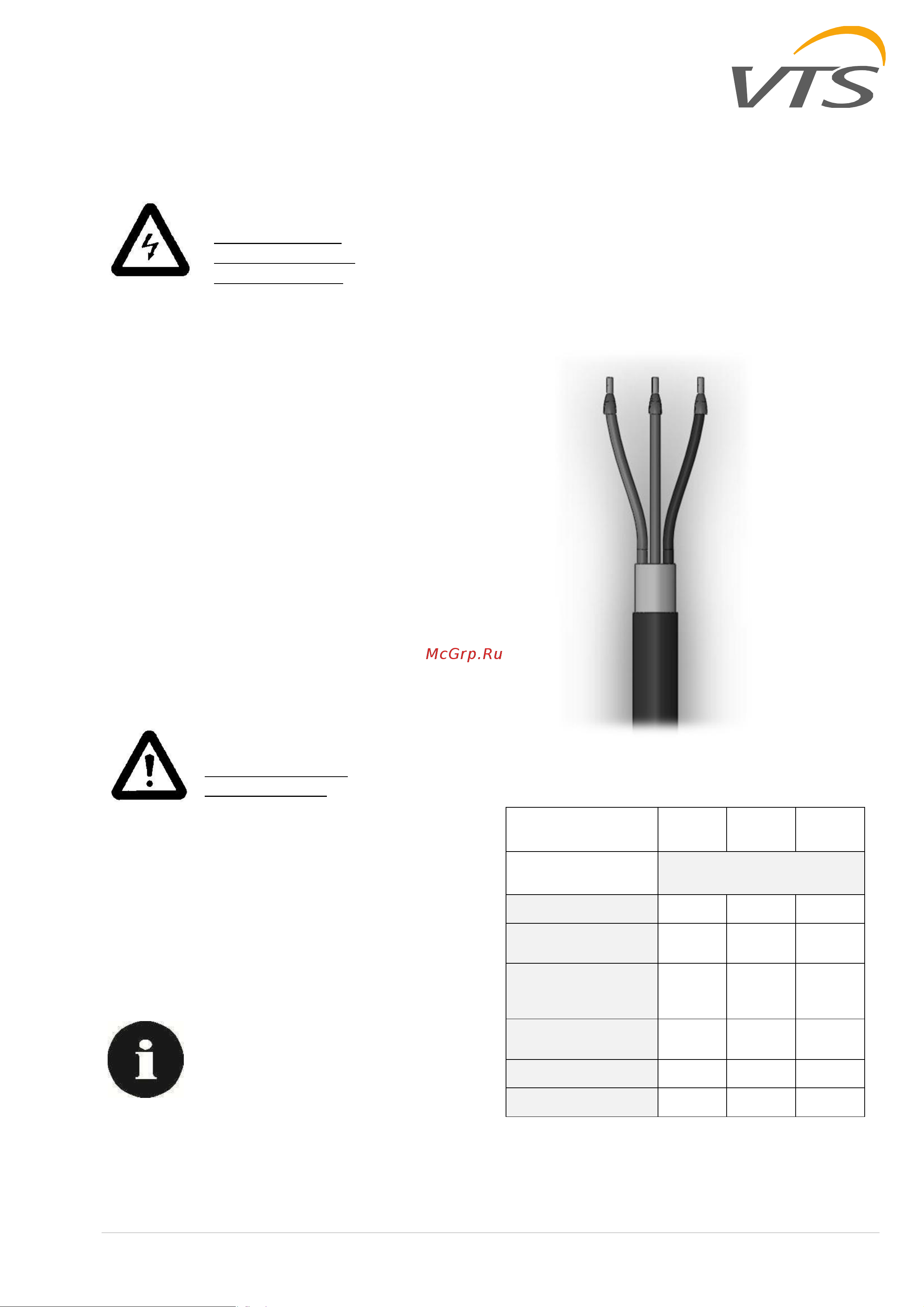

3 /17
3.
ИНСТРУКЦИЯ ПО
УСТАНОВКЕ
ОПАСНО!
Устройство под
электрическим
напряжением
Подключение и монтаж устройства
может осуществлять только
квалифицированный персонал. Не
правильное подключение и монтаж
может привести к материальному
ущербу, получению травм и
поражению электрическим током! ВТС
не несет ответственность за какой-
либо ущерб, нанесенный по причине
неправильного монтажа или
нарушениях при подключении
электрических цепей!
Используйте предохранители на
линии питания. Обязательно
подключайте все провода заземления.
Перед началом работы проверьте
провода на наличие короткого
замыкания. Используйте кабели
только, соответствующие требованиям
по напряжению, току, изоляционному
материалу, нагрузке и т. д.
ОПАСНО!
Электрическое
напряжение!
Никогда не прикасайтесь к блоку
управления или его частям если он
подключен к основному питанию. Это
может быть очень опасно!
Что бы обезопасить себя от
поражения электрическим током,
отключите основное питание и
подождите не менее 5 минут.
Заметьте!
Пользователь или установщик несет
ответственность за обеспечение
правильного заземления и защиты в
соответствии с национальными и
местными стандартами.
3.1
ПОДКЛЮЧЕНИЕ
Для подключения основного питания
используйте медный многожильный
провод с наконечниками (Рис 1). Для
выбора сечения провода используйте
Таблицу 2.
Для исключения проблем в работе
применяйте экранированный кабель.
Максимальная длина кабеля приведена в
таблице ниже.
Рис.1: Провод с наконечником.
170W
370W
750W
Максимальная длина [м]
Кабель питания
-
-
-
Управляющий
сигнал 0 - 10В
-
-
-
Управляющий
сигнал от
потенциометра
-
-
20
Выход значения
скорости
-
-
-
Старт/Стоп
-
-
40
Modbus
40
40
40
