1.
ОПИСАНИЕ
Устройство представляет собой
электронно - коммутируемый привод,
применяемый в различных
вентиляционных установках ВТС. Привод
состоит из электронного блока управления
и электронно - коммутируемого двигателя.
Электронный блок смонтирован на задней
стороне двигателя и закреплен тремя
болтами. В ВТС могут применяться только
приводы, указанные в данном описании.

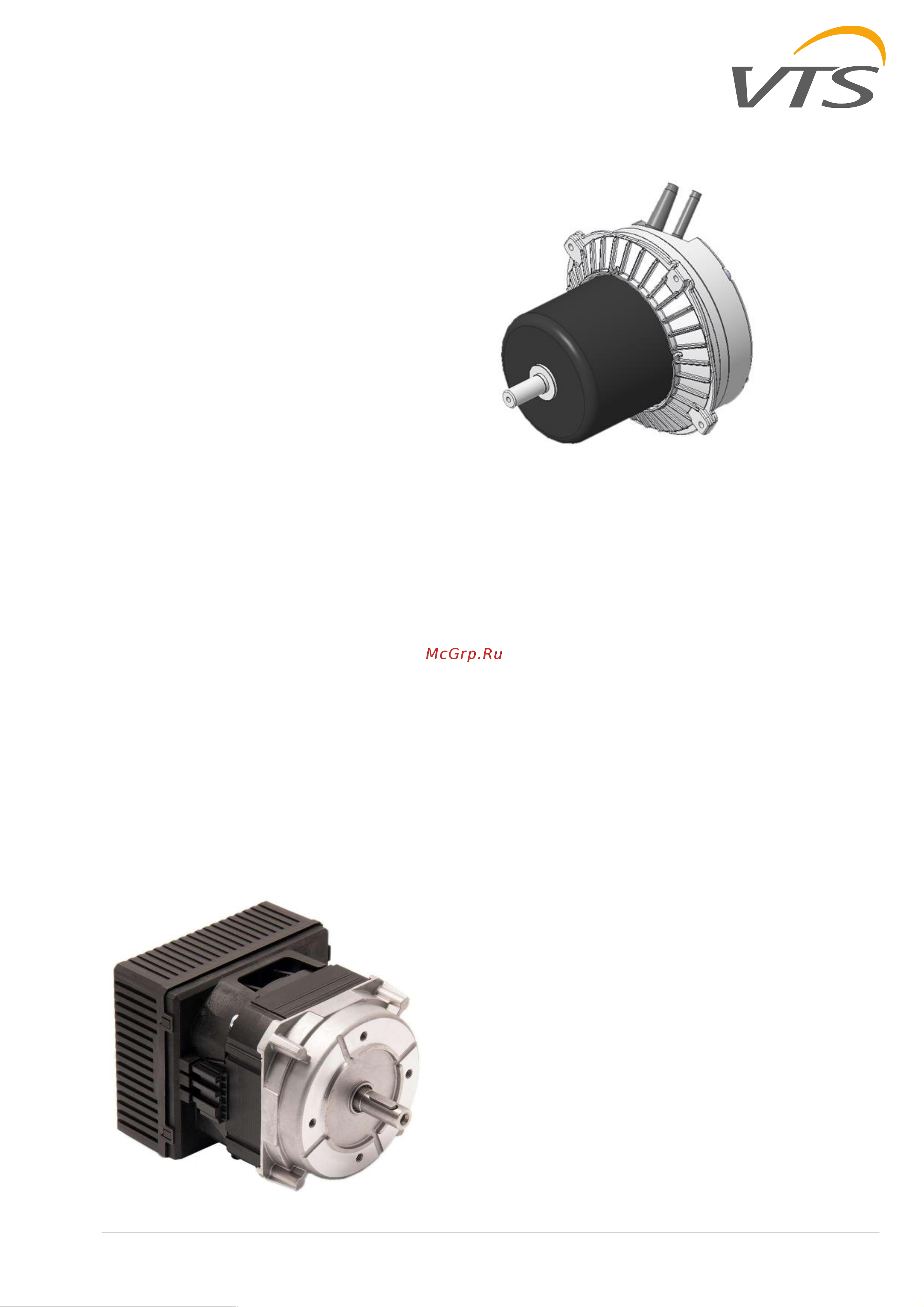

Ниже приведена фотография привода.
➢
Описание электронного блока
управления: электронные компоненты
данного блок покрыты влагозащитным
слоем толщиной в 5мм, что позволяет
организовать защиту от капель воды.
Разъемы питания, управления, а также
разъем подключения двигателя
защищены от попадания капель воды
крышкой. Для подключения проводов
питания и управления используется
клеммная колодка с винтовыми
зажимами. После процесса заливки
электронное устройство прикручивается
к двигателю. Крышка мотора защищает
также силовые элементы от капель воды.
Корпус электронного блока управления
выполнен из черного пластика PA66.
➢
Описание мотора: передняя часть
корпуса выполнена из алюминия. Статор
с обмоткой соединен с задней частью
корпуса двигателя, выполненного из
BMC пластика. Вал двигателя имеет паз
под шпонку, а также резьбовое отверстие
на торце.
Версия 1
Версия 2
2.
ОБЩИЕ ТРЕБОВАНИЯ
2.1
ТИПЫ ПРИВОДОВ
Двигатели поставляются 3 типоразмеров:
с длинной статора 26mm, 30mm и 35мм.
Электронные блоки управления имеют три
варианта мощности 170Вт, 370Вт и 750Вт.
Сочетание типоразмеров и электронных
блоков дает возможность создать тип
привода, адаптированный к различным
эксплуатационным условиям и продуктам.
Данные приводы преимущественно
применяются в вентиляционных
установках ВТС, воздушных завесах и
воздухонагревателях. Приводы также могут
использоваться и в других продуктах ВТС.
ЕС моторы в различных вариантах
мощности используются с двумя
стандартными регуляторами: мощностью
370 Вт (для двигателей до 400 Вт) и 750 Вт
(для двигателей до 860 Вт).
2.2
УРОВЕНЬ ЭФФЕКТИВНОСТИ
Привод имеет эффективность не ниже
IE4 в соответствии со стандартом IEC
60034- 30.
