13
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus

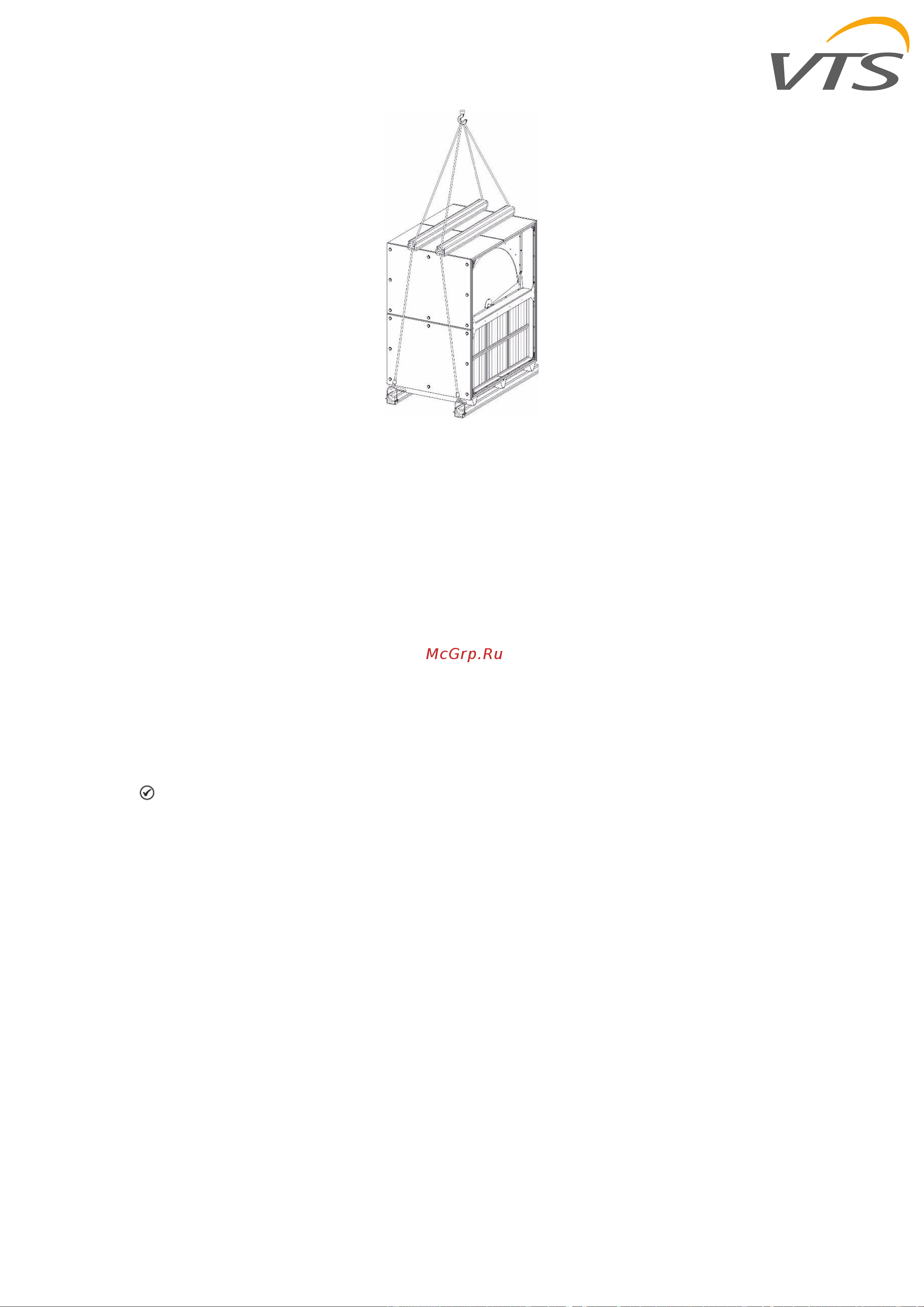

Рис. 4b. Транспортировка с помощью крана
Вентиляционно-кондиционирующий агрегаты необходимо транспортировать в рабочем положении и не
складывать друг на друга.
Агрегаты и их секции предназначены для хранения внутри помещений. Если хранение в помещении
невозможно, компания VTS рекомендует следующие условия хранения на открытом воздухе:
• Поместите устройство (а) на сухую поверхность; обеспечьте адекватную циркуляцию воздуха под
устройством и убедитесь, что ни одна часть устройства не соприкасается со стоячей водой.
• Накройте все устройство только брезентом. Не используйте прозрачные, черные или пластиковые тенты.
Агрегаты и их компоненты должны храниться в помещениях со следующими условиями: относительная
влажность: <80% при t (температуре) = 20 °C, температура окружающей среды: –40 °C, < t < + 60 °C, –
устройства должны быть вне досягаемости агрессивной пыли, газов или паров, а также любых других
химических веществ, которые могут вызывать коррозию устройства и его компонентов.
Во время хранения агрегата пластиковые упаковки должны быть открыты.
ВНИМАНИЕ! Упаковки должны храниться на сухом, твердом основании, защищенном от
атмосферных осадков.
Упаковки, содержащие компоненты вентиляционной установки, следует хранить вдали от мест, где
работает механизированное оборудование (автомобили, краны и другая строительная техника). Их
следует хранить в местах, где они не будут подвергаться механическим повреждениям, воздействию
влаги, агрессивных химикатов, жидкостей, пыли и других внешних факторов, которые могут их повредить.
