33
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus
4.7.4 Двигатели вентиляторных групп
Вентилятор компактных агрегатов VVS 21-150 интегрирован с двигателями EC.
Вентиляционно-кондиционирующий агрегат может быть оснащен от 1 до 10 вентляторами с одной
стороны устройства.
Таблица 9. Конфигурация размеров вентиляторов
Размер
устройства
Конфигурация вентиляторов
21
2x225
1x250
-
-
-
30
3x225
2x225
-
-
-
40
3x225
2x250
-
-
-
55
4x225
3x225
2x225
-
-
75
5x250
4x250
3x250
2x250
-
100
6x250
5x250
4x250
3x250
-
120
7x250
6x250
5x250
4x250
-
150
10x250
9x250
8x250
7x250
6x250
Класс защиты IP двигателей с контроллером – 44. Собственная электроника защищает их от перегрузки,
обрыва/потери фазы, пониженного и повышенного напряжения и фазы со сверхтоком.
Двигатель может быть запущен сигналом 0-10В или MODBUS RTU.
Основная секция системы центрального кондиционирования полностью снабжена полным набором
кабелей и автоматическим управлением, если заказана эта опция.
Если вентиляторы поставляются отдельной секцией, они должны иметь электрическое подключение к
основной секции.

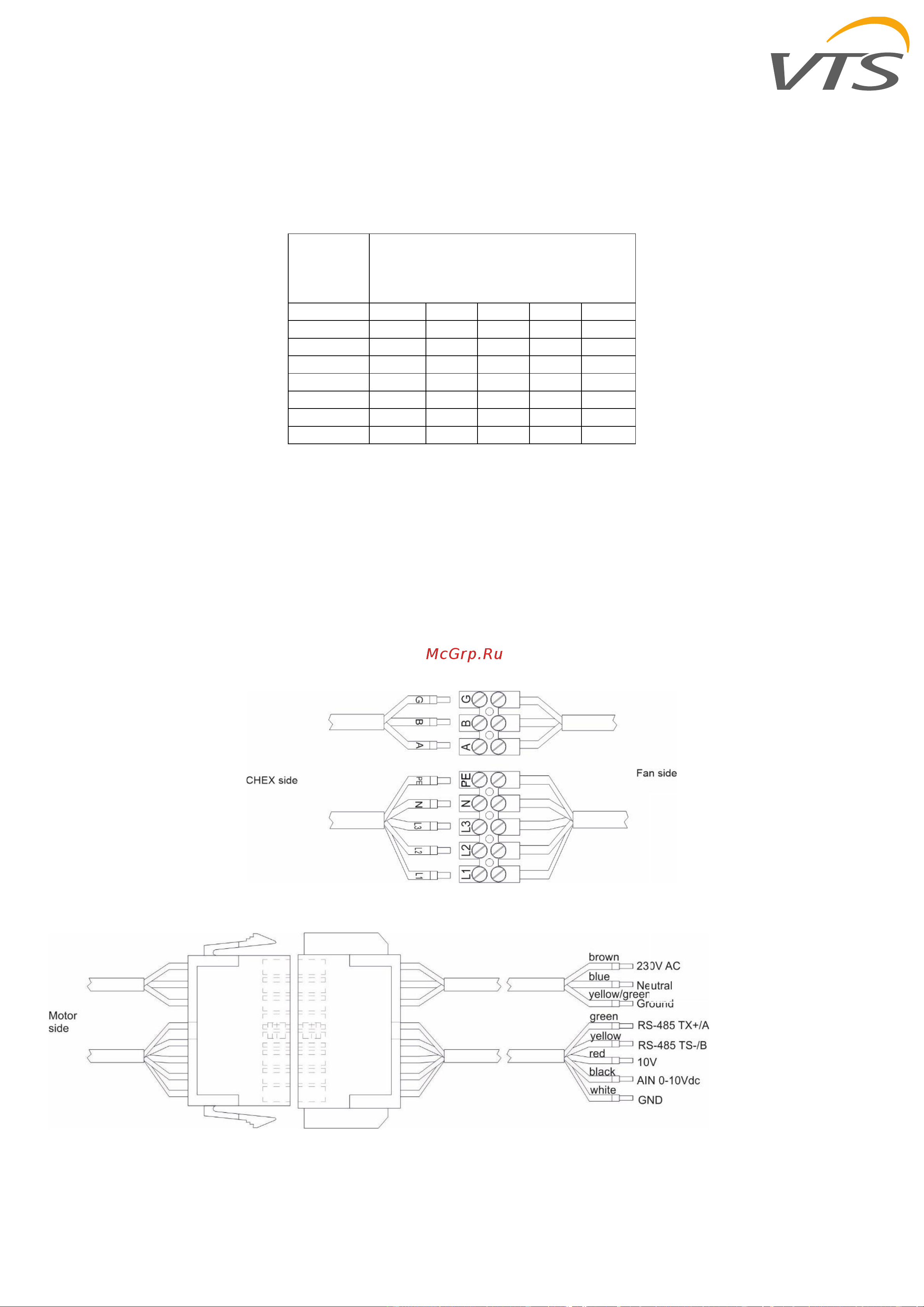

На рис. 16а показано описание клеммы вентилятора. Точно так же маркируется подготовленный кабель
в секции теплообменника. "
Подробную информацию о настройках и конфигурации можно найти в разделе «Автоматизация».
На рисунке ниже показан штекер MOLEX для подключения двигателя.
Рис.16a. Описание разъема вентилятора.
Рис. 16b. Жгут проводов двигателя ЕС
Brown – коричневый – 230В AC
Blue – голубой – нейтральный
Yellow/Green – желтый/зеленый – заземление
Green – зеленый – RS-485 TX+/A
Yellow – желтый – RS-485 TX-/B
Red – красный – постоянный ток 10В
Black – черный – аналоговый вход 10В
постоянного тока
White – белый - заземление
