24

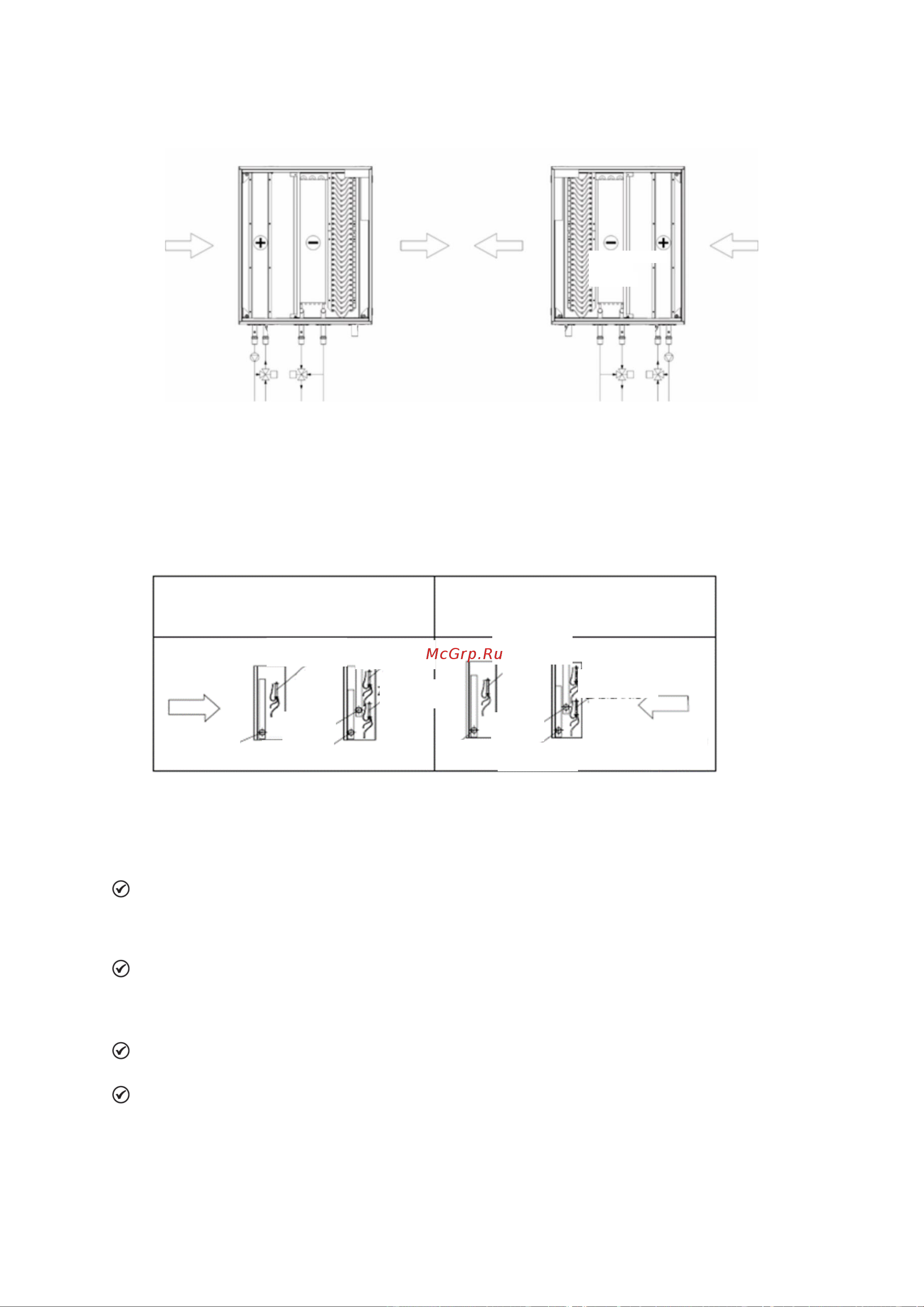

Примеры подключения подающего и обратного трубопроводов для различных версий вентиляционной
установки показаны на чертеже.
Рис. 10. Примеры подключения подающего трубопровода к теплообменнику
Подключение фреонового охладителя к системе подачи с охладителем должно производиться
квалифицированным специалистом по системе охлаждения в соответствии с правилами для фреоновых
охлаждающих устройств.
Рис. 11. Подключение фреоновых охладителей и нагревателей.
ВНИМАНИЕ: Теплообменники DX имеют паяные соединения. При пайке или сварке труб: избегайте
воздействия высоких температур на компоненты трубопровода при выполнении соединений и
защищайте ближайший к соединению клапан влажной тканью.
ВНИМАНИЕ: Не выпускайте хладагент в атмосферу! Если требуется добавить или удалить
хладагент, технический специалист должен соблюдать все федеральные, государственные и
местные правила.
ВНИМАНИЕ: Предохраняйте теплообменник от замерзания
ВНИМАНИЕ: Чтобы обеспечить удовлетворительную работу охладителей DX, охладители
должны быть подключены к системе охлаждения в соответствии со всеми применимыми
законами, правилами и надлежащей практикой в данной области.
НАПРАВЛЕНИЕ
ПОТОКА
ВОЗДУХА
НАПРАВЛЕНИЕ
ПОТОКА
ВОЗДУХА
НАПРАВЛЕНИЕ
ПОТОКА
ВОЗДУХА
питающий
трубопровод
НАПРАВЛЕНИЕ
ПОТОКА
ВОЗДУХА
питающий
трубопровод
питающий
трубопровод
питающий
трубопровод
обратный
трубопровод
обратный
трубопровод
обратный
трубопровод
обратный
трубопровод
обратный
трубопровод
обратный
трубопровод
питающий
трубопровод
питающий
трубопровод
правое исполнение охладителя
левое исполнение охладителя
