42
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus
Настройка HMI
21,0°C
Текущая температура
19,4°C
Пн 28.02.2011 10:09

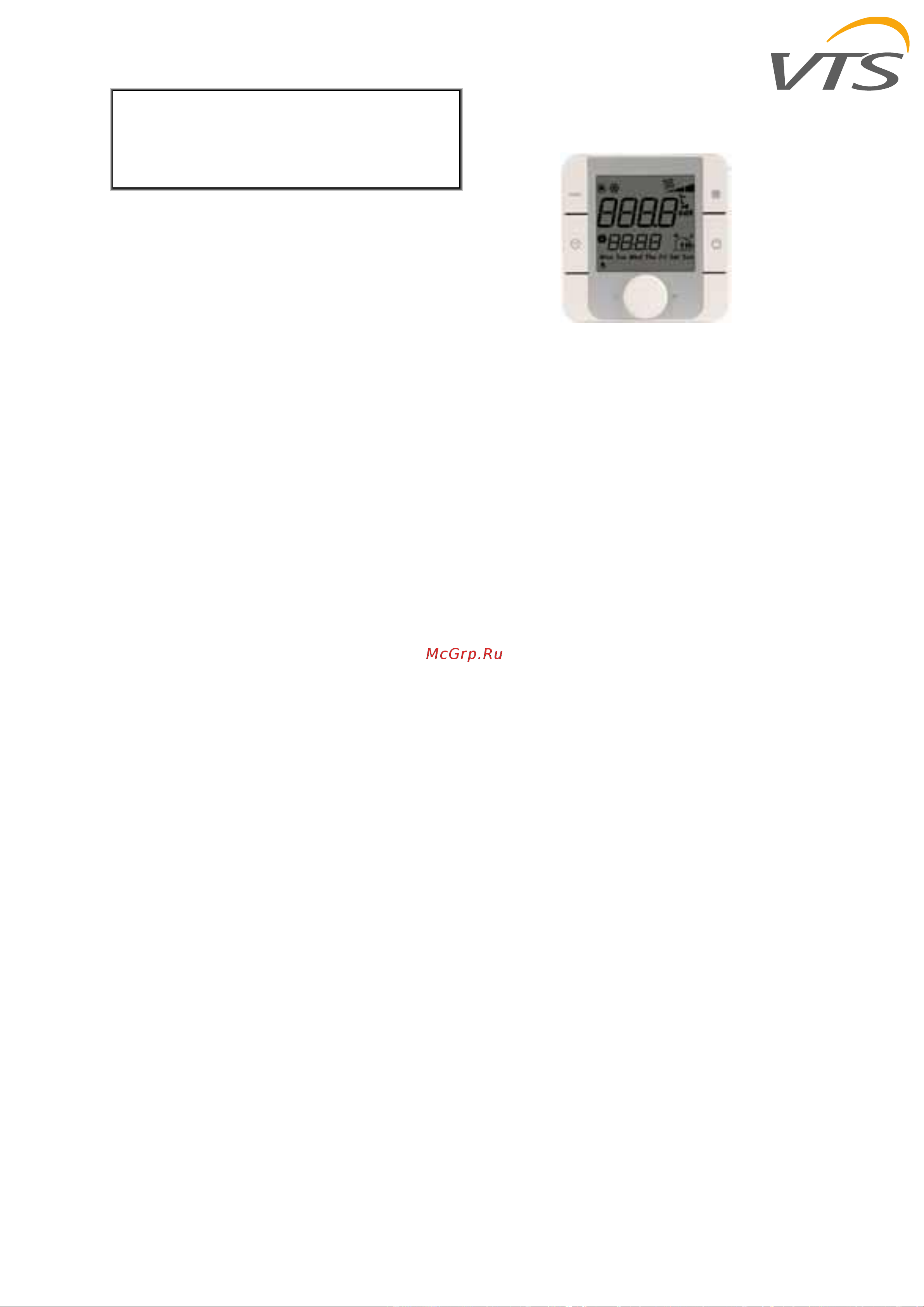

Панель HMI BASIC
1) Кнопка Вкл./Выкл. - нажать, чтобы
переключить режим между Выкл. и Низкий.
2) Кнопка «Вентилятор» – нажмите для
переключения режима работы между
Низкий – Экономичный – Комфортный.
3) Кнопка «Часы» – короткое нажатие для
включения автоматического режима (Авто).
4) В режиме Авто Календарь может
взять на себя управление.
5.2.4 Индикация режима работы
В поле текущего рабочего режима в главном меню
могут отображаться следующие режимы РАБОТЫ:
Авто.. Выкл.. Низк.. Экон.. Комфорт – как описано
ниже.
Пожар – режим работы активируется по сигналу
пожарной тревоги. Все устройства выключены,
вентиляторы остановлены или работают
в соответствии с выбранным заданным значением
(см. раздел Сервисное меню)
Превышение заданного значения –
вентиляционная установка отключается, но
вентиляторы продолжают работать на холостом
ходу, пока нагреватель не остынет (см. Раздел
Сервисное меню)
Ночное охлаждение - режим
энергосбережения за счет охлаждения помещения
прохладным наружным воздухом. Функция
доступна только для агрегатов с внешним датчиком
температуры.
Внимание!
Функции ночного охлаждения и режима ожидания
зависят от температуры в помещении. При
отсутствии измерения температуры в
помещении учитываются показания датчика в
воздуховоде вытяжного воздуха. Для этого
необходимо активировать вентиляторы, чтобы
получить приблизительное значение комнатной
температуры на этом датчике.
Режим ожидания - режим защиты по
минимальной / максимальной температуре –
если температура превышает установленное
заданное значение. Вентиляционная установка
включается для нагрева или охлаждения до
желаемого диапазона. После чего она
отключается.
NightKick (кратковременная ночная работа) –
тестовый режим, запускает вентиляторы, чтобы
произвести воздухообмен в системе вентиляции.
InitHtg (ПрдвНагрв) – предварительный
нагрев – режим при запуске водонагревателя
в зимних условиях, нагревает теплообменник
перед запуском вентиляторов, чтобы
избежать появления ошибки о замерзании.
Запуск – временный режим, когда воздушные
клапаны открываются, вентиляторы набирают
обороты и агрегаты нагрева/охлаждения
готовятся к работе.
FastHtg / FastClg (БыстрНагрв / БыстрОхл) –
быстрый нагрев или охлаждение –
специальный режим для вентиляционной
установки с перекрестноточным или
роторным теплообменником, который
позволяет работать с закрытыми впускными и
выпускными воздушными клапанами и
полной рециркуляцией. Эта функция улучшает
обогрев здания.
Нагрев – режим, когда могут быть включены
нагреватели
