4.2.2 Доступ для обслуживания
Вентиляционно-кондиционирующий агрегат следует устанавливать так, чтобы соединения любых
связанных систем (воздуховоды, трубопроводы, проводка и т. д.) не мешали работе панелей управления.
ВНИМАНИЕ! Запрещается размещать какие-либо элементы на системе центрального
кондиционирования, а также использовать установку в качестве опоры для вентиляционных
каналов и других строительных элементов.
Минимальное рекомендуемое расстояние (рис. 7) между передней стороной и существующими
элементами конструкции (стены, столбы, трубопроводы и т. д.).
Установка других систем, трубопроводов, опор в рабочей зоне возможна только в том случае, если их
можно будет легко демонтировать для проведения технического обслуживания и ремонта.
Теплообменники подключаются к передней части агрегата.

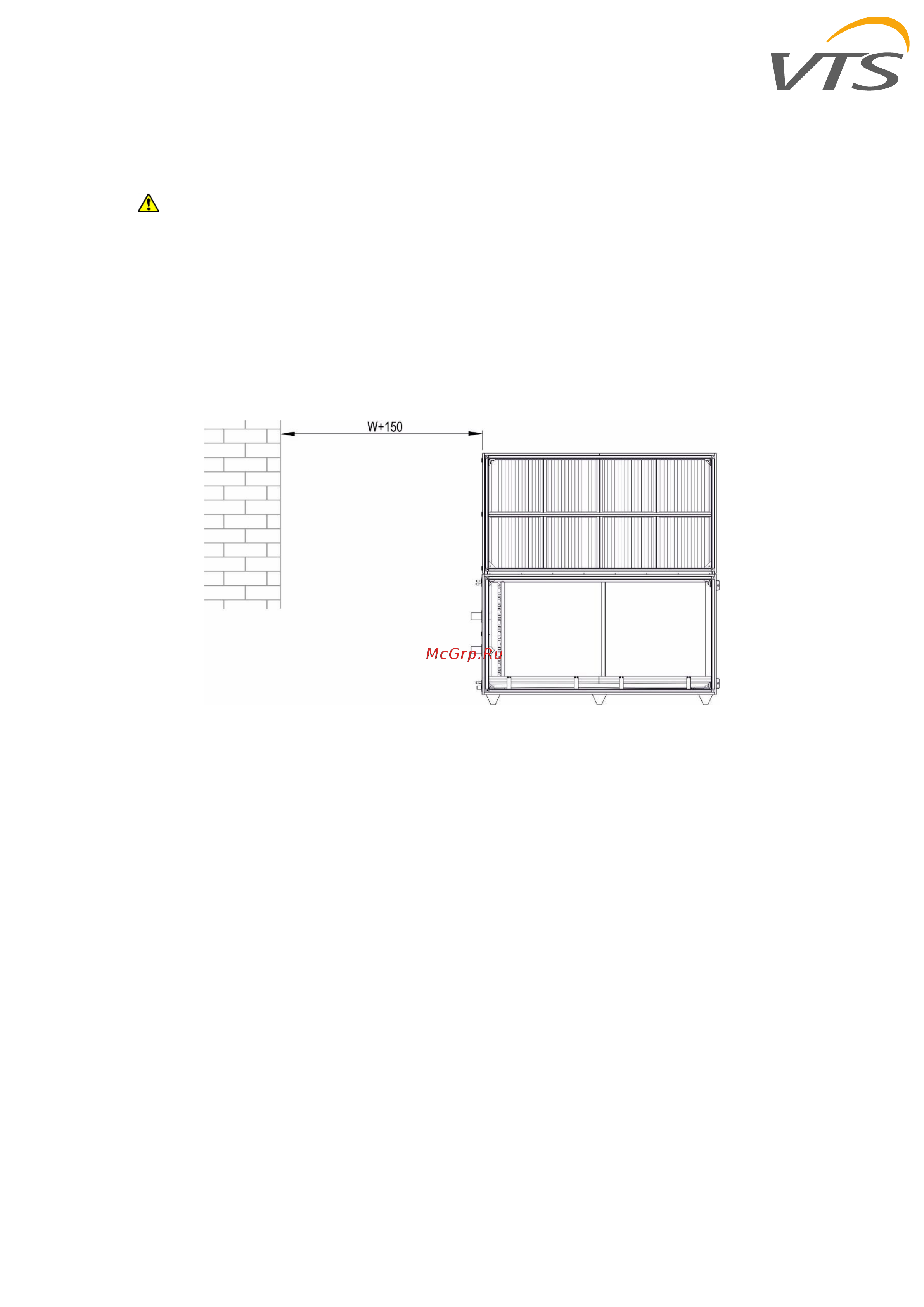

Рис. 7. Свободное пространство спереди - вентиляционная установка ВВС 21-150
4.2.3 Рекомендации по расположению агрегата
При выборе и подготовке места установки устройства учитывайте следующие рекомендации.
• Учитывайте вес устройства. См. вес агрегата на заводской табличке агрегата.
• Оставьте достаточно места для рекомендованных зазоров, снятия съемной панели и доступа для
обслуживания.
• Все устройства необходимо устанавливать строго горизонтально.
• Соблюдайте требования к трубопроводам и отводам конденсата.
Оставьте место для соответствующих кабелей и электрических соединений. Закрепите все трубопроводы
и воздуховоды независимо от агрегата, чтобы предотвратить чрезмерный шум и вибрацию.
