38
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus

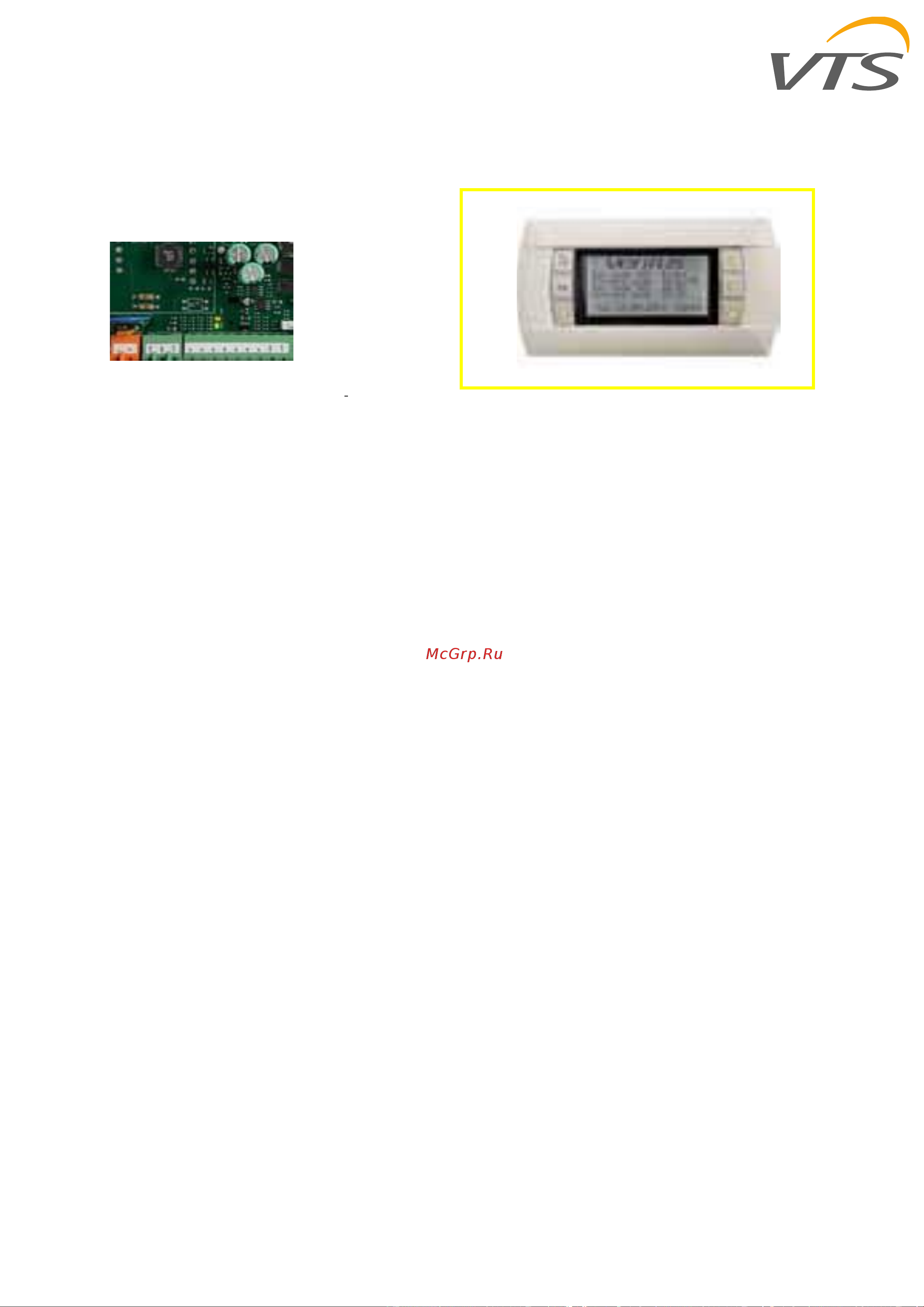

Подключение панели управления HMI Advanced
UPC к контроллеру
5.1.3 Индикация статуса
контроллера
В левой нижней части контроллера расположены
два светодиодных индикатора.
Оранжевый светодиод показывает состояние
питания. Выключение светодиода указывает на
отсутствие питания на клеммах или
неисправность внутренней цепи питания.
Горящий светодиод означает правильные
параметры электроснабжения. Зеленый
светодиод показывает состояние активации BIOS
(Basic Input/Output System – Базовой системы
ввода/вывода) контроллера. Если светодиод не
горит, произошла ошибка программного
обеспечения. Когда светодиод горит, это
означает, что BIOS активирована и контроллер
готов к работе.
1) Все устройства управления должны питаться
от главного распределительного щита,
оборудованного соответствующей защитой
кабелей питания блока управления.
2) Установка, прокладка кабелей, подключение
и ввод в эксплуатацию контроллера должны
выполняться только квалифицированным
персоналом.
3) В случае установки в местах с сильной
вибрацией (размах амплитуды 1,5 мм 10/55
Гц), закрепите кабели, подключенные к
контроллеру, зажимами, расположенными
на расстоянии 3 см от разъемов.
4) Общая длина соединений на входе/выходе
не должна превышать 30 м в соответствии с
EN 61000-6-2.
5) Установка должна выполняться в
соответствии со стандартами и правовыми
нормами, действующими в стране, где
используется приложение.
6) В случае неисправности контроллера не
пытайтесь ремонтировать его
самостоятельно, обратитесь в
соответствующий сервисный центр.
7) Контроллеры не приспособлены для работы
на улице без дополнительных элементов.
ЖК-дисплей
Отображает доступные параметры, настройки и
текущие значения
Кнопка ЗВОНОК – быстрый переход к окнам
управления сообщениями об ошибке
Кнопка PRG
1) Быстрый переход на главную страницу
Календаря
2) В окнах календаря – быстрый сброс настроек
Кнопка ESC
Переход в главное окно или отказ от изменения
параметра
Стрелка вверх
1) Переход вверх по уровням меню (когда
курсор остается в левом верхнем углу)
2) Увеличение значения параметра
Кнопка ENTER
1) Перемещение курсора по экрану – курсор
переходит к следующему параметру,
доступному для изменения. Параметры
только для чтения (Read Only) не отмечены
курсором.
2) Подтверждение введенных значений
3) Вход в подменю, из уровня главного меню:
Параметры
Календарь
Сообщения об ошибках
Настройки
Обслуживание
Стрелка ВНИЗ
1) Переход вниз по уровням меню (когда курсор
остается в левом верхнем углу)
2) Уменьшение значения параметра
