VTS VENTUS Compact VVS055c [31/66] Электрический нагреватель
![VTS VENTUS Compact VVS055c [31/66] Электрический нагреватель](/views2/1893499/page31/bg1f.png)
31
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus
4.7.3 Электрический нагреватель
Подключение питания к нагревателю с помощью модуля управления должно производиться
непосредственно в секции нагревателя в соответствии с указаниями, содержащимися в руководстве
по эксплуатации и профилактическому обслуживанию модуля. В любом другом случае подключение
к сети должно производиться через отдельное распределительное устройство, которое не входит в
комплект поставки VTS. Каждый нагревательный элемент нагревателя отдельно подключается к
клеммной колодке, которая находится сбоку на корпусе нагревательного сборочного узла.
Подключение нагревателя должно производиться таким образом, чтобы невозможно было включить
нагреватель, когда вентилятор не включен. Более того, если вентилятор остановится, питание
нагревателя также должно быть отключено. В зависимости от системы автоматики мощность
нагревателя можно регулировать плавно или ступенчато. Для постепенного управления
нагревателем.
ВНИМАНИЕ! Термостат обязательно должен быть установлен в системе управления нагревателем,
принцип работы термостата основан на свойствах биметаллического элемента. Она заключается в
размыкании контактов цепи управления при работе нагревателя при температуре воздуха рядом с
термостатом (до 65 °С). После аварийного отключения обогреватель запускается автоматически при
понижении температуры воздуха на 20 °C. После планового или аварийного (по причине перегрева)
отключения питания приточный вентилятор должен быть включен на некоторое время (0,5-5 минут)
для восстановления нормальной температуры элементов нагревателя.

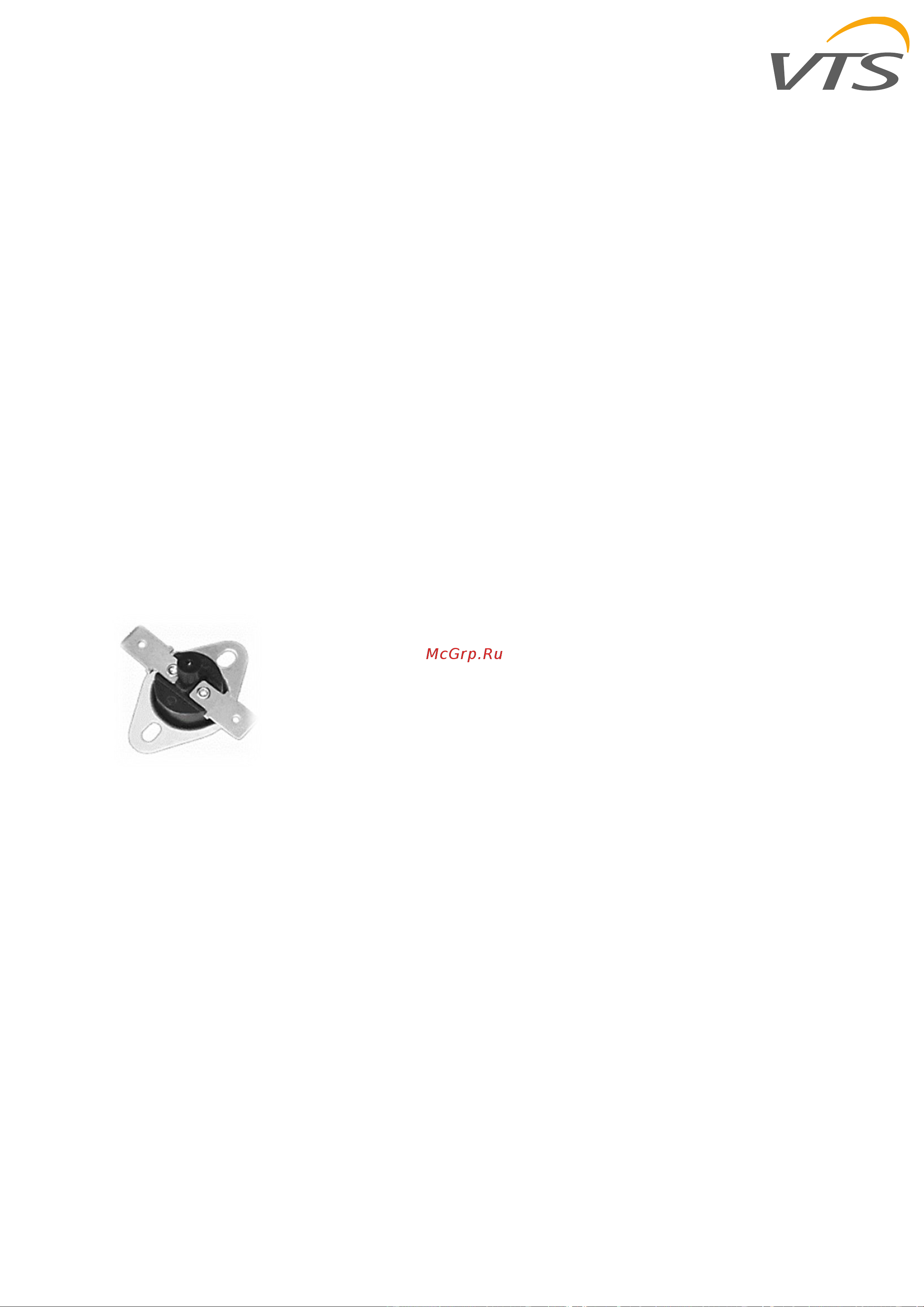

Термостат, защищающий от перегрева
Функции
– Защита модуля нагревателя
– Защита от перегрева.
Конструкция:
– Стальной корпус
– Два разъема
Функциональный элемент: биметаллический элемент в нормально замкнутом положении
Рабочие параметры
– температура включения 65±3
o
C
– гистерезис: 17±3
o
C
Параметры биметаллического выключателя:
– Напряжение 230VAC
