23
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus

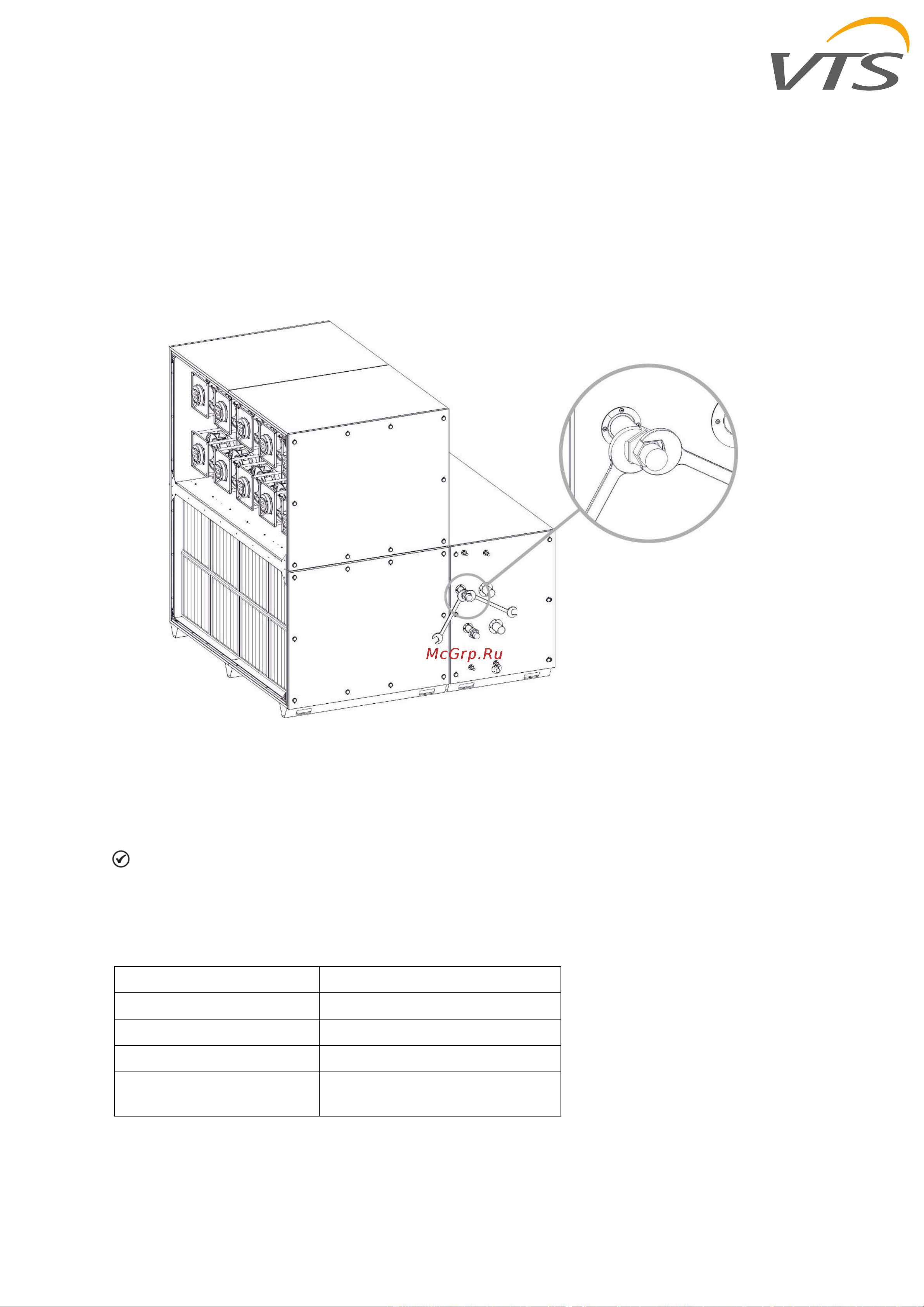

На рисунке 9 показана правильная разгрузка соединения. Данная операция выполняется для компенсации
линейного расширения труб теплообменника. Процедуру необходимо проводить с помощью
дополнительного ключа.
Рис. 9. Предохранение резьбовых соединений теплообменника
Трубопроводы с прямым и обратным теплоносителем подключаются таким образом, чтобы
теплообменник работал в противоточном режиме. Прямоточный режим работы теплообменника
обеспечивает более низкий средний перепад температур, влияя на его производительность работы.
ВНИМАНИЕ! Максимальное рабочее давление рабочей среды для водяных теплообменников –
16 бар, испытательное давление – 21 бар.
Таблица 4. Требования к качеству рабочей среды для водных теплообменников:
Параметр
Значение
Масла и смазки
< 1 мг/л
pH при темп. 25 °C
от 8 до 9
Жесткость воды
[Ca
2+
, Mg
2+
]/[HCO
3
-
] >0.5
Кислород
<0,1 мг/л
(как можно ниже)
