21
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus

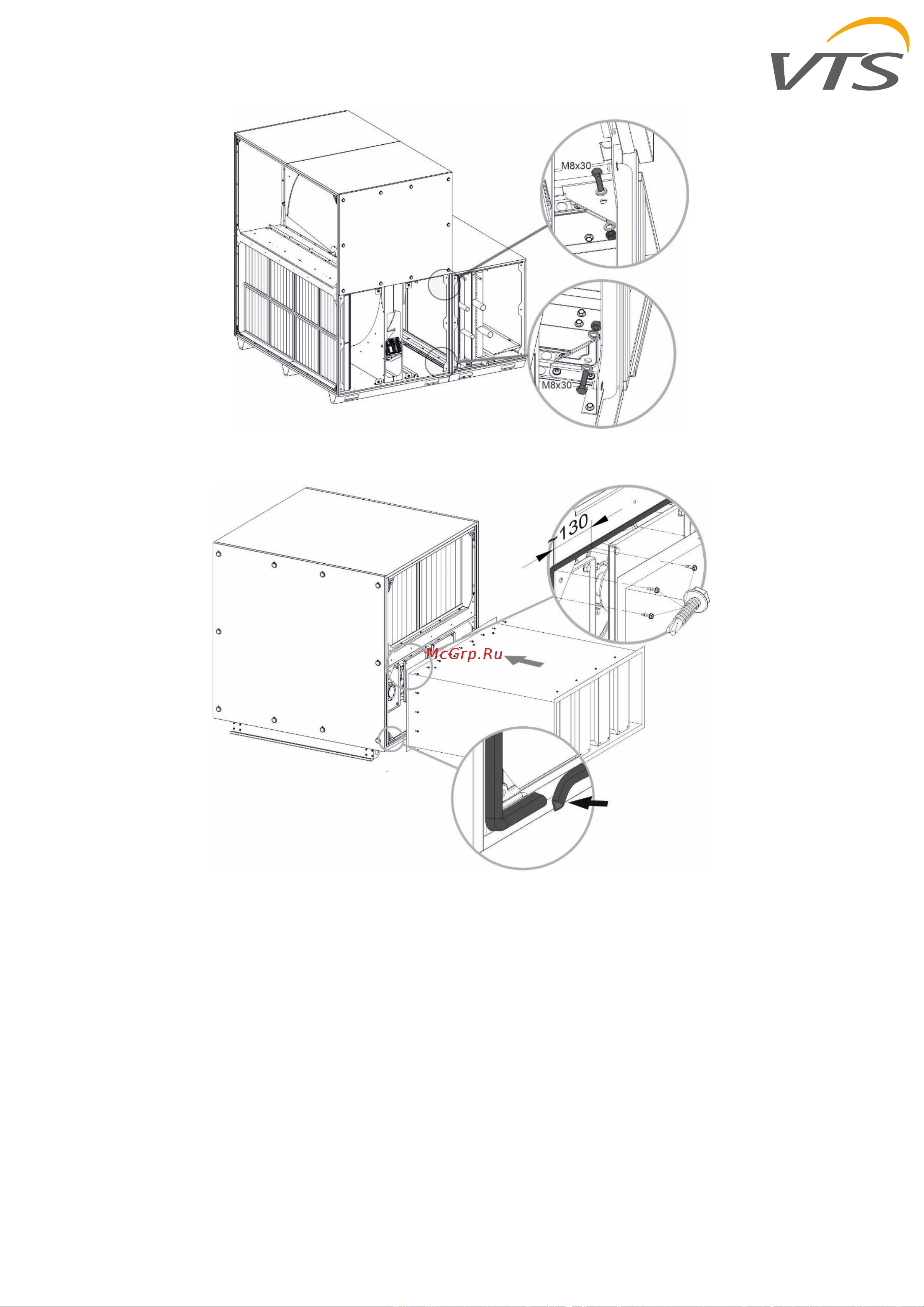

Рис. 8b. Соединение секции основного агрегата с секцией шумоглушителя
Чтобы соединить секции вентиляционной установки, убедитесь в первую очередь, что базовая секция
прикреплена к фундаменту в правильном месте. Затем приклейте уплотнительную ленту к
выпускному/входному отверстию системы центрального кондиционирования, к которому будет
подключена следующая секция, и прижмите дополнительную секцию к базовой секции. (ШАГ 1 рис. 8a).
Используйте болты, поставляемые с вентиляционной установкой, и затяните их в соответствии с рис. 8a,
ШАГ 2 и 3.
Шаг 3:
