8

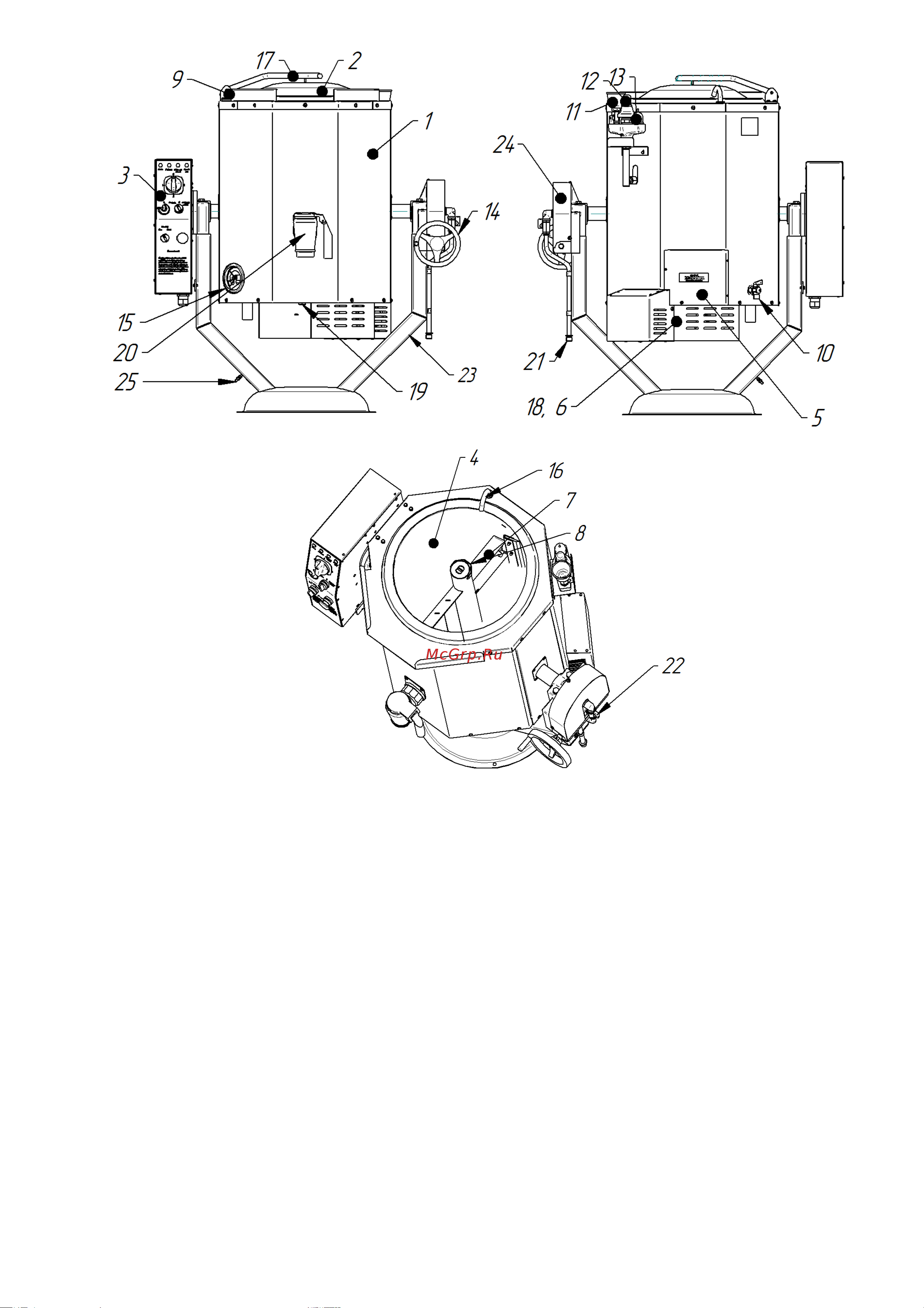

Рис. 1. Устройство котла
1 Варочный сосуд с защитной обли-
цовкой.
2 Крышка варочного котла.
3 Панель управления.
4 Варочный сосуд.
5 Технологический люк для доступа к
ТЭНам.
6 Редуктор миксера (под облицовкой).
7 Миксер.
8 Фиксатор миксера на вал привода.
9 Фиксатор крышки котла.
10 Кран контроля уровня воды в «ру-
башке».
11 Заливная воронка.
12 Предохранительный клапан высоко-
го давления.
13 Предохранительный клапан низкого
давления (вакуумный).
14 Штурвал.
15 Электроконтактный манометр.
16 Заливной гусак варочного котла.
17 Ручка крышки котла.
18 Электродвигатель миксера.
19 Технологическая заглушка G1/2.
20 Сливной кран из варочного котла
(только для изделий оборудованных
сливным краном).
21 Подвод воды G/12.
22 Кран подачи воды в варочный со-
суд.
23 Рама.
24. Ручной механизм изменения поло-
жения варочного котла.
25. Болт эквипотенциальности
