-10-
Сведения о содержании драгоценных металлов
Т а б л и ц а 5
Наименование
Куда входит
(наименование)
Масса
1 шт., г.
Количество в изделии, шт.
ШЖЭ
-1; ШЖЭ
-1-К-
2/1
ШЖЭ
-1-01
ШЖЭ
-2; ШЖЭ
-2-К-
2/1
ШЖЭ
-2-01
ШЖЭ
-3; ШЖЭ
-3-К-
2/1
ШЖЭ
-3-01
Серебро
термовыключатель
0,39
1
2
3
терморегулятор
0,39
1
2
3
переключатель
0,836
2
-
4
-
6
-
16. УСЛОВИЯ ТРАНСПОРТИРОВАНИЯ И ХРАНЕНИЯ
Хранение шкафа должно осуществляться в транспортной таре предприятия изготовителя
по группе условий хранения 4 ГОСТ 15150 при температуре окружающего воздуха не ниже минус
35 °С.
Срок хранения не более 12 месяцев. При сроке хранения свыше 12 месяцев владелец
шкафа обязан произвести переконсервацию изделия по ГОСТ 9.014.
Упакованный шкафа следует транспортировать железнодорожным, речным,
автомобильным транспортом в соответствии с действующими правилами перевозок на этих видах
транспорта. Морской и другие виды транспорта применяются по особому соглашению.
Условия транспортирования в части воздействия климатических факторов
– группа 8 по ГОСТ 15150, в части воздействия механических факторов – С по ГОСТ 23170.
Погрузка и разгрузка шкафа из транспортных средств должна производиться осторожно,
не допуская ударов и толчков.
ВНИМАНИЕ! Допускается складирование упакованных шкафов по высоте не более 1
яруса для хранения.

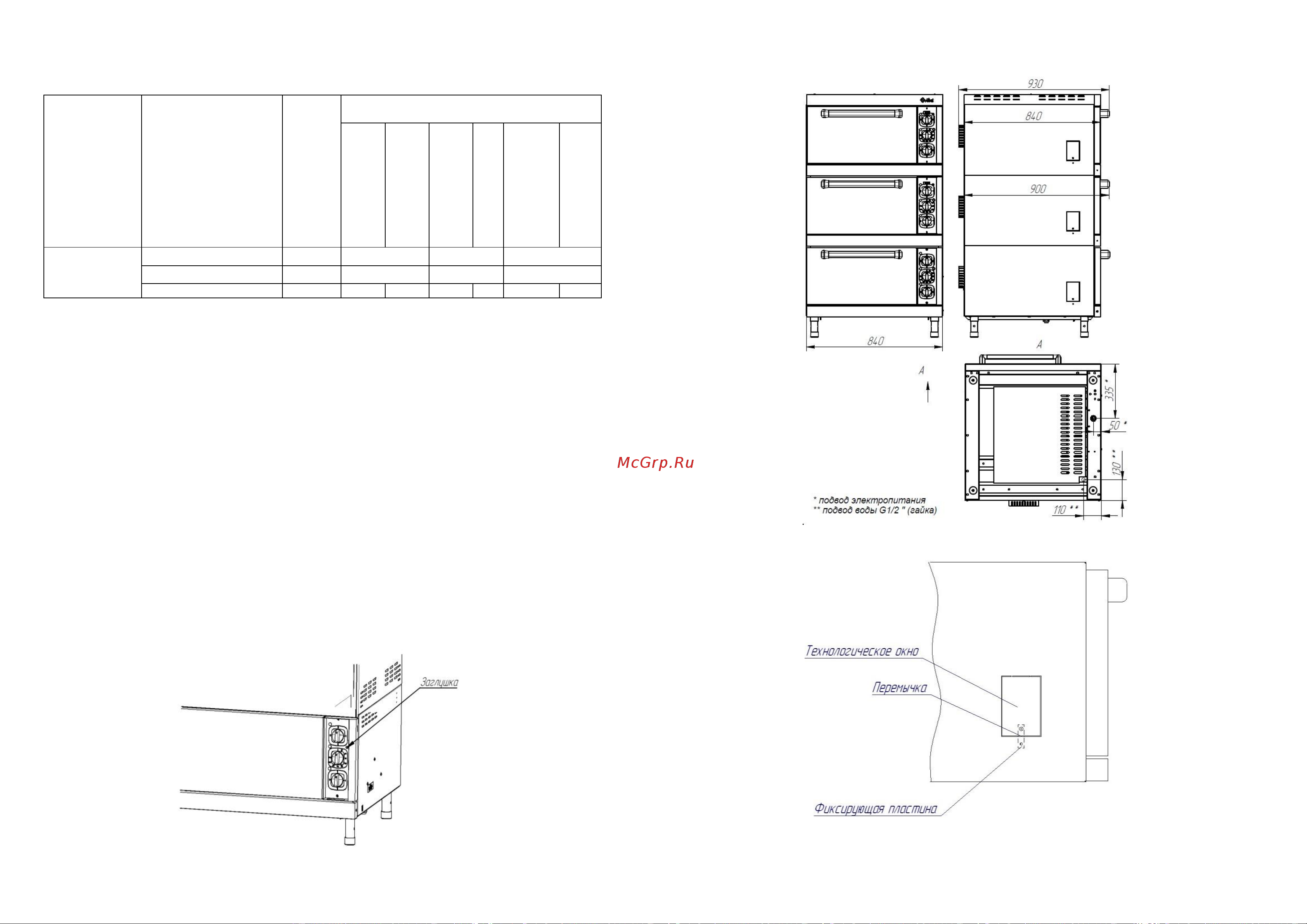

Рис.1
Доступ к кнопке аварийного термовыключателя
-15-
Рис. 7 Шкаф жарочный ШЖЭ-3
Рис. 7. Технологическое окно для замены контрпетли.
